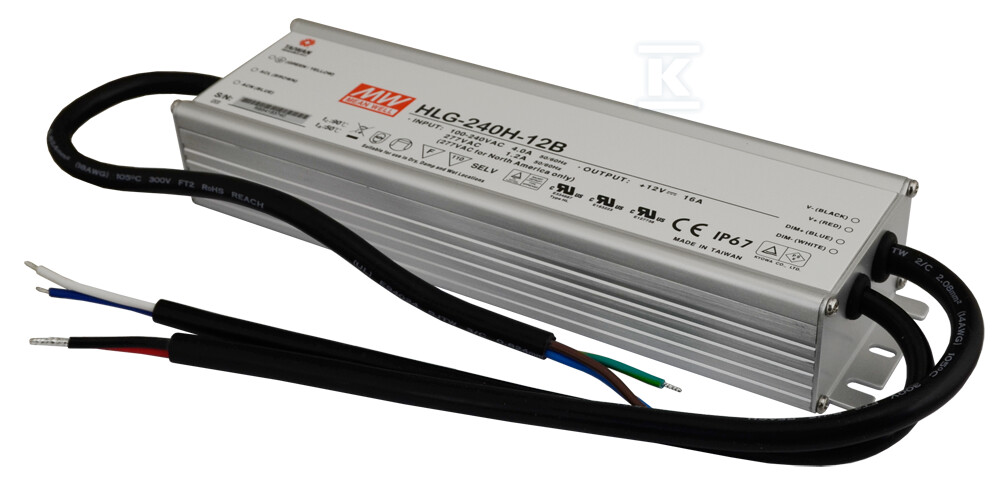

Zasilacz LED HLG 12V/240W/16A HLG-240H-12B

Zasilacz LED Mean Well HLG-240H-12B do oświetlenia wewnętrznego i zewnętrznego

Zasilacz serii HLG to metalowe źródło zasilania LED o wyjściu 12 V DC i prądzie znamionowym 16 A, przeznaczone do pracy w instalacjach oświetleniowych narażonych na zmienne warunki środowiskowe. Szeroki zakres napięcia wejściowego 90 ~ 305 V AC oraz 127 ~ 431 V DC i częstotliwość 47 ~ 63 Hz pozwala na podłączenie do sieci jednofazowej bez konieczności doboru dodatkowych transformatorów. Sprawność na poziomie ok. 90% ogranicza straty cieplne, a konstrukcja klasy I z przewodem uziemiającym zapewnia bezpieczne uziemienie obudowy.

Budowa, ochrona i warunki pracy

Obudowa wykonana jest z metalu i spełnia klasę szczelności IP67 wg EN60529, co oznacza pełną ochronę przed pyłem i zanurzeniem. Dzięki temu urządzenie pracuje zarówno wewnątrz, jak i na zewnątrz, w instalacjach ulicznych. Zakres temperatury pracy od -40 °C do +90 °C oraz wilgotność 20 ~ 90% RH bez kondensacji pozwalają na montaż w nieogrzewanych pomieszczeniach, na słupach oświetleniowych i w obiektach narażonych na skoki temperatury. Współczynnik temperaturowy ±0,03%/°C w zakresie 0 ~ 50 °C stabilizuje napięcie wyjściowe.

Wymiary 244,2 x 68 x 38,8 mm i masa 1,3 kg ułatwiają montaż bezpośrednio przy oprawie. Przewody wyjściowe o długości ok. 300 mm +/- 20 mm skracają czas okablowania. Odporność na wibracje 10 ~ 500 Hz, 5 G przez 12 min na cykl w osiach X, Y, Z zapewnia niezawodność w zastosowaniach mobilnych i przemysłowych. Temperatura przechowywania -40 ~ +80 °C przy wilgotności 10 ~ 95% RH.

Parametry elektryczne i zabezpieczenia

Wyjście to stałe napięcie 12 V DC z tolerancją +/-2,5% i prądem znamionowym 16 A, regulowanym w zakresie 8 ~ 16 A. Czas narastania napięcia wynosi ok. 80 ms przy 230 V AC w pełnym obciążeniu, a czas podtrzymania to ok. 15 ms, co ogranicza migotanie przy krótkich zanikach sieci. Prąd wejściowy to ok. 2 A przy 230 V AC i ok. 1,2 A przy 277 V AC, a prąd udarowy przy zimnym starcie to ok. 75 A przy 230 V AC.

Zabezpieczenia obejmują ograniczenie prądowe przy przeciążeniu 95 ~ 108% mocy znamionowej z automatycznym powrotem po usunięciu błędu, zabezpieczenie przeciwzwarciowe w trybie hiccup z samoczynnym wznowieniem, zabezpieczenie przeciwprzepięciowe 13,5 ~ 18 V z wyłączeniem napięcia i koniecznością ponownego załączenia zasilania oraz zabezpieczenie termiczne w trybie hiccup z powrotem po obniżeniu temperatury. Sterowanie typu B umożliwia zewnętrzne ściemnianie, a w praktyce realizowane jest funkcją 3 w 1: 1 ~ 10 V DC, sygnał PWM 10 V i rezystancja. Średni czas między awariami MTBF to 207,9 tys. godzin wg MIL-HDBK-217F przy 25 °C, a gwarancja producenta wynosi 7 lat, czyli 84 miesiące.

Zastosowania i zgodność z normami

Urządzenie jest przeznaczone do zasilania modułów LED w oprawach ulicznych, oświetleniu high-bay, parkingu, lampach rybackich i oświetleniu szklarni. Tryb pracy stałonapięciowej z możliwością pracy w trybie stałopradowym w serii HLG pozwala na elastyczne dopasowanie do różnych źródeł światła.

Spełnia wymagania bezpieczeństwa UL1012, CAN/CSA-C22.2 nr 107.1-01, UL8750, CSA C22.2 nr 250.0-08, BS EN/AS/NZS 61347-1, BS EN/AS/NZS 61347-2-13, UL60950-1, TUV EN60950-1 oraz GB19510.1, GB19510.14. Wytrzymałość izolacji I/P-O/P, I/P-FG, O/P-FG to 100 M? przy 500 V DC, a wytrzymałość dielektryczna I/P-O/P 3,75 kV AC. Zgodność EMC obejmuje emisję EN55015, EN55032 klasa B, EN61000-3-2 klasa C, EN61000-3-3 oraz odporność EN61000-4-2, 3, 4, 5, 6, 8, 11, EN61547, EN55024 z poziomem odporności na przepięcia linia-ziemia 6 kV i linia-linia 4 kV. Produkt posiada certyfikat CE potwierdzający zgodność z wymaganiami rynku europejskiego.
