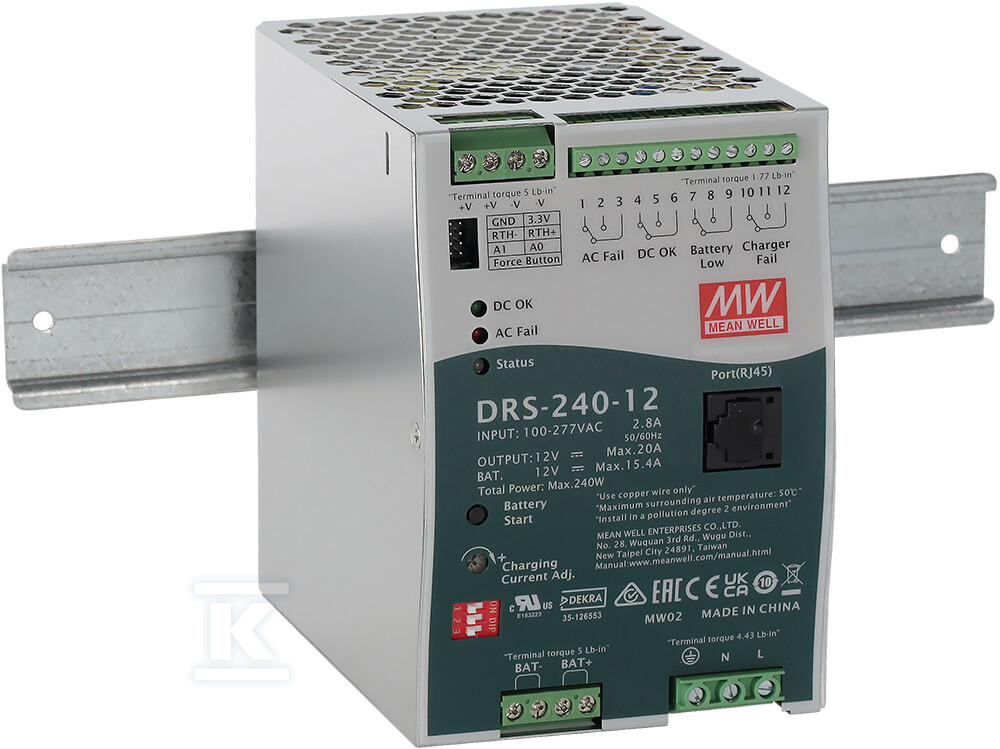

Zasilacz na szynę DIN DRS 12V/240W/4.6A/15.4A DRS-240-12

Zasilacz buforowy na szynę DIN 12 V 240 W z wbudowanym ładowaniem akumulatora

Uniwersalne źródło zasilania na szynę DIN przeznaczone do systemów alarmowych, kontroli dostępu i innych instalacji wymagających ciągłości pracy. Model DRS-240-12 łączy wyjście zasilające 12 V DC z niezależnym obwodem ładowania akumulatora, co pozwala na budowę kompaktowego zasilacza buforowego bez dodatkowych modułów. Konstrukcja do montażu na szynie TS-35/7,5 lub 15 ułatwia instalację w rozdzielnicy, a sygnalizacja optyczna LED oraz wyjścia przekaźnikowe dają szybki podgląd stanu pracy.

Zasilanie uniwersalne i praca w szerokim zakresie temperatur

Urządzenie akceptuje szeroki zakres napięcia wejściowego 90 - 305 V AC oraz 127 - 431 V DC, co zapewnia stabilną pracę przy wahaniach sieci i umożliwia zasilanie z różnych źródeł DC. Chłodzenie odbywa się swobodną konwekcją powietrza, bez wentylatora, w temperaturze otoczenia od -30 ? do 70 ?. Wymiary 85,5 x 125,2 x 129,2 mm z tolerancją +/-2 mm pozwalają na zabudowę w ciasnych szafach rozdzielczych. Wysoka sprawność ok. 90 % ogranicza straty cieplne i zmniejsza obciążenie instalacji.

Wyjście, ładowanie akumulatora i zabezpieczenia

Wyjście zasilające dostarcza 12 V DC przy prądzie do 20 A, co daje moc ciągłą 240 W z możliwością szczytu 275 W przez 5 s. Tolerancja napięcia +/-1,0 %, regulacja liniowa +/-0,5 % i regulacja obciążenia +/-0,5 % utrzymują stabilne napięcie przy zmianach sieci i obciążenia. Tętnienia i szumy do 150 mV p-p zapewniają czyste zasilanie dla urządzeń elektronicznych.

Wbudowany ładowarka akumulatora pracuje z prądem stałym do 15,4 A i obsługuje akumulatory kwasowo-ołowiowe oraz litowo-jonowe. Zalecany zakres pojemności to 20 - 200 Ah. Prąd ładowania można regulować w zakresie 20 - 100 % potencjometrem VR, a tryb pracy 2- lub 3-stopniowy wybiera się przełącznikiem DIP. Ładowarka automatycznie dostosowuje prąd w zależności od obciążenia wyjścia pierwotnego.

Bezpieczeństwo pracy zapewniają zabezpieczenia SCP, OLP, OVP, UVP, OHP. Sygnalizacja optyczna LED informuje o stanie, a wyjścia techniczne przekaźnikowe sygnalizują:

• Bat Low - niskie napięcie akumulatora,
• DC OK - kontrola napięcia wyjściowego,
• AC Fail - awaria zasilania AC.

Zgodność z normami i budowa

Zasilacz spełnia wymagania normy pożarowej EN54-4, co kwalifikuje go do zastosowań w systemach sygnalizacji pożarowej. Deklarowana zgodność obejmuje także BS EN/EN62368-1 oraz AS/NZS 62368.1. Obudowa przystosowana jest do montażu na szynie DIN, a masa ok. 1,19 kg ułatwia stabilne mocowanie. Producent deklaruje 3 lata gwarancji.
