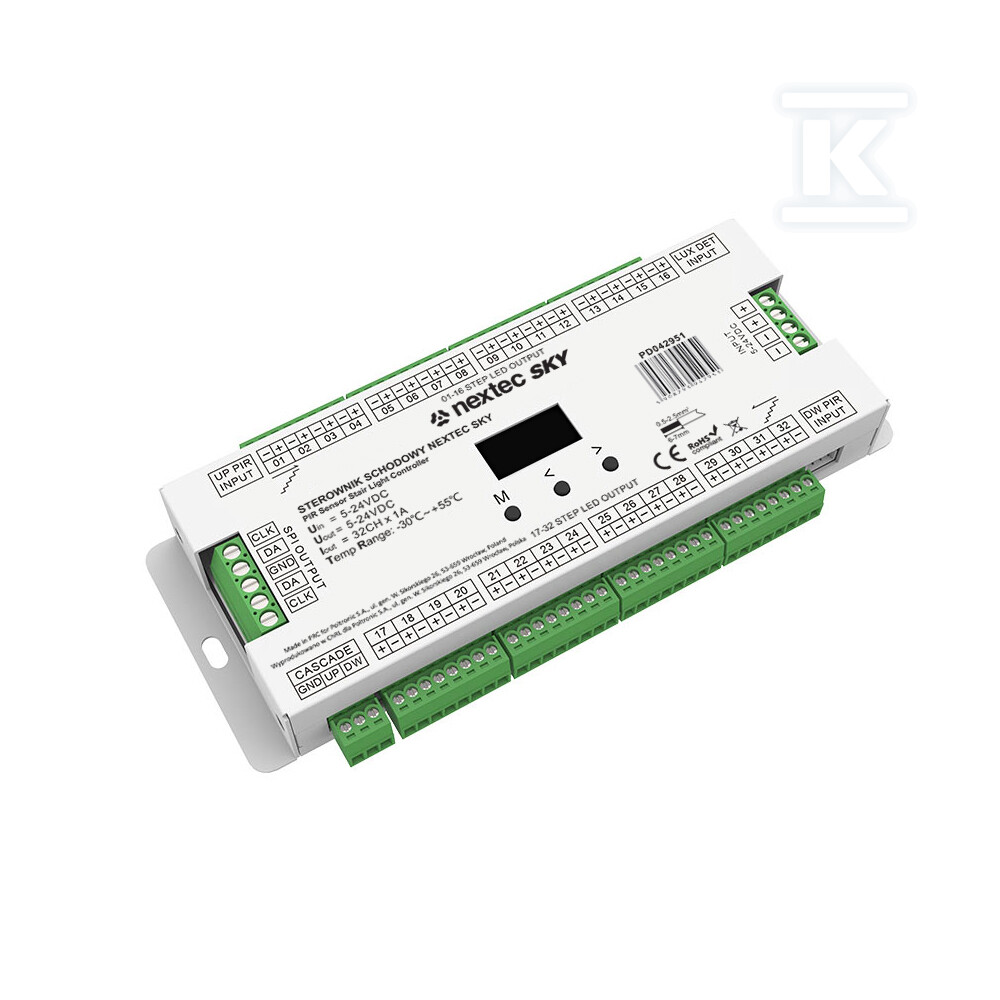

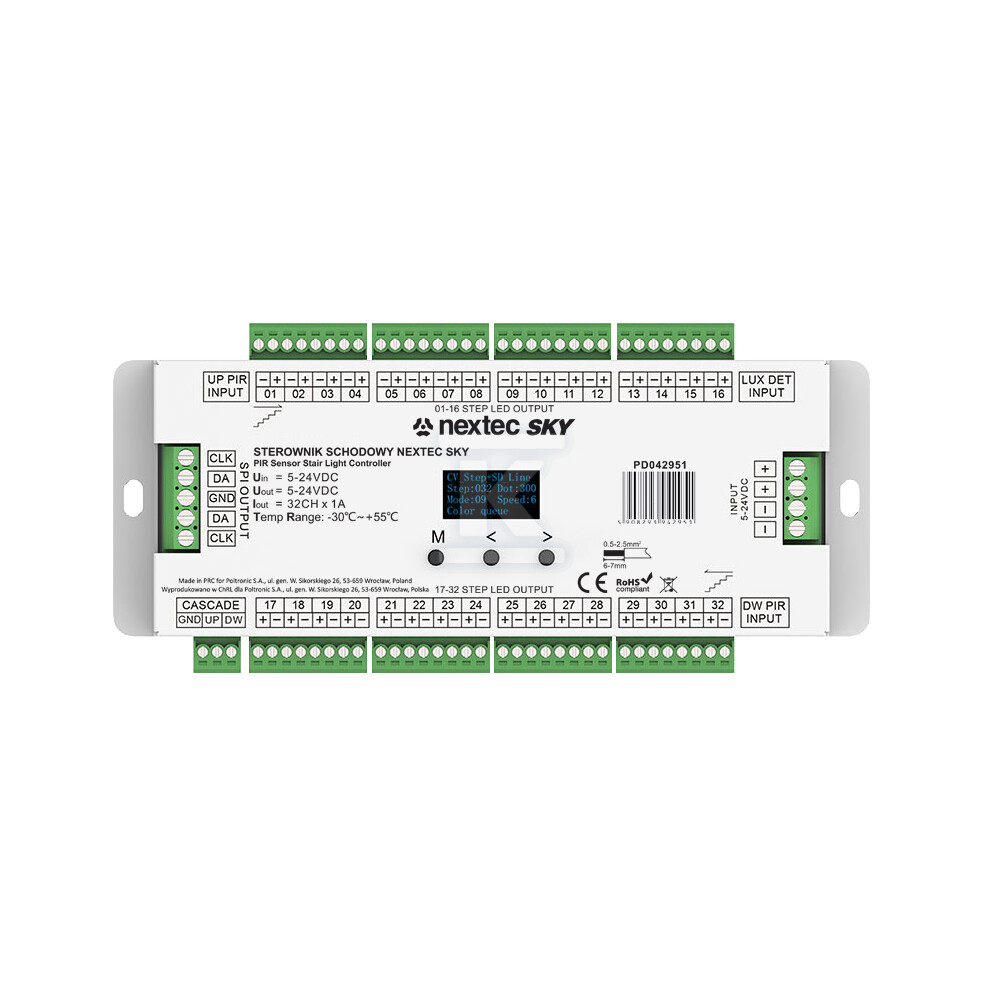

Sterownik schodowy Nextec Sky 32x1A PD042951

STEROWNIK SCHODOWY NEXTEC SKY / 32x1A (PD042951) Zaawansowany sterownik schodowy LED przeznaczony do realizacji efektownego i funkcjonalnego oświetlenia schodów w instalacjach niskonapięciowych 5-24V DC. Jest to wyjątkowe rozwiązanie w ofercie NEXTEC, ponieważ łączy w jednym urządzeniu obsługę aż 32 kanałów wyjściowych, współpracę z dwoma czujnikami PIR, czujnikiem światła dziennego oraz możliwość sterowania zarówno standardowymi taśmami LED o stałym napięciu, jak i cyfrowymi taśmami RGB SPI.

Sterownik został zaprojektowany specjalnie do sekwencyjnego oświetlenia schodów oraz bardziej rozbudowanych instalacji świetlnych, w których liczy się kierunek ruchu użytkownika, automatyczne załączanie światła, regulacja opóźnienia wyłączenia oraz obsługa efektów dynamicznych. Urządzenie wyposażono w wyświetlacz OLED i przyciski konfiguracyjne, dzięki czemu ustawienia można wprowadzać bezpośrednio z poziomu sterownika.

Kluczowe parametry techniczne

• Typ sterownika: sterownik schodowy LED z podwójnym czujnikiem PIR i czujnikiem światła dziennego
• Liczba kanałów wyjściowych: 32 kanały
• Maksymalny prąd wyjściowy: 1A na kanał
• Zasięg detekcji czujników: do 3 m
• Kąt detekcji: 30° (±10°)
• Tryby pracy: 4 tryby oświetlenia
• Stopień ochrony: IP20 Funkcje i możliwości
• Sterowanie sekwencyjnym oświetleniem schodów z rozpoznawaniem kierunku ruchu: góra / dół.
• Obsługa 32 niezależnych kanałów dla standardowych taśm LED o stałym napięciu.
• Możliwość obsługi cyfrowych taśm LED RGB SPI z wyborem typu układu IC oraz kolejności RGB.
• Cztery tryby pracy: White Step, Color Flow, Color Step oraz White Step + Color Flow.
• Współpraca z dwoma czujnikami PIR oraz czujnikiem światła dziennego.
• Możliwość ustawienia progu LUX, dzięki czemu oświetlenie może działać tylko po zmroku.
• Regulacja jasności, prędkości efektów oraz czasu opóźnienia wyłączenia.
• Możliwość kaskadowego połączenia dwóch sterowników schodowych.
• Funkcja dezaktywacji uszkodzonych kanałów LED bez konieczności wymiany całego sterownika.
• Szybki test czujników i obsługa ustawień z poziomu wyświetlacza OLED. Instrukcja podłączenia
• Podłącz zasilacz stałonapięciowy 5-24V DC do wejścia sterownika.
• Podłącz taśmy LED do wyjść kanałów 01-16 oraz 17-32 zgodnie z kolejnością stopni.
• Podłącz czujnik PIR dla kierunku wejścia od dołu oraz drugi czujnik PIR dla kierunku wejścia od góry.
• Podłącz czujnik światła dziennego do odpowiedniego wejścia LUX DET.
• W przypadku stosowania cyfrowej taśmy RGB SPI podłącz ją do odpowiednich wyjść CLK / DA.
• Zaleca się oznaczenie przewodów wyjściowych numerami 1-32, aby uniknąć pomyłek przy montażu.
• Cyfrowa taśma LED SPI wymaga osobnego zasilacza.
