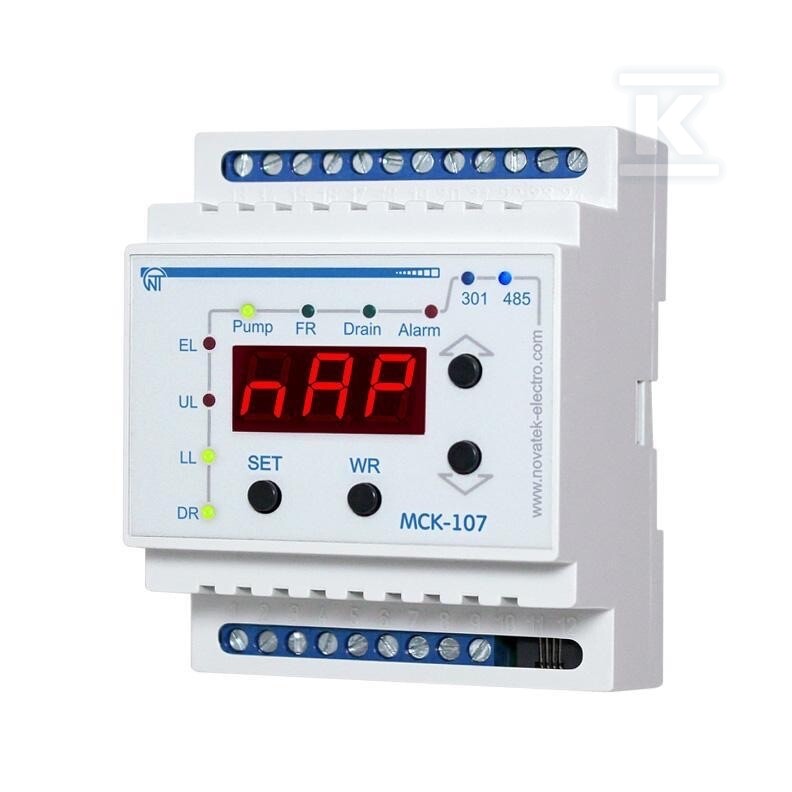

Sterownik pompowni MCK-107 NTMCK1070

Automatyzacja utrzymania poziomu cieczy w zbiornikach

Kontroler stacji pomp MCK-107 służy do budowania systemów automatyki technologicznej, w których zadaniem jest kontrola i utrzymanie określonego poziomu cieczy w różnych zbiornikach poprzez sterowanie silnikiem elektrycznym jednej lub dwóch pomp. Urządzenie pracuje zarówno z wodą wodociągową, jak i z cieczami o zmiennej przewodności elektrycznej - zanieczyszczoną wodą, mlekiem oraz produktami spożywczymi o charakterze słabokwasowym, zasadowym i innym. Dzięki temu znajduje zastosowanie w przepompowniach, instalacjach przemysłowych i zakładach przetwórstwa spożywczego, gdzie wymagana jest stabilna regulacja poziomu bez względu na właściwości medium.

Sterowanie odbywa się w dwóch wariantach mocy. Dla silnika jednofazowego do 1 kW poziom utrzymywany jest bezpośrednio przez wbudowany przekaźnik obciążeniowy. Dla silnika trójfazowego oraz silnika jednofazowego powyżej 1 kW urządzenie steruje cewką rozrusznika magnetycznego, czyli stycznika, co pozwala na pracę z większymi agregatami bez konieczności dodatkowych przekaźników pośrednich.

Sterowanie automatyczne i ręczne z panelu

MCK-107 zapewnia pracę w trybie automatycznym zgodnie z jednym z wbudowanych algorytmów oraz w trybie ręcznym na polecenie użytkownika. Automat pozwala na samodzielne załączanie i wyłączanie pompy lub pomp w zależności od sygnału poziomu, natomiast obsługa ręczna realizowana jest przyciskami na panelu przednim lub z przyciskowego stanowiska. Indykacja stanu pracy prowadzona jest wyświetlaczem, co ułatwia szybką ocenę działania bez konieczności podłączania dodatkowych narzędzi diagnostycznych.

W praktyce instalator uzyskuje rozwiązanie, które bez zmian konstrukcyjnych obsługuje konfigurację z jedną pompą lub z dwoma pompami pracującymi naprzemiennie lub równolegle. Użytkownik końcowy ma dostęp do prostego sterowania lokalnego, a jednocześnie możliwość precyzyjnego zaprogramowania punktów załączenia i wyłączenia.

Komunikacja i zdalne parametryzowanie

Ustawienie podstawowych parametrów pracy oraz zdalne sterowanie silnikami możliwe jest przez interfejsy RS-232 i RS-485 z protokołem MODBUS. Dzięki temu MCK-107 integruje się z systemami nadrzędnymi, SCADA lub BMS i pozwala na odczyt stanu, zmianę nastaw oraz zdalne polecenia start/stop bez ingerencji przy urządzeniu. Dla instalatora oznacza to krótszy czas uruchomienia i możliwość diagnostyki z poziomu rozdzielnicy, dla operatora - pełną kontrolę procesu z centralnego stanowiska.

Montaż i budowa do rozdzielnicy

Obudowa zajmuje 4 moduły DIN, szerokość 72 mm, i przeznaczona jest do montażu w rozdzielnicy na szynie DIN. Kompaktowe gabaryty pozwalają na zabudowę w ograniczonej przestrzeni szaf sterowniczych, a sposób montażu na szynie przyspiesza instalację. Obsługa realizowana jest przyciskami, a informacje o pracy prezentowane są na wyświetlaczu.

Urządzenie zostało przetestowane pod kątem działania, a jakość potwierdzona jest certyfikatami UE. Producent deklaruje 5 lat gwarancji na urządzenie.
