Obejma dystansowa, z otworem typ ASL 733 30 A2 1362988
PROPONOWANE PRODUKTY
DANE TECHNICZNE
Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.
Obejma dystansowa, z otworem typ ASL 733 30 A2 1362988
Montaż rur i kabli 25-30 mm z dystansem od ściany w stalowej obejmie z otworem
Obejma dystansowa typ ASL 733 30 A2 przeznaczona jest do mocowania rur i kabli na ścianach, sufitach i podłogach z zachowaniem stałego odstępu od podłoża. Zamknięta konstrukcja z samoblokującym się elementem górnym pozwala na szybkie założenie przewodu, a montaż odbywa się przez wydłużony otwór na śrubę. Rozwiązanie sprawdza się w instalacjach elektrycznych i sanitarnych, gdzie wymagany jest uporządkowany przebieg oraz dostęp do mocowania.
Konstrukcja i materiał
Wykonana jest ze stali nierdzewnej 1.4301, gatunek V2A / A2, o grubości materiału 1,5 mm. Powierzchnia pozostaje nieobrobiona, bez powłoki z tworzywa sztucznego, co ogranicza osłabianie mechaniczne w warunkach zewnętrznych. Obejma jest bezhalogenowa i odporna na promieniowanie UV, a model zamknięty zapewnia stabilne trzymanie jednego przewodu lub rury w zakresie średnic 25 mm do 30 mm. Nominalna średnica wynosi 25 mm, a konstrukcja zapewnia dystans do ściany.

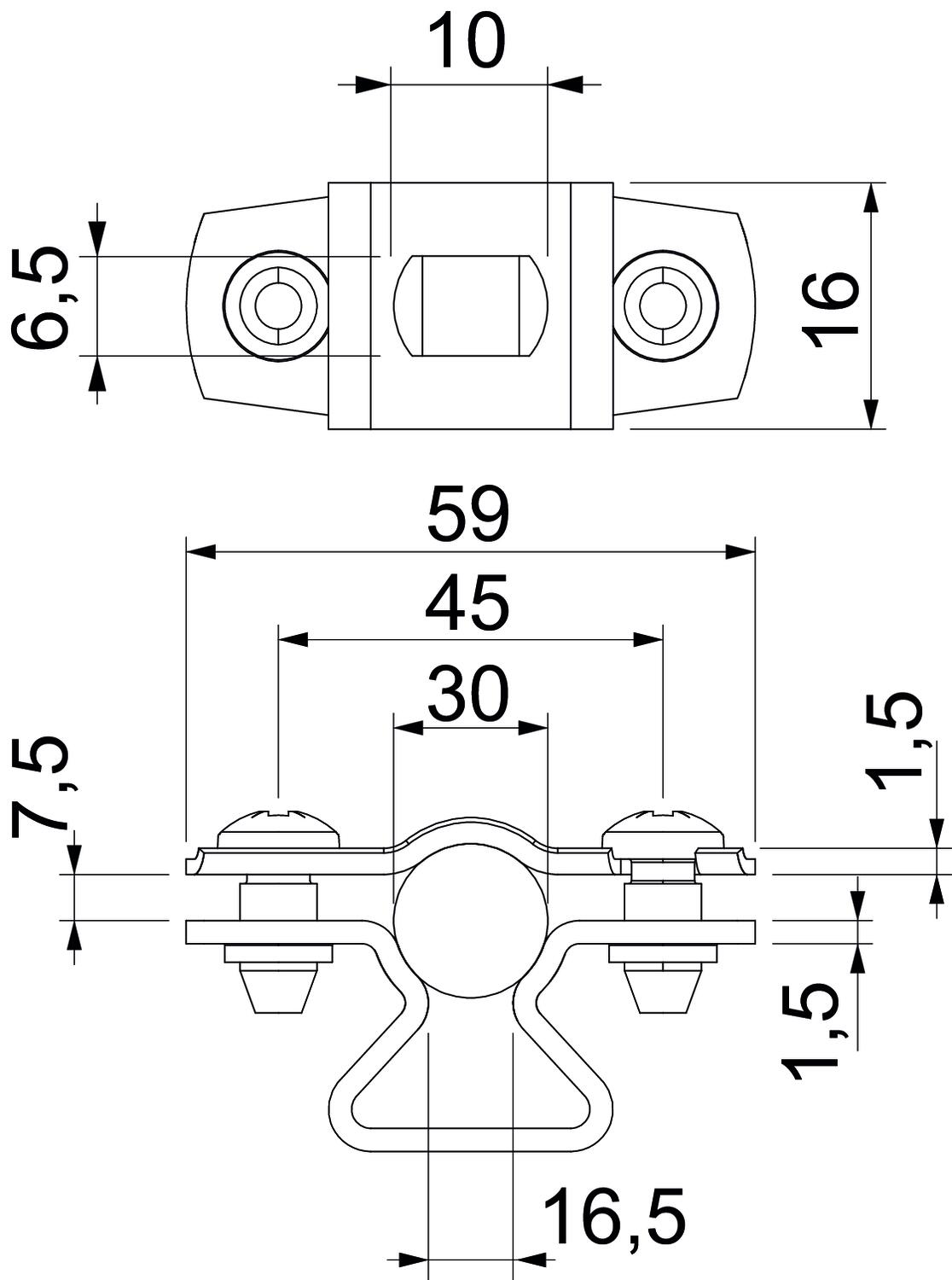

Wymiary użytkowe to długość 59 mm, szerokość 45 mm, wysokość elementu dystansowego 16,5 mm oraz długość otworu montażowego 10 mm. Szerokość otworu wynosi 7,5 mm, a grubość ścianek t1 i t2 to po 1,5 mm. Liczba kabli/rur: 1.
Montaż i zastosowanie praktyczne
Mocowanie realizowane jest przez otwór na śrubę w postaci wydłużonej szczeliny, co ułatwia pozycjonowanie na kotwach wkręcanych, kołkach rozporowych lub śrubach Sprint. Dzięki samoblokującej się górnej części obejma nie wymaga dodatkowych narzędzi do zamknięcia. Odstęp od ściany pozwala na wentylację przewodu i ułatwia inspekcję połączenia.
Stosowana jest w systemach kablowych i rurowych montowanych na podłożach mineralnych, w obiektach przemysłowych, użyteczności publicznej i instalacjach wymagających podtrzymania funkcji. Seria 732/733 umożliwia dobór rozmiaru do konkretnego średnicowego zakresu przewodu.
Zgodność z wymaganiami przeciwpożarowymi i trwałość
Obejma posiada dopuszczenie zgodne z DIN 4102 część 12 dla klas podtrzymania funkcji elektrycznych E 30 do E 90. Jest odpowiednia do stref ochrony przeciwpożarowej i przeznaczona do systemów utrzymania ciągłości obwodu. Parametr podtrzymania funkcji jest potwierdzony dla zastosowań w instalacjach wymagających zachowania działania w warunkach pożaru.
Ślad węglowy od kołyski po bramę wynosi 0,2414 kg CO2e na 1 sztukę. Obejma jest zgodna z RoHS i nie zawiera tworzyw sztucznych w powłoce.
