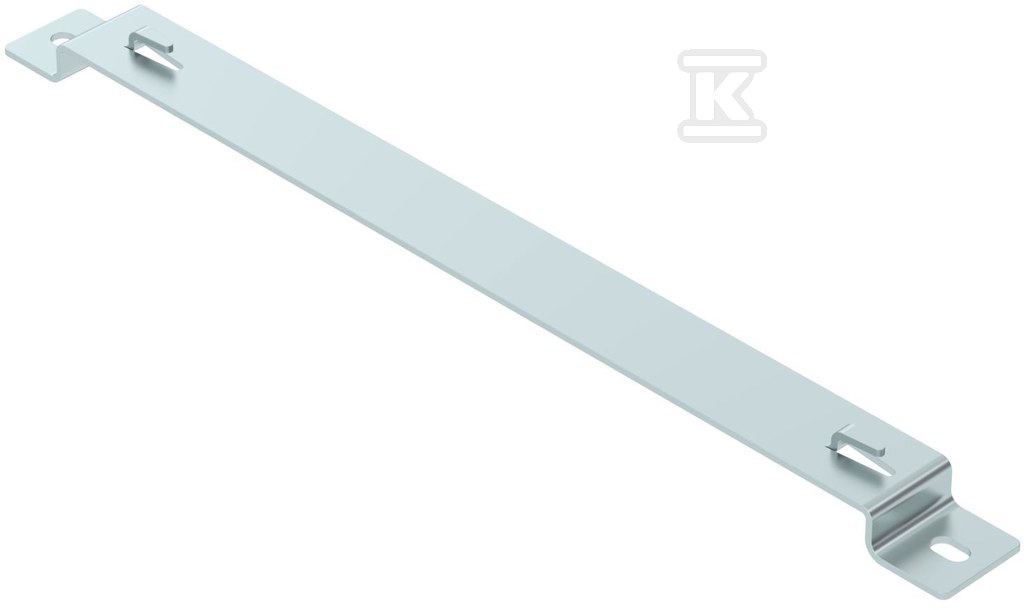

Uchwyt dystansowy typ DBLG 20 400 FS 6015689

od 20 szt.22,94 zł
brutto / szt.
na zamówienie
Marka OBO-BETTERMANN
Indeks Onninen:AED728
Indeks producenta:6015689
EAN:
  • 4012196961764
Opakowania zbiorcze:20 / 520 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Długość: 400 mm
Do drabinek kablowych: nie
Do kablowego systemu nośnego o szerokości: 400 ... 400 mm
Do kanałów o szerokości: 400 mm
Do korytek kablowych: nie
Do korytek siatkowych: tak
Gatunek materiału: Inne
Kolor: Cynk
Materiał: Stal
Numer RAL: 7030
Obciążenie dopuszczalne: 0.5 N
Rodzaj mocowania korytek: Łapka/kołnierz podtrzymujący
Stal nierdzewna, wytrawiona: nie
System utrzymania sprawności działania E30, E90 w czasie pożaru: nie
Szerokość: 30 mm
Wysokość: 20 mm
Zabezpieczenie powierzchni: Ocynk galwaniczny
Zakres kątów: 90 ... 90 °

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,46 m / 0,04 m / 0,02 m / 0,467 kg
Kod celny:73089059

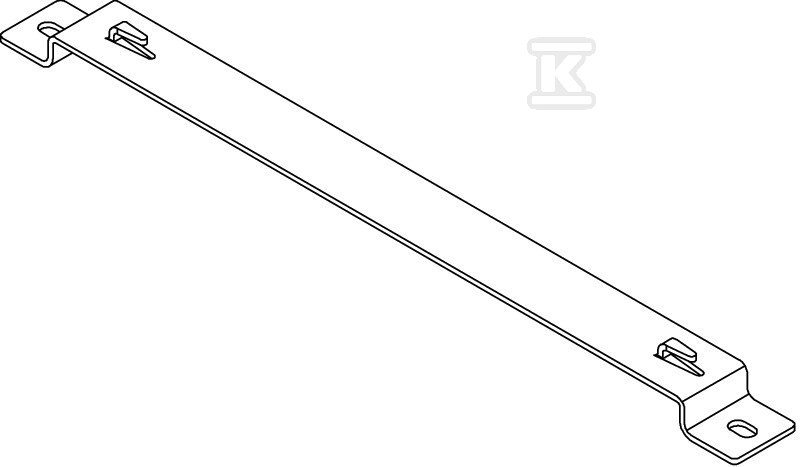

Uchwyt dystansowy typ DBLG 20 400 FS 6015689

Montaż korytek siatkowych na podłodze, ścianie i suficie z dystansem

Rozwiązanie do odseparowanego mocowania korytek siatkowych na powierzchniach poziomych i pionowych. Uchwyt w formie ścienno-stropowej sztycy o profilu trapezowym zapewnia stabilne podparcie koryta bez konieczności dodatkowych elementów łączących. Konstrukcja z łapką/kołnierzem podtrzymującym umożliwia szybkie, bezbolcowe założenie koryta, co skraca czas montażu i ogranicza liczbę operacji na wysokości.

Konstrukcja i materiały

Wykonany ze stali zgodnie z DIN EN 10346, z powierzchnią zabezpieczoną cynkowaniem ciągłym metodą Sendzimira. Powłoka cynkowa w odcieniu RAL 7030 zapewnia odporność korozyjną w typowych warunkach instalacyjnych.

  • profil trapezowy, typ ścienno-stropowy
  • wysokość 20 mm

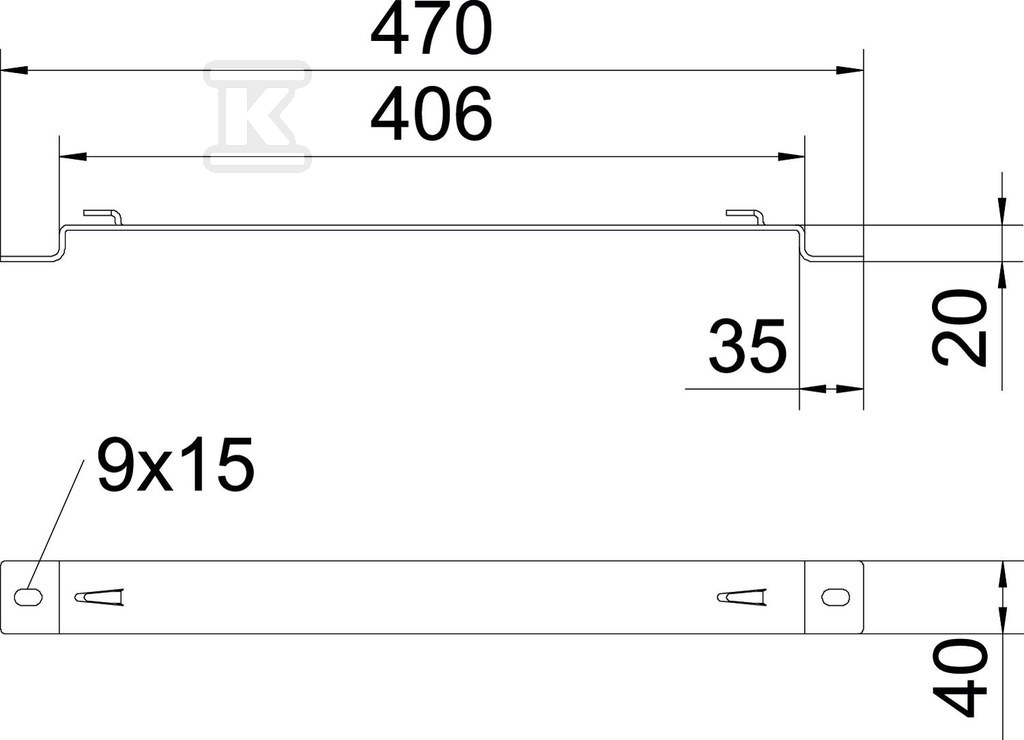

  • wymiar B 406 mm, wymiar L 470 mm, wymiar A 40 mm
  • masa ok. 0,467 kg / sztuka

Stalowa budowa przekłada się na sztywność przy zachowaniu niewielkiej masy, co ułatwia transport i obsługę na budowie. Cynkowa powierzchnia ogranicza konieczność dodatkowej konserwacji w pomieszczeniach technicznych i na zewnątrz pod osłonami.

Montaż i zastosowanie

Przeznaczony wyłącznie do korytek siatkowych, dla szerokości systemu 400 mm. Nie jest przeznaczony do korytek kablowych ani drabinek kablowych.

  • mocowanie koryta typu łapka/kołnierz podtrzymujący, łącznik mocujący
  • kompatybilny z korytami siatkowymi typu GRM o wysokości ścianek bocznych 35 mm, 55 mm i 105 mm
  • montaż na podłodze, ścianie lub suficie

Dzięki dystansowi między konstrukcją nośną a korytem poprawia się cyrkulacja powietrza wokół przewodów i ułatwia inspekcję. Rozstaw 400 mm odpowiada standardowej szerokości koryta, co eliminuje konieczność docięć i dodatkowych adapterów.

Logistyka i ślad środowiskowy

Produkt dostarczany w opakowaniu zbiorczym po 20 sztuk. Masa 100 sztuk wynosi ok. 46,70 kg.

  • ślad węglowy od kołyski po bramę: 1,0749 kg CO2e / 1 sztuka

Stałe wymiary i powtarzalna geometria ułatwiają planowanie ilości materiału i organizację pracy ekipy montażowej.

SYSTEM UTRZYMANIA SPRAWNOŚCI DZIAŁANIA E90 wg DIN 4102-12.
E90 oznacza , co najmniej 90 minut utrzymania sprawności funkcjonowania urządzeń w budynku.

CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Certyfikat RoHS

Deklaracja zgodności

Informacja o stronach www

Załączniki
