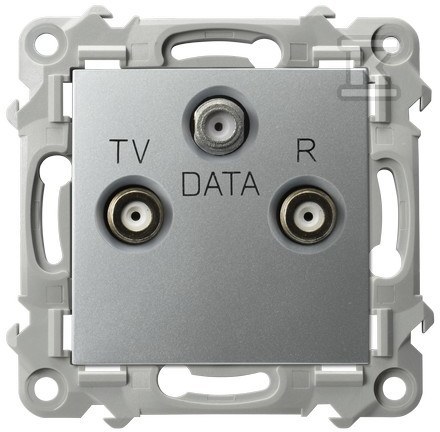

Gniazdo RTV-DATA - SREBRO, SZAFIR GPA-ZD/M/18
Gniazdo RTV-DATA Szafir w srebrnym wykończeniu do instalacji podtynkowych
Seria Szafir łączy kompaktowy, subtelny design z rozwiązaniami przyspieszającymi montaż osprzętu elektrycznego. Pokrywy zewnętrzne mają płaski kształt, dzięki czemu element przylega estetycznie do ściany w pomieszczeniach mieszkalnych, biurowych i użyteczności publicznej. Niewielka wysokość obudowy oraz ponadczasowa kolorystyka srebro sprawiają, że gniazdo RTV-DATA GPA-ZD/m/18 wpasowuje się w różne aranżacje bez dominowania na ścianie.
Montaż i konstrukcja ułatwiająca prace instalacyjne
Konstrukcja została zaprojektowana z myślą o szybkiej i precyzyjnej instalacji w zestawach wielokrotnych. Mostek montażowy posiada na obwodzie zaczepy zapewniające idealne wzajemne ułożenie produktów podczas łączenia. Ramka zewnętrzna jest elastyczna i wyposażona w multi-zaczepy, które niwelują krzywizny i niedoskonałości powierzchni ściany.
Demontaż i serwis są uproszczone:
- ergonomiczne przyciski zwalniające umożliwiają łatwe i szybkie odpięcie przewodu z zacisku bezgwintowego,
- unikalna metoda mocowania ramek pozwala na montaż i demontaż ramki bez zdejmowania pokryw zewnętrznych zamontowanych produktów, co ułatwia wymianę pojedynczego elementu bez rozbierania całego zestawu,
- w gniazdach pojedynczych pokrywa zewnętrzna mocowana jest precyzyjnymi zaczepami „na klik”,
- wkręty zacisków są fabrycznie odkręcone i wstępnie przygotowane do instalacji przewodów, jednocześnie zabezpieczone przed wykręceniem i zgubieniem,
- w gniazdach podwójnych wkręty usytuowano w jednym kierunku, co przyspiesza dokręcanie przewodów,
- prostopadłe wprowadzenie przewodów do zacisków eliminuje możliwość wysunięcia się żyły podczas montażu w puszce instalacyjnej,
- łączniki, gniazda pojedyncze i specjalistyczne można przykręcić w puszce instalacyjnej bez uprzedniego demontażu pokryw zewnętrznych.
Sposób montażu to montaż podtynkowy na pazurki i śrubę. Obudowa wykonana jest z tworzywa termoplastycznego, powierzchnia ma wykończenie błyszczące, a element posiada nadruk i oznaczenie ułatwiające identyfikację.
Transmisja sygnału RTV i DATA
Gniazdo przeznaczone jest do rozprowadzania sygnału antenowego i danych w instalacjach domowych i obiektowych. Częstotliwość toru DATA wynosi 5÷862 MHz, a zakres częstotliwości wejścia to 5÷862 MHz.
Wyjścia charakteryzują się następującymi zakresami:
- wyjście R: 88÷108 MHz,
- wyjście TV: 88÷862 MHz,
- wyjście DATA: 5÷862 MHz.
Tłumienie sprzężenia dla poszczególnych wyjść wspiera separację torów:
- wyjście R: 13,2÷13,6 dB,
- wyjście TV: 9,5÷12,4 dB,
- wyjście DATA: 2,4÷4,3 dB.
Parametry pozwalają na czyste rozdzielenie sygnałów radiowych, telewizyjnych i sieci danych w jednym punkcie ściennym, bez konieczności stosowania dodatkowych rozgałęźników.
Wykończenie, wymiary i oznaczenia
Produkt występuje w kolorze srebro z serii Szafir. Wymiary obudowy to 75 mm x 75 mm x 29 mm, co potwierdza kompaktowy charakter serii. Stopień ochrony to IP20, a zastosowanie to gniazdo koncentryczne antenowe.
Element posiada oznaczenie na obudowie, jest przeznaczony do montażu podtynkowego i nie wymaga dodatkowych akcesoriów odciążających kabel. Kod EAN identyfikuje wersję srebrną GPA-ZD/m/18 producenta OSPEL.
