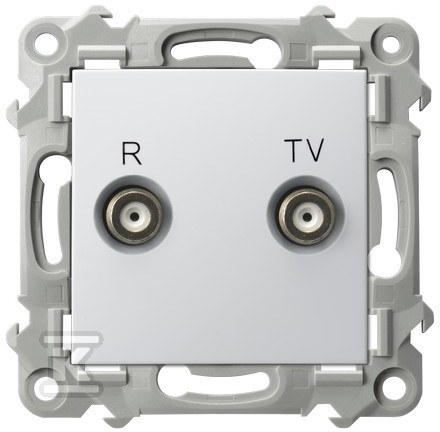

Gniazdo RTV końcowe - BIAŁY, SZAFIR GPA-ZK/M/00
Gniazdo RTV końcowe z serii Szafir w białym wykończeniu
Seria Szafir łączy kompaktowy, subtelny design z rozwiązaniami montażowymi przyspieszającymi prace instalacyjne. Niewielka wysokość mechanizmu sprawia, że osprzęt przylega estetycznie do ściany, a płaska pokrywa zewnętrzna eksponuje się dyskretnie we wnętrzu mieszkalnym, biurowym i użyteczności publicznej. Kolorystyka biała wpisuje się w ponadczasowe aranżacje, a w ofercie serii dostępne są również warianty srebrny, szary mat i czarny metalik.
Montaż i konstrukcja ułatwiająca instalację
Mechanizm przeznaczony jest do montażu podtynkowego na pazurki i śrubę. Konstrukcja pozwala na przykręcenie osprzętu w puszce instalacyjnej bez uprzedniego demontażu pokryw zewnętrznych, a ramkę można montować i demontować „na klik” bez zdejmowania zamontowanych produktów. W zestawach wielokrotnych pomaga mostek z tworzywa z zaczepami na obwodzie, który zapewnia idealne wzajemne ułożenie elementów.
Wprowadzenie przewodów do zacisków jest prostopadłe, co eliminuje wysuwanie się żyły podczas montażu w puszce. Wkręty zacisków są fabrycznie wstępnie odkręcone i zabezpieczone przed wykręceniem i zgubieniem, a w gniazdach podwójnych usytuowane są w jednym kierunku dla szybszego dokręcania. Ergonomiczne przyciski zwalniające ułatwiają szybki demontaż przewodu z zacisku bezgwintowego. Elastyczna ramka zewnętrzna z multi-zaczepami dopasowuje się precyzyjnie do ściany, niwelując krzywizny i niedoskonałości powierzchni.
Obudowa wykonana jest z tworzywa sztucznego i metalu, wykończenie naturalne, błyszczące. Wymiary osprzętu to 75 mm szerokości, 75 mm wysokości i 42 mm głębokości, przy głębokości wbudowania 29 mm. Stopień ochrony IP20.
Parametry transmisyjne i ekranowanie
Gniazdo RTV końcowe pracuje w zakresie częstotliwości wejścia 5÷862 MHz. Wyjście R obejmuje 88÷108 MHz, a wyjście TV 5÷70 MHz i 120÷862 MHz. Współczynnik tłumienia wynosi 2,5-3 dB, a tłumienie sprzężenia dla wyjścia TV i R to 1,0÷1,5 dB. Skuteczność ekranowania przekracza 81 dB, co ogranicza zakłócenia w instalacji antenowej.
Typ zacisków to gwintowe, z nadrukiem oznaczeń na mechanizmie. Produkt nie posiada podświetlenia, pokrywy uchylnej ani zabezpieczenia przeciwpyłowego. Sposób mocowania to montaż na pazurki i śrubę, z możliwością instalacji w poziomie i pionie w ramach zestawów wielokrotnych.
Zastosowanie i kompatybilność z serią
Gniazdo końcowe służy do instalacji równoległej, w której od anteny do każdego pomieszczenia biegnie osobny kabel, oraz do indywidualnych instalacji jednogniazdowych z wzmacniaczem przy antenie i zasilaczem przy odbiorniku telewizyjnym, montowanym przed gniazdem antenowym. Specjalna konstrukcja umożliwia zasilanie wzmacniacza antenowego znajdującego się przy antenie poprzez kabel antenowy.
Współpracuje z ramkami serii Szafir od pojedynczej do pięciokrotnej, co pozwala na spójne wyposażenie ściany. Dzięki wspólnej estetyce i systemowi mostkowania gniazdo łatwo zestawia się z łącznikami, gniazdami pojedynczymi i specjalistycznymi z tej samej kolekcji.
- montaż podtynkowy bez demontażu pokrywy
- mostek z zaczepami dla precyzyjnego ułożenia w zestawach
- prostopadłe wprowadzenie przewodu zapobiegające wysunięciu żyły
- wkręty wstępnie przygotowane do instalacji i zabezpieczone przed zgubieniem
- ekranowanie >81 dB i tłumienie 2,5-3 dB
Waga wyrobu 0,091 kg.
