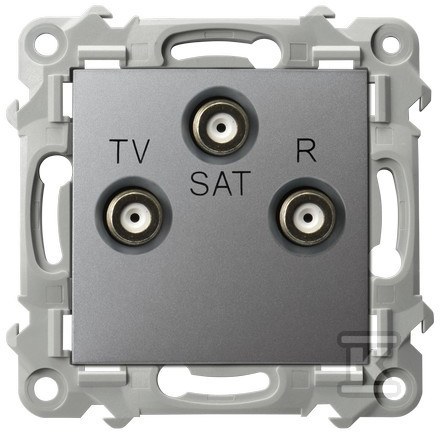

Gniazdo RTV-SAT końcowe - SZARY MAT, SZAFIR GPA-ZS/M/70

Kompaktowe gniazdo RTV-SAT końcowe w szarym macie

Gniazdo RTV-SAT końcowe z serii Szafir w kolorze szary mat to element osprzętu podtynkowego przeznaczony jako ostatni punkt instalacji antenowej dla telewizji naziemnej, radiowej i satelitarnej. Niewielka wysokość i płaska, subtelna pokrywa sprawiają, że produkt przylega estetycznie do ściany i dobrze komponuje się zarówno w mieszkaniach, jak i w biurach czy obiektach użyteczności publicznej. Wykonanie z tworzywa sztucznego i metalu z matowym wykończeniem lakierowanym podkreśla ponadczasową kolorystykę serii.

Montaż podtynkowy i rozwiązania instalacyjne

Montaż podtynkowy pazurkowy lub śrubowy odbywa się w standardowej puszce instalacyjnej. Konstrukcja pozwala na przykręcenie modułu bez demontażu pokrywy zewnętrznej, a w zestawach wielokrotnych mostek z zaczepami na obwodzie zapewnia idealne ułożenie kolejnych elementów. Ramka zewnętrzna jest elastyczna i wyposażona w multi-zaczepy, które niwelują krzywizny i niedoskonałości powierzchni ściany.

Do serii wprowadzono rozwiązania przyspieszające prace:

• pokrywa zewnętrzna mocowana precyzyjnymi zaczepami „na klik” w gniazdach pojedynczych,
• ergonomiczne przyciski zwalniające ułatwiające szybki demontaż przewodu z zacisku bezgwintowego,
• prostopadłe wprowadzenie przewodów do zacisków eliminuje wysunięcie się żyły podczas montażu w puszce,
• wkręty zacisków śrubowych są fabrycznie poluzowane i zabezpieczone przed zgubieniem, co skraca czas przygotowania przewodów.

Wymiary modułu 75 mm x 75 mm x 29 mm pozwalają na dyskretne osadzenie w standardowym polu montażowym, a stopień ochrony IP20 zapewnia podstawową odporność na kontakt z ciałami stałymi w warunkach wewnętrznych.

Parametry transmisji i ekranowanie

Gniazdo pracuje w zakresie częstotliwości wejścia 5 MHz ÷ 2,4 GHz i zapewnia skuteczną ochronę sygnału. Skuteczność ekranowania przekracza 65 dB, co ogranicza zakłócenia pochodzące z otoczenia. Współczynnik tłumienia wynosi 1,5-2 dB, przy czym tłumienie sprzężenia dla wyjścia R to ok. 1,5 dB, dla wyjścia TV 1,0 ÷ 1,5 dB, a dla wyjścia SAT 1,5 ÷ 2 dB.

Taki poziom tłumienia pozwala na czyste zakończenie instalacji w punkcie odbiorczym bez nadmiernych strat sygnału. Podłączenie realizowane jest przez zaciski śrubowe, które dają trwałe i stabilne połączenie przewodów koncentrycznych. Oznaczenie na module ułatwia identyfikację wyjść w trakcie instalacji.

Design Szafir i zastosowanie

Seria Szafir charakteryzuje się kompaktowym, płaskim kształtem pokryw, które stylowo eksponują się na ścianie. Kolor szary mat wpisuje się w neutralną, ponadczasową paletę dostępną w kolekcji, a matowe lakierowanie ogranicza widoczność odcisków i kurzu. Materiał tworzywo termoplastyczne w połączeniu z elementami metalowymi zapewnia sztywność i estetyczny wygląd.

Produkt znajduje zastosowanie jako końcowy punkt instalacji RTV-SAT w pomieszczeniach mieszkalnych, biurowych i użyteczności publicznej. Dzięki niewielkiej głębokości wbudowania ok. 29 mm i możliwości montażu bez zdejmowania pokryw w zestawach wielokrotnych, wymiana pojedynczego modułu nie wymaga demontażu sąsiednich elementów. Waga ok. 0,094 kg ułatwia manipulację podczas instalacji.
