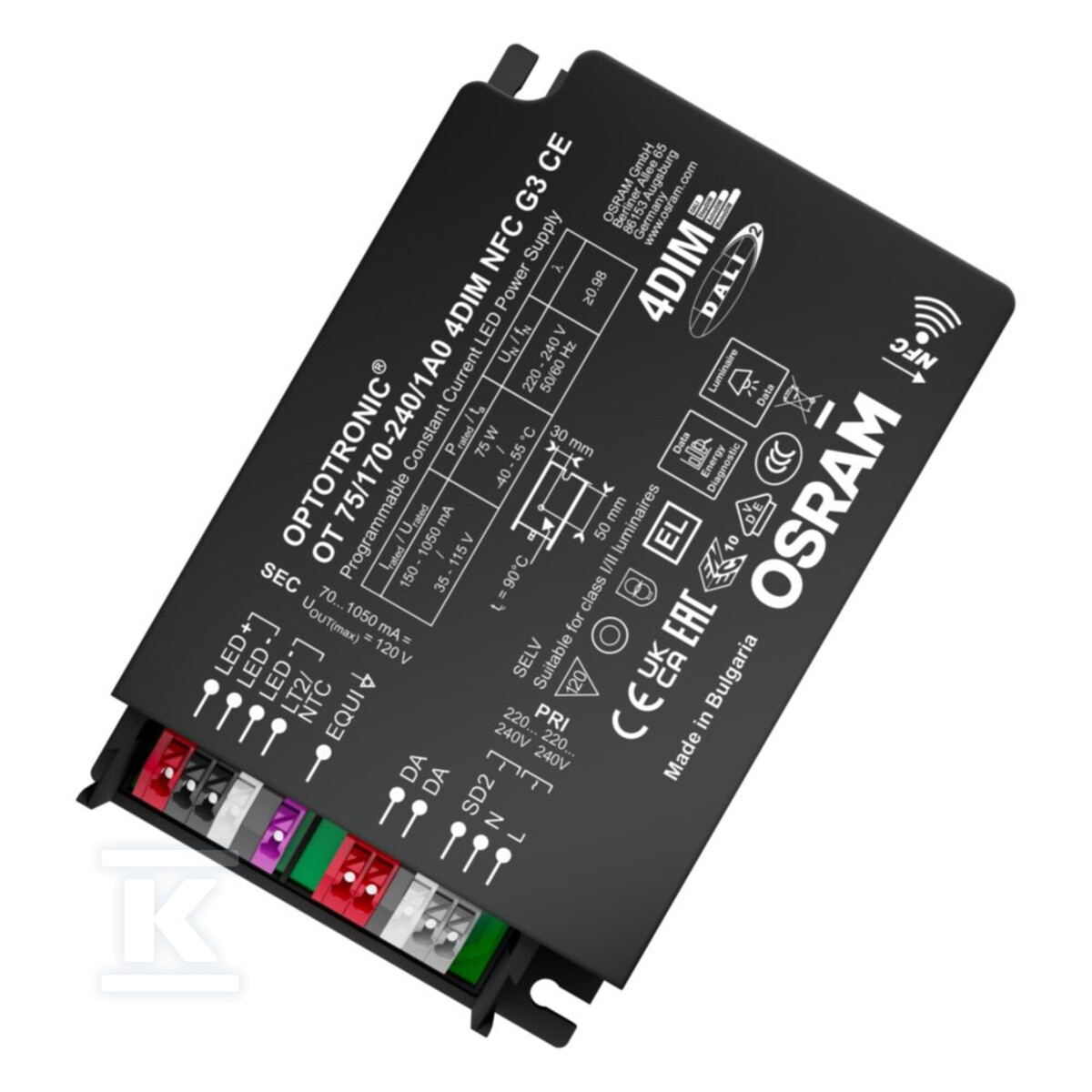

Zasilacz OT 75/170-240/1A0 4DIM NFC G3 CE 4062172218993
Zasilacz LED OPTOTRONIC 4DIM NFC do oświetlenia ulicznego i przemysłowego
Zasilacz prądowy stały o mocy 75 W z funkcją 4DIM w jednej obudowie przeznaczony jest do zasilania modułów LED w oprawach ulicznych, miejskich i przemysłowych. Pracuje w trybie constant current z szerokim zakresem ustawienia prądu wyjściowego 150…1050 mA, z możliwością pracy do 1500 mA, oraz napięciem wyjściowym 35…115 V. Napięcie zasilania 220…240 V, zakres wejściowy 170…264 V AC i 176…276 V DC pozwala na stabilną pracę w sieciach o zmiennych parametrach. Sprawność ok. 92 % i współczynnik mocy 0,99 ograniczają straty, a pobór w trybie czuwania poniżej 0,35 W zmniejsza zużycie energii poza godzinami pracy.
Urządzenie jest przystosowane do montażu w oprawach zewnętrznych o klasie szczelności IP > 54 i klasie ochronności I lub II. Dzięki podwójnej izolacji między wejściem sieciowym a wyjściem LED oraz ochronie przeciwprzepięciowej do 10 kV L/N-Ground i 6 kV L-N, w tym 1 kV na interfejsie DALI, zasilacz zapewnia wysoką odporność na zakłócenia. Zintegrowany system zarządzania temperaturą Driver Guard i automatyczne, samoczynnie przywracane zabezpieczenia przeciw przegrzaniu, przeciążeniu i zwarciu zwiększają niezawodność w ciągłej eksploatacji.
Funkcjonalność 4DIM i bezprzewodowe programowanie NFC
W jednej jednostce dostępne są cztery metody ściemniania: StepDIM, AstroDIM, MainsDIM i DALI. Interfejs DALI-2 jest certyfikowany zgodnie z częściami 251, 252, 253, a zakres ściemniania wynosi 10…100 %. AstroDIM umożliwia autonomiczną regulację z pięcioma niezależnymi poziomami w trybie astro i czasowym, co pozwala ograniczyć strumień w godzinach nocnych. MainsDIM realizuje ściemnianie przez redukcję amplitudy napięcia sieciowego, a StepDIM pozwala na programowe przełączanie poziomów jasności.
Programowanie odbywa się bezprzewodowo przez NFC z dostępem od góry obudowy, co ułatwia konfigurację po zamontowaniu oprawy. Ustawienie prądu można zmieniać dodatkowym przewodem LEDset2. Zasilacz obsługuje ściemnianie PWM, triakowe i LineSwitch, jest ściemniaczem programowalnym i kompatybilny z systemem kontroli stałego strumienia świetlnego CLO, który stabilizuje strumień w czasie eksploatacji. Izolowany interfejs DALI wspiera dwukierunkową komunikację w systemach telezarządzania.
Parametry elektryczne, ochrona i warunki pracy
- Napięcie znamionowe 220…240 V, zakres pracy 220…277 V
- Prąd znamionowy 1,05 A, prąd rozruchowy 62 A
- Tolerancja prądu wyjściowego ±3 %
- Straty własne ok. 6,5 W
- Zakres temperatur pracy -40…+55 °C, punkt pomiarowy tc do 90 °C
- Klasa ochronności I zgodnie z IEC 61140, możliwość pracy w klasie II
- Stopień ochrony IP20, obudowa z tworzywa sztucznego, kolor czarny
- Zasilany prądem stałym, do zasilania napięciowego i prądowego
Zabezpieczenia obejmują automatyczne wyłączanie z samoczynnym powrotem przy przegrzaniu i przeciążeniu, ochronę przed zwarciem i brak obciążenia. Metryka efektu stroboskopowego SVM ?0,4. Urządzenie nadaje się do zastosowań zewnętrznych, jest zasilane prądem stałym i spełnia wymagania oznaczeń CE, DALI-2, ENEC, VDE, CCC, RCM, EL.
Budowa, wymiary i montaż

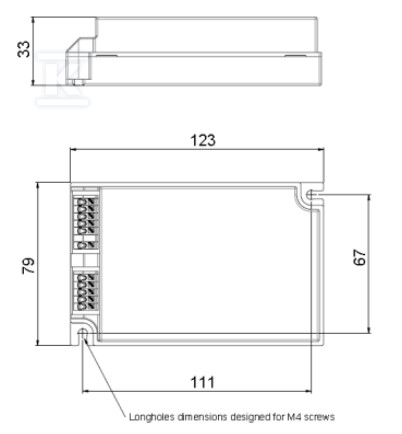

Obudowa ma wymiary 123 mm długości, 79 mm szerokości i 33 mm wysokości, przy rozstawie otworów montażowych 111 mm wzdłuż długości. Masa produktu wynosi 0,21 kg. Przewody wejściowe i wyjściowe przyjmują przekrój 0,2…1,5 mm2, długość odizolowania 8,5…9,5 mm. Kompaktowa forma ułatwia instalację w ciasnych oprawach, a dostęp NFC od góry pozwala na szybką konfigurację bez demontażu.
