Filtroodpowietrznik oleju opałowego Toc Duo 3 2142732

Kombinacja filtra i odpowietrznika do oleju opałowego w układach ssawnych

Toc-Duo-3 to połączenie filtra i odpowietrznika przeznaczone do pracy ssawnej w jednozaworowych systemach z powrotem oleju. Rozwiązanie jest montowane przed pompą i służy do jednoczesnego usuwania powietrza z instalacji oraz zatrzymywania drobnych zanieczyszczeń z oleju opałowego EL. Dzięki temu zmniejsza obciążenie palnika i pozostałych elementów po stronie ssącej, a przezroczysta komora pozwala na bieżącą kontrolę pracy.

Budowa i montaż

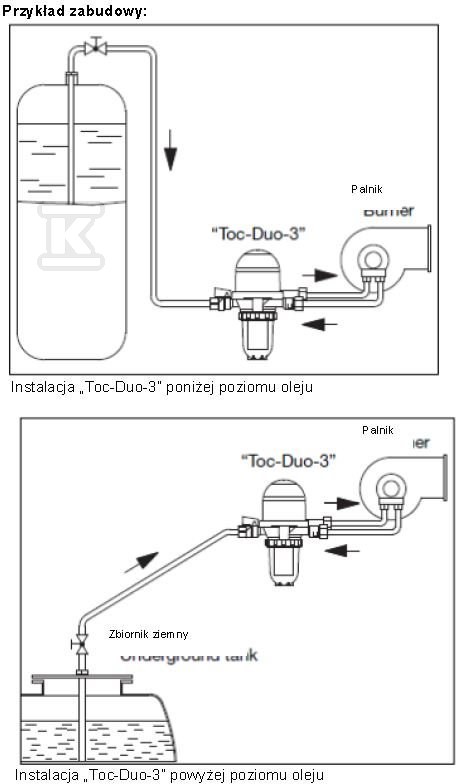

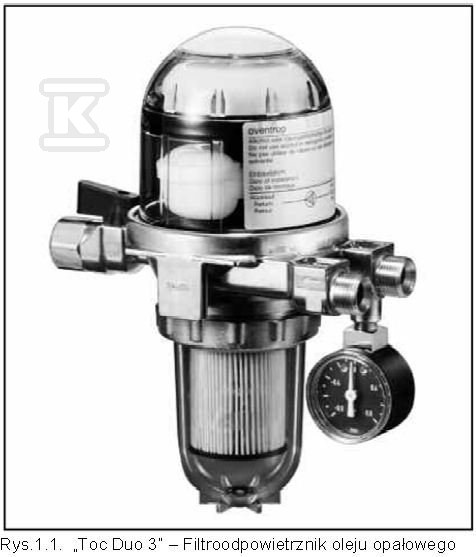

Obudowa odpowietrznika wykonana jest z metalu, natomiast komora filtra i komora pływaka z przezroczystego tworzywa sztucznego umożliwiają wizualną kontrolę funkcji. Armatura dostarczana jest z zaworem odcinającym, uchwytem do montażu na ścianie oraz misą filtra. Montaż pionowy z komorą pływaków u góry jest dopuszczalny zarówno poniżej, jak i powyżej poziomu oleju w zbiorniku.

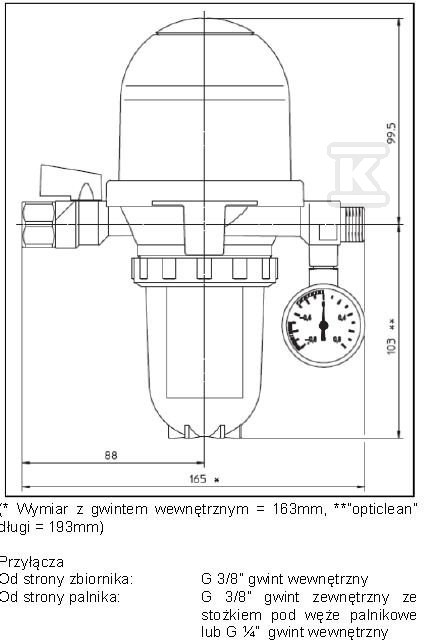

Połączenia to strona zbiornikowa G 3/8 IG do złącza zaciskowego 6, 8, 10 lub 12 mm oraz strona palnikowa G 3/8 AG z wewnętrznym konusem. Przyłącze nominalne to DN 10, klasa ciśnienia PN 6, a wersja nie jest kątowa 90°. Powierzchnia pozostaje w stanie surowym, a urządzenie nie ma wyprowadzenia spustowego. Wkład filtracyjny jest na wyposażeniu, a montaż przewidziano przed pompą.

Wydajność i filtracja

Wkład filtracyjny Siku z tworzywa spiekanego pracuje w zakresie 25-40 µm, co odpowiada rozstawowi oczek 0,04 mm. Filtr zatrzymuje drobne cząstki stałe zanim trafią do palnika, a jednocześnie odpowietrznik usuwa powietrze i gazy z obiegu.

Dla oleju lekkiego wg DIN 51603-1 deklarowane są:

• maksymalna wydajność dyszy 110 l/h,
• maksymalny strumień oleju powrotnego 120 l/h,
• minimalna wydajność odpowietrzania 6 l/h powietrza.

Taka charakterystyka sprawdza się w typowych jednozaworowych układach z zasilaniem powrotnym, gdzie potrzebne jest stabilne odprowadzanie powietrza przy jednoczesnej filtracji.

Warunki pracy i wymiary

Urządzenie pracuje w temperaturze otoczenia i pracy do 60 °C, przy ciśnieniu roboczym do 0,7 bar i podciśnieniu ssania do -0,5 bar. Ciśnienie próbne wynosi 6 bar. Wymiary artykułu to 189 mm długości, 163 mm szerokości i 93 mm wysokości, masa 0,91 kg. W opakowaniu kartonowym masa wynosi 1,1 kg.

Konstrukcja przeznaczona jest wyłącznie do pracy ssawnej w systemach z powrotem. Brak możliwości spustu i brak złącza dodatkowego upraszczają instalację, a metalowa obudowa odpowietrznika zapewnia stabilność przy montażu na ścianie.
