Obudowa 17/TRP80/PAR/SP/GRADE 3 AWO278

Obudowa natynkowa Grade 3 z wbudowanym transformatorem TRP 80 VA dla systemów Paradox

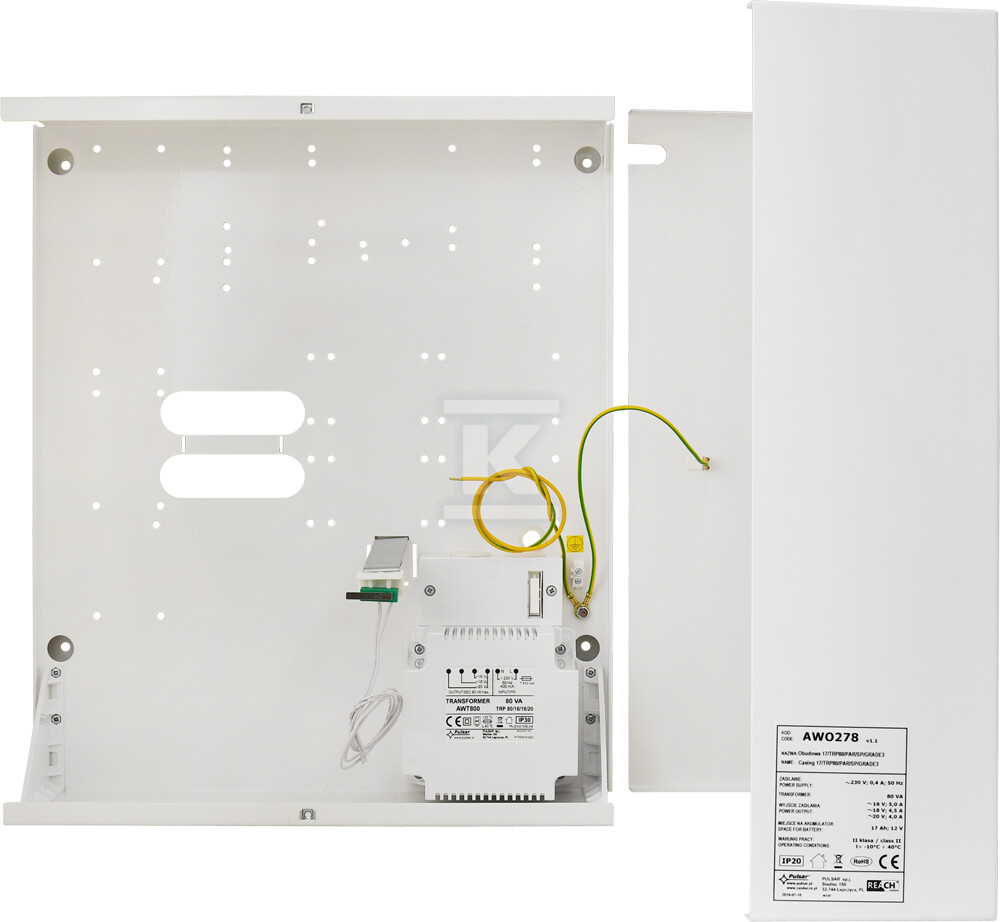

Metalowa obudowa natynkowa przeznaczona do montażu central alarmowych Paradox i powiązanych modułów. Rozwiązanie łączy miejsce na akumulator 17 Ah/12 V z wbudowanym transformatorem TRP 80 VA, co pozwala na kompletne zasilanie systemu w jednej obudowie. Przeznaczenie do wnętrz, klasa środowiskowa II oraz zgodność z normą PN-EN50131 Stopień 3 czynią ją odpowiednią dla profesjonalnych instalacji SSWiN i kontroli dostępu.

Konstrukcja, materiał i montaż

Obudowa wykonana jest z blachy DC01 o grubości 1,0 mm z zabezpieczeniem antykorozyjnym i wykończeniem w kolorze RAL 9003. Wymiary zewnętrzne to szerokość 340 mm, wysokość 400 mm i głębokość 130 mm, przy dystansie od podłoża montażowego 15 mm. Czołówka ma szerokość 335 mm i wysokość 405 mm. Drzwiczki i dno mają kształt litery C, brak zawiasów, a zamknięcie realizowane jest na dwa wkręty walcowe od czoła. Masa netto wynosi 5,42 kg, brutto 5,71 kg. Montaż natynkowy wewnątrz pomieszczeń zapewnia szybki dostęp do wnętrza i stabilne osadzenie na ścianie.

Zasilanie, akumulator i warunki pracy

Wbudowany transformator TRP 80 VA/16 V/18 V/20 V umieszczony jest w obudowie PC/ABS klasy UL94-V0. Zasilanie sieciowe ~230 V, 50 Hz w zakresie -15%/+10%, pobór maksymalny 400 mA. Na wyjściu dostępne są trzy napięcia przemienne: 16 V AC przy 5,0 A, 18 V AC przy 4,5 A lub 20 V AC przy 4,0 A, z tolerancją -5%/+15%. Miejsce na akumulator 17 Ah/12 V ołowiowo-kwasowy suchy SLA, z możliwością zastosowania 7 Ah w konfiguracjach z dodatkowymi modułami. Praca w temperaturze od -10°C do 40°C i wilgotności względnej do 90% zapewnia stabilność w typowych warunkach instalacyjnych. Stopień ochrony obudowy IP20.

Zabezpieczenia antysabotażowe i zgodność z normami

Zabezpieczenie antysabotażowe realizowane jest dwoma mikrowyłącznikami sygnalizującymi otwarcie obudowy i oderwanie od ściany. Styki NC/NO obciążalne do 0,5 A przy 50 V DC. Obudowa spełnia wymagania CE i RoHS oraz normę PN-EN50131 Stopień 3, co potwierdza jej przeznaczenie do systemów alarmowych klasy Grade 3. Producent deklaruje 2 lata gwarancji od daty produkcji. Typowe zastosowania to montaż central Paradox wraz z modułami rozszerzeń.
