Zestaw do obudów DIN PKAZ169

Montaż modułów DIN wewnątrz obudów bez fabrycznej szyny

Zestaw umożliwia instalację urządzeń i akcesoriów na szynie DIN w obudowach, które w standardowym wyposażeniu nie posiadają szyny montażowej. Rozwiązanie pozwala na szybkie przygotowanie wnętrza do zabudowy zasilaczy, przekaźników, modułów sterujących i innych elementów przeznaczonych do montażu na szynie TH35, bez konieczności wiercenia dodatkowych otworów czy stosowania uniwersalnych uchwytów.

Szyna jest mocowana na dystansach, co tworzy wolną przestrzeń pod urządzeniami i ułatwia prowadzenie okablowania.

Zastosowanie w obudowach Pulsar

Zestaw jest przeznaczony do serii AWO6, a także do obudów AWB i AWOH. Dzięki temu instalator może doposażyć istniejące szafki i obudowy natynkowe w funkcjonalny tor montażowy bez wymiany całej obudowy. Montaż szyny wewnątrz pozwala zachować szczelność i estetykę zewnętrzną obudowy, jednocześnie uzyskując dostęp do standardowego systemu DIN stosowanego w automatyce i instalacjach niskonapięciowych.

Rozwiązanie sprawdza się przy rozbudowie już zamontowanych punktów, modernizacji instalacji oraz w sytuacjach, gdy projekt wymaga umieszczenia modułów w kompaktowej, metalowej obudowie.

Budowa zestawu i montaż

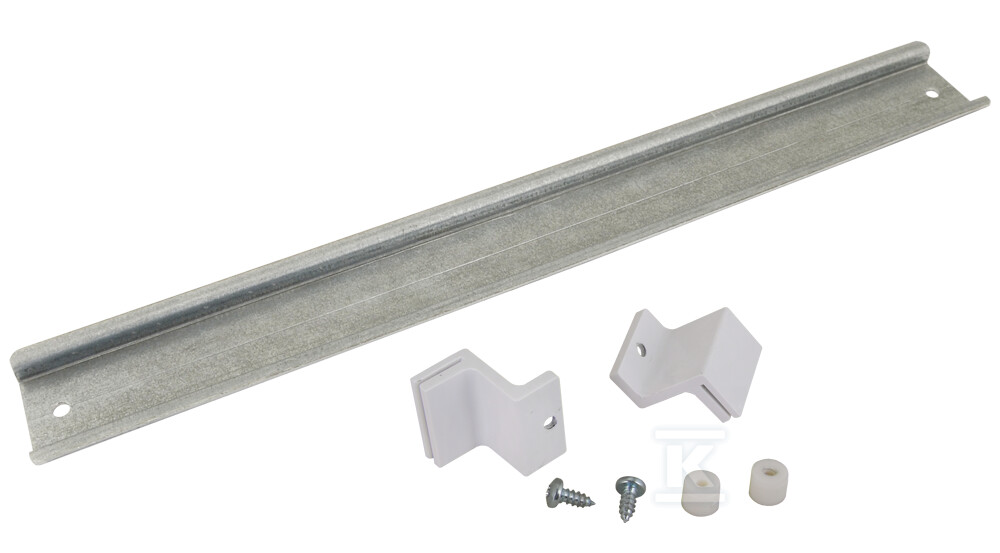

W skład zestawu wchodzi szyna TH35 o długości 320 mm oraz komplet elementów montażowych. Szyna jest mocowana na dystansach 19 mm, co zapewnia wygodne prowadzenie przewodów pod zamontowanymi urządzeniami.

Dołączone elementy montażowe to:

• 2 szt. blachowkrętów 3,9 x 9,5
• 2 szt. wsporników szyny ICT

Materiał wykonania to metal, co przekłada się na sztywność połączenia i odporność mechaniczną w warunkach montażowych. Wymiary szyny to długość 320 mm, wysokość 35 mm, głębokość 8 mm z tolerancją +/- 2 mm. Masa netto zestawu wynosi 0,124 kg, masa brutto 0,200 kg.

Warunki pracy i trwałość

Zestaw przeznaczony jest do pracy w II klasie środowiskowej w temperaturze od -10°C do 40°C. Zakres ten pokrywa typowe warunki instalacji wewnętrznych w obiektach przemysłowych, usługowych i biurowych.

Producent deklaruje gwarancję 2 lata od daty produkcji, co potwierdza przeznaczenie rozwiązania do zastosowań profesjonalnych i długoterminowych.
