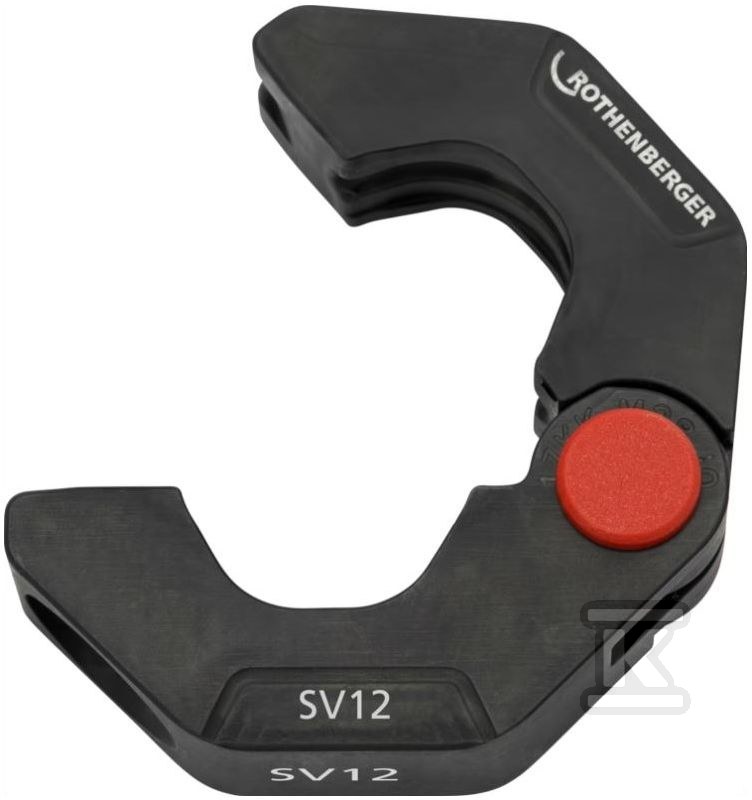

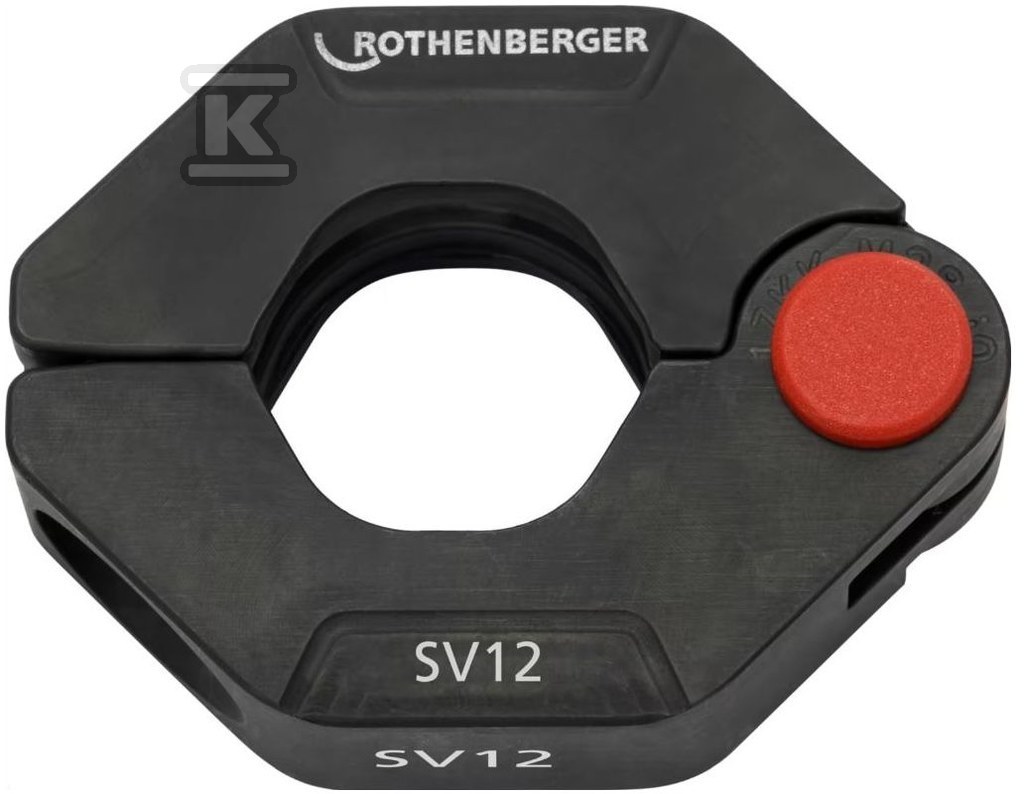

Pierścień zaciskowy SV12 1000003872

Pierścień zaciskowy do rur miedzianych i stalowych w trudno dostępnych miejscach

Pierścień zaciskowy profilu SV przeznaczony jest do zaciskania kształtek na metalowych systemach rurowych, w tym miedzi, stali i stali nierdzewnej. Konstrukcja pozwala na prawidłowe wykonanie połączenia w skomplikowanych sytuacjach montażowych, gdzie standardowe szczęki mają ograniczony dostęp. Profil SV zapewnia trójpunktowe zgniatanie złączki, co przekłada się na pewne i trwałe uszczelnienie bez konieczności użycia otwartego płomienia.

Konstrukcja i technologia DURA LAZR TEC

Rdzeniem rozwiązania jest technologia ROTHENBERGER DURA LAZR TEC®, czyli częściowe hartowanie laserowe. Proces zwiększa twardość o ok. 40 % i wydłuża żywotność narzędzia, podwajając liczbę cykli zaciskowych w porównaniu z pierścieniami niepoddawanymi dodatkowej obróbce. W praktyce oznacza to mniejsze zużycie roboczych powierzchni i stabilną geometrię zacisku przez dłuższy czas.

Materiałem jest wysoce sprężysta stal specjalna, odporna na odkształcenia przy stałym nacisku osiowym. Powierzchnia dodatkowo chroniona jest długotrwałą ochroną antykorozyjną. Pierścień umożliwia pozycjonowanie jedną ręką dzięki zintegrowanej pozycji blokującej, a możliwość obrotu o 180° pozwala swobodnie ustawić prasę względem kształtek w ciasnych przestrzeniach.

Kompatybilność i obsługa w praktyce

Pierścień współpracuje z prasami o stałej sile nacisku osiowego 19 kN lub 32 kN dostępnymi na rynku, przy kompatybilnym mocowaniu. Jest przystosowany do systemów szczęk pośrednich Compact i Standard, co ułatwia dopasowanie do posiadanego parku maszynowego instalatora.

Zakres pracy obejmuje rury o średnicy od 12 mm do 35 mm, co pokrywa typowe wymiary instalacji miedzianych i stalowych. Swobodny obrót o 180° oraz blokada pozycjonująca przyspieszają montaż i ograniczają konieczność przestawiania prasy w ciasnych wnękach.

Zastosowanie i odporność materiałowa

Profil SV został opracowany z myślą o aplikacjach na trudno dostępnych miejscach, gdzie precyzja zacisku decyduje o szczelności całego odcinka. Trójpunktowe zgniatanie zapewnia równomierne odkształcenie pierścienia zaciskowego i stabilne połączenie bez dodatkowej obróbki termicznej.

Dzięki stali specjalnej i ochronie antykorozyjnej narzędzie zachowuje parametry robocze w wilgotnym środowisku instalacji. Konstrukcja przeznaczona jest do zaciskania kształtek metalowych, w tym miedzianych.
