Czujnik temperatury średniej, kablowy, -40...100°C (NTC 1,8 k?), długość sondy 3 m, długość kabla 2 m STD190 5123060010

Czujnik temperatury uśredniającej do kanałów wentylacyjnych

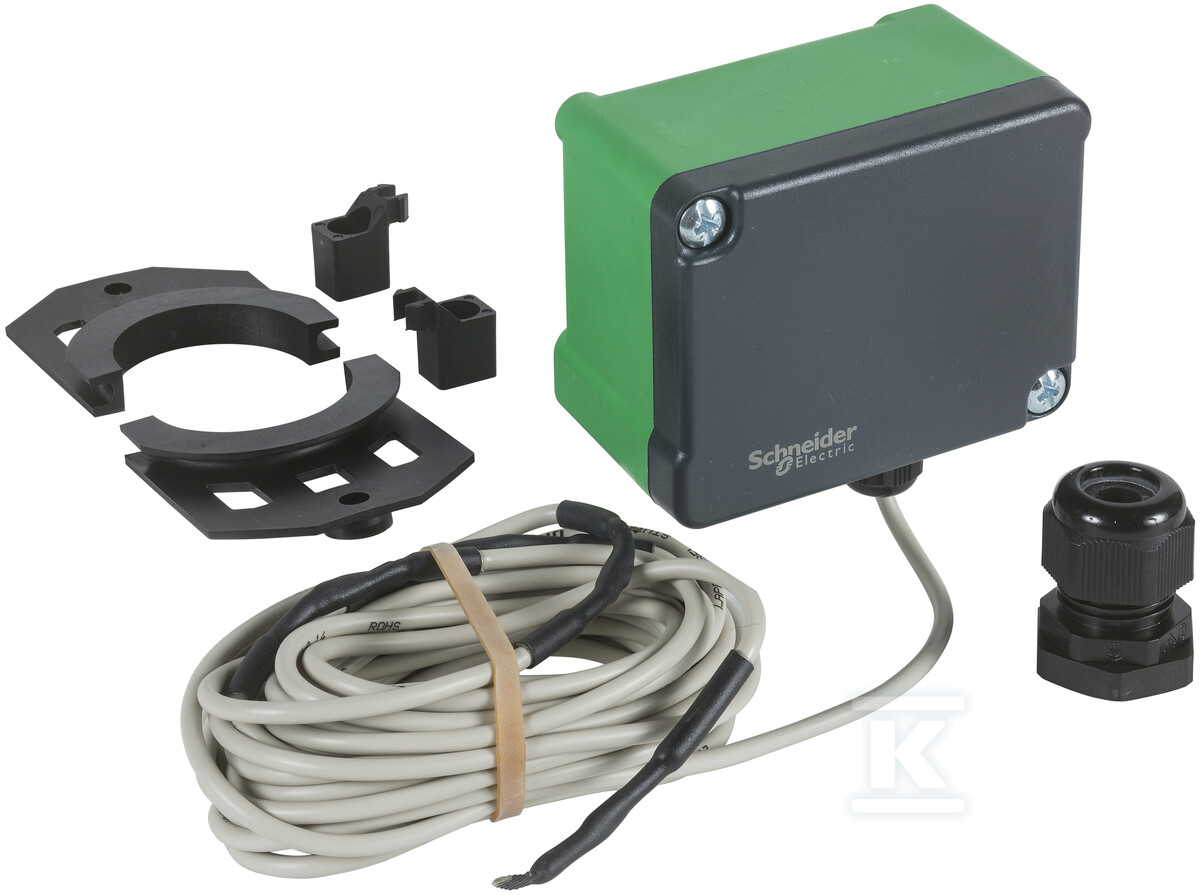

Spacelogic STD190 to czujnik temperatury średniej przeznaczony do pomiaru temperatury powietrza w kanałach wentylacyjnych i klimatyzacyjnych. Urządzenie uśrednia odczyt z czterech niezależnych termistorów rozmieszczonych w przekroju kanału, co pozwala uzyskać reprezentatywną wartość temperatury zamiast punktowego pomiaru. Rozwiązanie jest dostarczane jako kompletna jednostka z puszką przyłączeniową i czterema czujnikami na kablu, gotowe do zawieszenia na siatce lub na przewodach rozpiętych w poprzek kanału.

Budowa i montaż w kanale

Konstrukcja opiera się na czterech elementach pomiarowych NTC 1,8 k? w temperaturze 25 °C, umieszczonych na elastycznym przewodzie pomiarowym. Czujniki rozmieszczone są w odstępach 1 m, co daje długość pomiarową ok. 3 m, a odległość od pierwszego czujnika do puszki przyłączeniowej wynosi 2 m. Całkowita długość kabla to 5 m, co zapewnia swobodne doprowadzenie sygnału do regulatora bez dodatkowych przedłużeń.

Puszka przyłączeniowa ma klasę szczelności IP 65 i umożliwia montaż w warunkach typowych dla instalacji HVAC. Obudowa wykonana jest ze stali nierdzewnej, co zwiększa odporność na korozję i zabrudzenia w kanale. Wymiary puszki to ok. 64 x 58 mm przy wysokości ok. 35 mm, z przyłączem M16 x 1,5. Masa urządzenia to ok. 190 g, a z opakowaniem standardowym ok. 240 g.

Montaż przewiduje zawieszenie czujników na siatce lub na przewodach rozpiętych w poprzek kanału, dzięki czemu elementy pomiarowe znajdują się w strumieniu powietrza na całej długości. Taki układ minimalizuje wpływ stref martwych i nierównomiernego rozkładu temperatury.

Dokładność pomiaru i warunki pracy

Elementy pomiarowe pracują w zakresie temperatur roboczych od -40 °C do +100 °C, a zakres pomiarowy deklarowany dla aplikacji to -25 °C … +100 °C. Charakterystyka NTC 1,8 k? w 25 °C zapewnia kompatybilność z typowymi regulatorami i sterownikami HVAC.

Dokładność jest zależna od temperatury:

• ok. ±0,7 °C przy -25 °C
• ok. ±0,5 °C przy 0 °C
• ok. ±0,3 °C przy 25 °C
• ok. ±0,6 °C przy 50 °C
• ok. ±0,9 °C przy 75 °C
• ok. ±1,3 °C przy 100 °C

Czas odpowiedzi zależy od prędkości powietrza. Przy prędkości 1 m/s stała czasowa wynosi ok. 120 s, a przy 3 m/s ok. 80 s. Szybka reakcja na zmiany temperatury w kanale pozwala na stabilną regulację pracy central wentylacyjnych i klimatyzacyjnych.

Zastosowanie w instalacjach HVAC

Czujnik średniej temperatury jest przeznaczony do pomiaru temperatury powietrza w kanałach powietrznych, gdzie wymagana jest wartość uśredniona z przekroju. Dzięki czterem punktom pomiarowym urządzenie ogranicza błędy wynikające z lokalnych różnic temperatury, co przekłada się na dokładniejszą regulację nagrzewnic, chłodnic i mieszaczy.

Rozwiązanie sprawdza się w systemach wentylacji mechanicznej, klimatyzacji centralnej oraz w instalacjach z rekuperacją, gdzie stabilny odczyt temperatury kanałowej jest podstawą pracy regulatorów i automatyki budynku. Montaż na siatce lub na przewodach zawieszanych w kanale pozwala na szybką instalację bez konieczności ingerencji w obudowę kanału.
