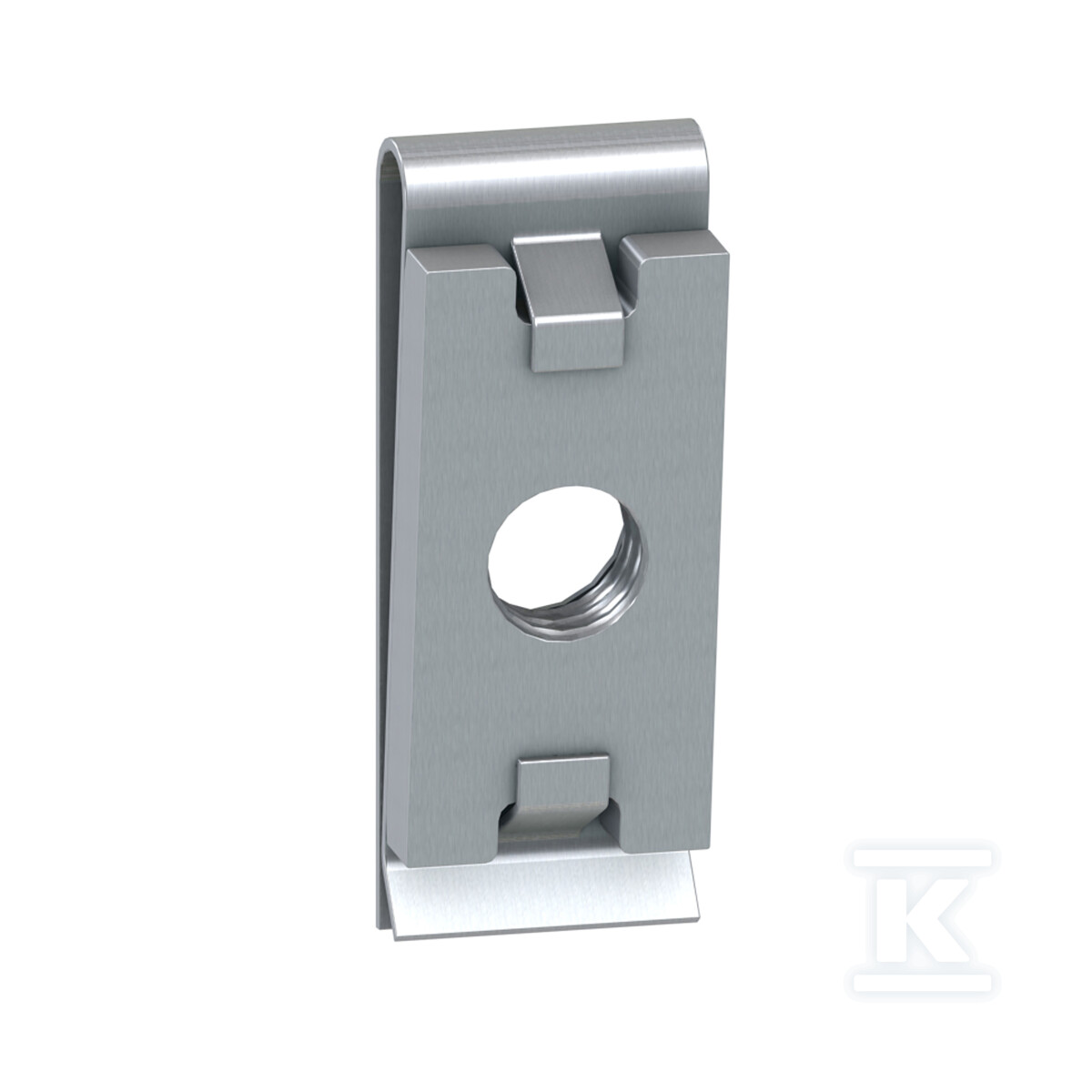

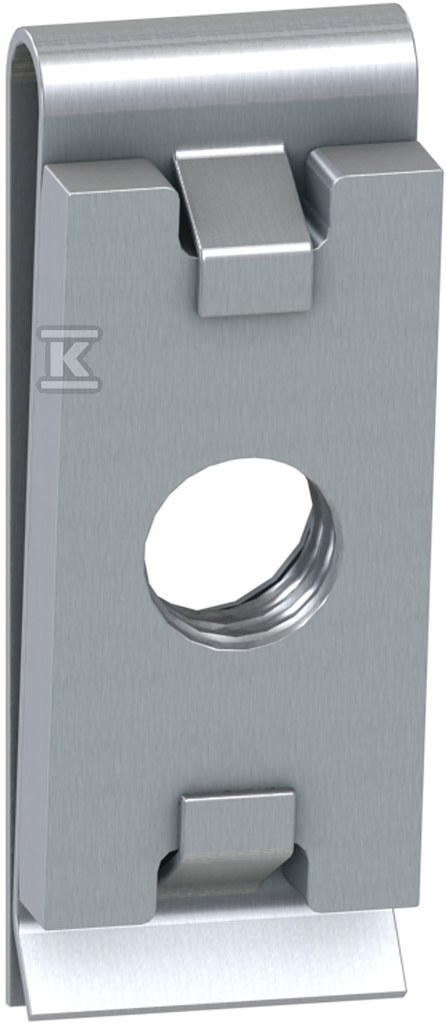

Nakrętka przesuwana M4 AF1EA4

Szybkie mocowanie na perforowanych płytach montażowych bez wiercenia

Przesuwna nakrętka klipsowa M4 umożliwia szybkie i elastyczne mocowanie urządzeń na płytach montażowych Telequick oraz płytach AA2 i AA3. Konstrukcja w kształcie litery U pozwala na wsunięcie elementu w szczelinę płyty i natychmiastowe zaczepienie, bez konieczności wiercenia otworów czy lutowania. Dzięki temu pozycję mocowania można zmieniać wielokrotnie, dopasowując układ aparatury do aktualnych potrzeb instalacji.

Konstrukcja i materiał

Nakrętka wykonana jest ze stali z powierzchniowym zabezpieczeniem ocynk galwaniczny/elektrolityczny. Stalowa obudowa zapewnia wysoką wytrzymałość mechaniczną i odporność na korozję w warunkach wilgotnych. Gwint metryczny M4, odpowiadający rozmiarowi #10 w calach, jest fabrycznie wycięty i gotowy do współpracy ze standardowymi śrubami M4. Element nie zawiera śruby, podkładki ani przyłącza uziemienia. Masa pojedynczej sztuki to ok. 0,004 kg, co przekłada się na minimalne obciążenie płyty i wygodę manipulacji przy montażu. Produkt dostarczany jest w opakowaniu zbiorczym 100 szt., z kodem EAN 3389110570045.

Zastosowanie i montaż

Rozwiązanie przeznaczone jest do montażu osprzętu na perforowanych płytach montażowych serii AM3EC i AM3MU, a także na płytach AA2 i AA3. Montaż polega na wyrównaniu krawędzi nakrętki ze szczeliną w płycie i dociśnięciu elementu do zaczepienia. Po zamocowaniu nakrętki wkręca się standardową śrubę M4, która utrzymuje aparaturę w pozycji. Taki sposób mocowania skraca czas instalacji, eliminuje prace wierceniowe i pozwala na późniejszą rekonfigurację układu bez uszkodzenia płyty.

Kompatybilność i warunki pracy

Nakrętka współpracuje z płytami montażowymi Telequick oraz z systemami Spacial SM. Dzięki przesuwnemu mechanizmowi umożliwia zmianę rozstawu urządzeń bez demontażu płyty. Stalowa konstrukcja z powłoką cynkową zapewnia stabilność w środowiskach o podwyższonej wilgotności i odporność na typowe obciążenia mechaniczne występujące w rozdzielnicach przemysłowych. Kompaktowe wymiary opakowania - ok. 20 mm długości, 10 mm szerokości i 5 mm wysokości przy wadze z opakowaniem ok. 0,02 kg - ułatwiają przechowywanie i logistykę.
