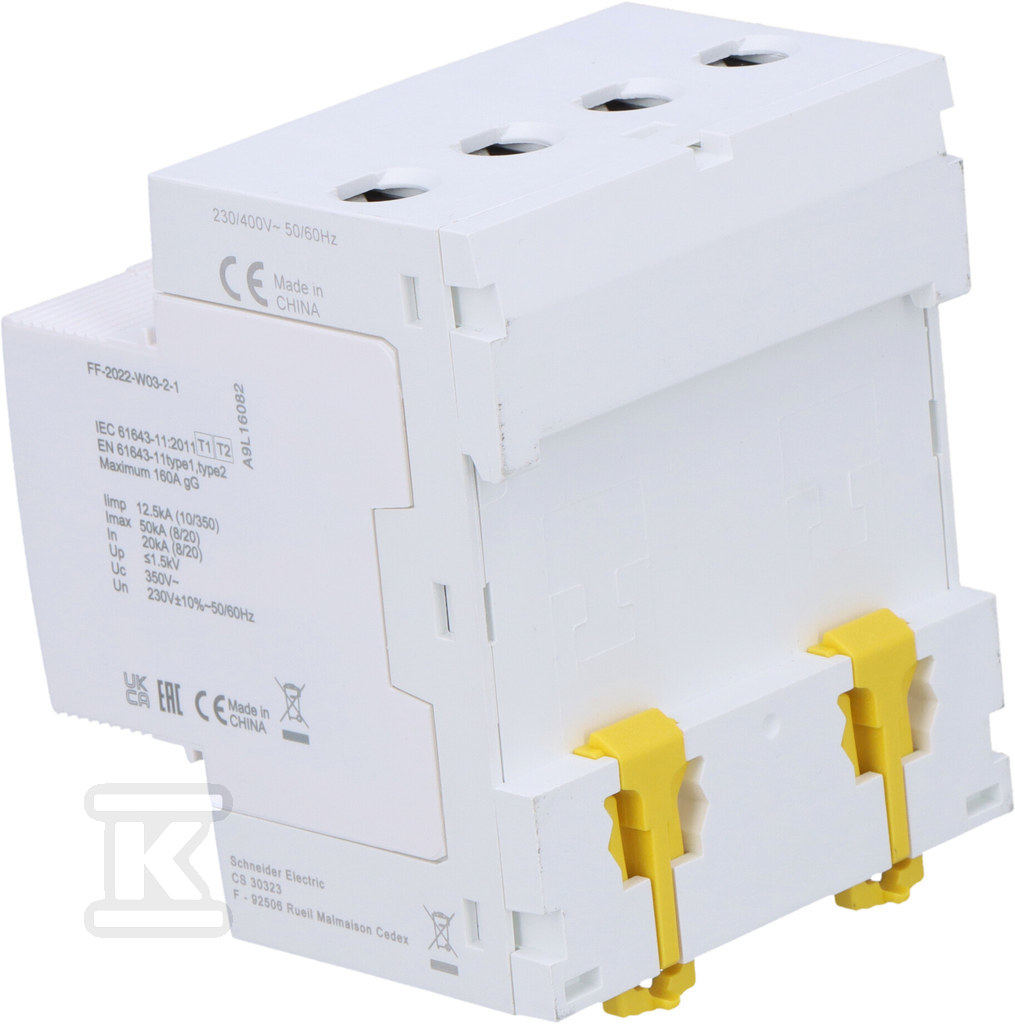

Ogranicznik przepięć iPRD1 12.5R-T12-3N 4-biegunowy Typ 1+2 (klasa B+C) A9L16482

Ochrona przed skutkami wyładowań atmosferycznych i przepięć

Burze i wyładowania atmosferyczne stanowią realne zagrożenie dla instalacji elektrycznych i podłączonych urządzeń. Każdego roku dochodzi do miliardów uderzeń piorunów, które mogą powodować pożary i uszkodzenia sprzętu elektronicznego. Ogranicznik przepięć iPRD1 12.5R-T12-3N to kluczowy element systemu ochrony, zaprojektowany aby minimalizować ryzyko takich zdarzeń. Urządzenie to skutecznie chroni przed skutkami zarówno bezpośrednich, jak i pośrednich wyładowań atmosferycznych oraz przepięć łączeniowych.

Funkcjonalność i zastosowanie

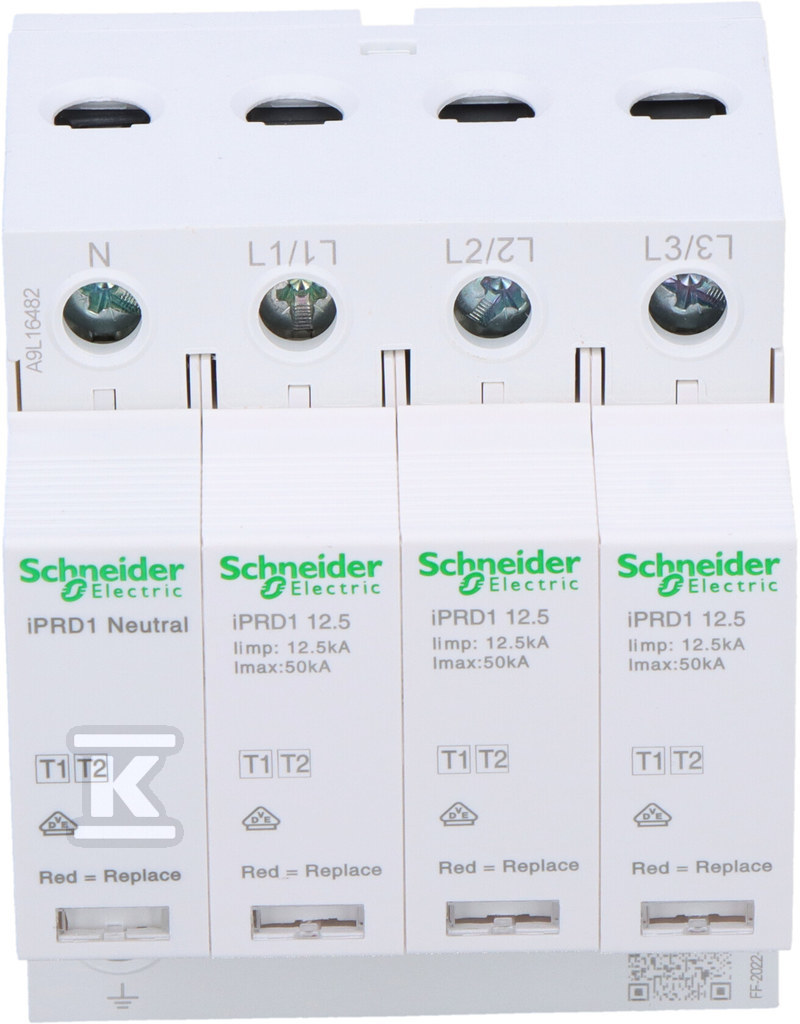

Ogranicznik przepięć iPRD1 12.5R-T12-3N to czterobiegunowe urządzenie (3P+N) klasy T1+T2 (B+C), przeznaczone do montażu na szynie DIN TH-35 mm. Jego konstrukcja oparta na technologii iskiernikowo-warystorowej zapewnia szybką i efektywną reakcję na nagłe skoki napięcia. Posiada wbudowany styk sygnalizacyjny, który optycznie informuje o zadziałaniu urządzenia – biały kolor oznacza stan sprawności, czerwony – uszkodzenie wymagające wymiany. Dzięki temu łatwo monitorować stan ochrony instalacji.

Urządzenie jest kompatybilne z sieciami TN-S oraz TT, co czyni go uniwersalnym rozwiązaniem dla szerokiego zakresu zastosowań – od instalacji domowych po obiekty przemysłowe. Maksymalny przekrój przewodów do 35 mm2 (jedno-/wielodrutowych) oraz 25 mm2 (elastycznych) zapewnia łatwość integracji z istniejącą infrastrukturą elektryczną.

Kluczowe cechy i korzyści

• Wysoka skuteczność ochrony: Prąd udarowy 12.5 kA zapewnia skuteczną ochronę przed skutkami bezpośrednich wyładowań atmosferycznych.
• Wszechstronność: Klasa T1+T2 (B+C) umożliwia zastosowanie w różnych typach instalacji elektrycznych.
• Sygnalizacja stanu: Wbudowany styk sygnalizacyjny z optyczną wskazaniem stanu pozwala na szybką identyfikację uszkodzeń i konieczności wymiany urządzenia.
• Łatwy montaż: Montaż na standardowej szynie DIN TH-35 mm ułatwia instalację i integrację z istniejącą infrastrukturą.
• Kompatybilność z różnymi sieciami: Obsługa systemów TN-S i TT zapewnia szerokie spektrum zastosowań.
• Bezpieczeństwo: Zgodność z normami IEC/EN 61643-11:2011 gwarantuje wysoki poziom bezpieczeństwa użytkowania.
• Kompaktowy rozmiar: Zajmuje 8 modułów w rozdzielnicy, co pozwala na oszczędność miejsca.
• Wytrzymałość: Napięcie trwałej pracy do 350V AC oraz znamionowe napięcie AC 400V zapewniają niezawodne działanie w różnych warunkach eksploatacyjnych.
