Czujnik temperatury, przylgowy, -20...70°C (NTC 10 k?), dla rurociągów do DN100 STC500 5123218010

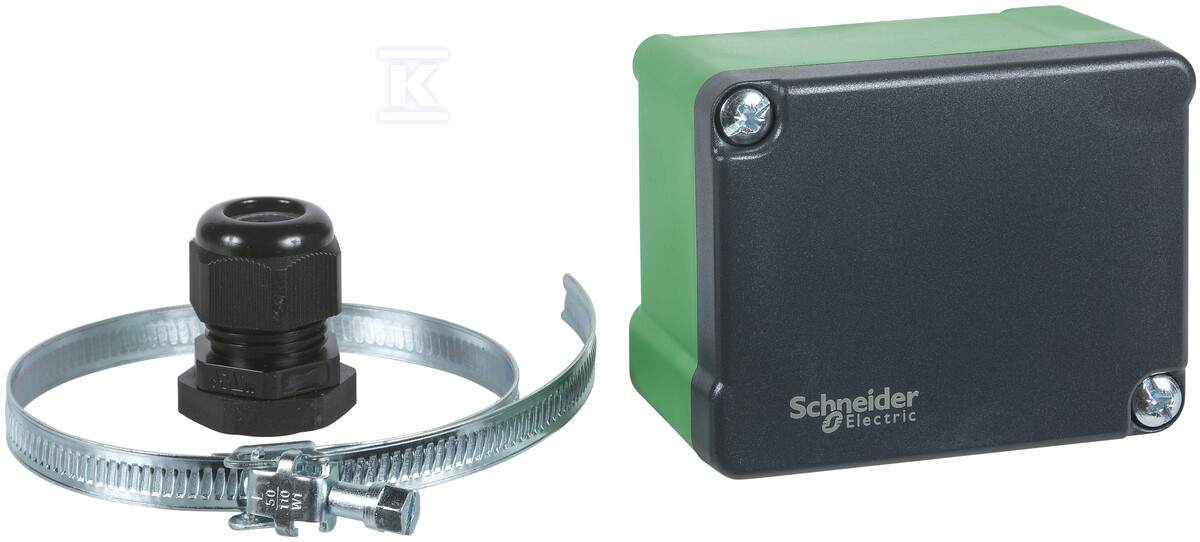

Przylgowy czujnik temperatury do montażu na rurociągach

Rozwiązanie do pomiaru temperatury powierzchni rur w instalacjach grzewczych i chłodniczych. Czujnik STC500 pracuje z elementem NTC 10 k? w temperaturze 25 °C i jest przeznaczony do montażu przylgowego na rurociągach do DN100. Dzięki konstrukcji z obejką montażową nadaje się do modernizacji istniejących instalacji bez konieczności ingerencji w przewód.

Konstrukcja obudowy i montaż

Obudowa wykonana z tworzywa poliamidowego ma wymiary 84 mm wysokości, 65 mm szerokości i 44 mm głębokości, przy masie około 115 g. Stopień ochrony IP65 zapewnia odporność na zapylenie i zachlapanie, a złączka kablowa O 20 mm, gwint M20x1,5, umożliwia wprowadzenie przewodu do wnętrza. Element czujnika znajduje się wewnątrz obudowy, a połączenie z rurą realizowane jest za pomocą obejmy prowadzonej przez podstawę montażową. Maksymalna średnica rury to 100 mm, co odpowiada zastosowaniu do DN100. Montaż przylgowy pozwala na szybkie założenie czujnika na istniejący odcinek rurociągu, co producent wskazuje jako zaletę w aplikacjach retrofit.

Dokładność pomiaru i warunki pracy

Czujnik umożliwia aktywny i pasywny pomiar temperatury z elementem NTC 10 k?. Stała czasowa wynosi około 66 s. Dokładność w zakresie roboczym wynosi ±0,2 °C w temperaturach 0 °C, 25 °C, 50 °C i 70 °C, ±0,5 °C w -25 °C oraz 100 °C. Zakres pomiaru deklarowany w danych technicznych to -40 ... 130 °C, a zakres pracy typowy dla aplikacji przylgowej to -20 ... 70 °C. Temperatura otoczenia w warunkach pracy to -40 ... 130 °C, przy maksymalnej wilgotności względnej 95 % bez kondensacji. Zgodność EMC potwierdzona jest normami EN 50081-1 i EN 50082-1. Urządzenie nie ma wyświetlacza, zasilania własnego ani wyjść analogowych, pracuje jako czujnik rezystancyjny.

Zastosowanie w instalacjach HVAC

Czujnik przeznaczony jest do pomiaru temperatury wody w rurociągach i montażu na powierzchni rur. Stosowany jest do kontroli lub ograniczenia temperatury przepływu wody, ograniczenia temperatury linii powrotnej oraz linii ciepłej wody użytkowej. Brak komunikacji bezprzewodowej, protokołów KNX, Modbus, BACnet, WiFi, Bluetooth czy NFC upraszcza integrację w klasycznych układach regulacji opartych na czujnikach rezystancyjnych. Dostępność certyfikatów kalibracji wspiera wdrożenia wymagające dokumentacji pomiarowej.
