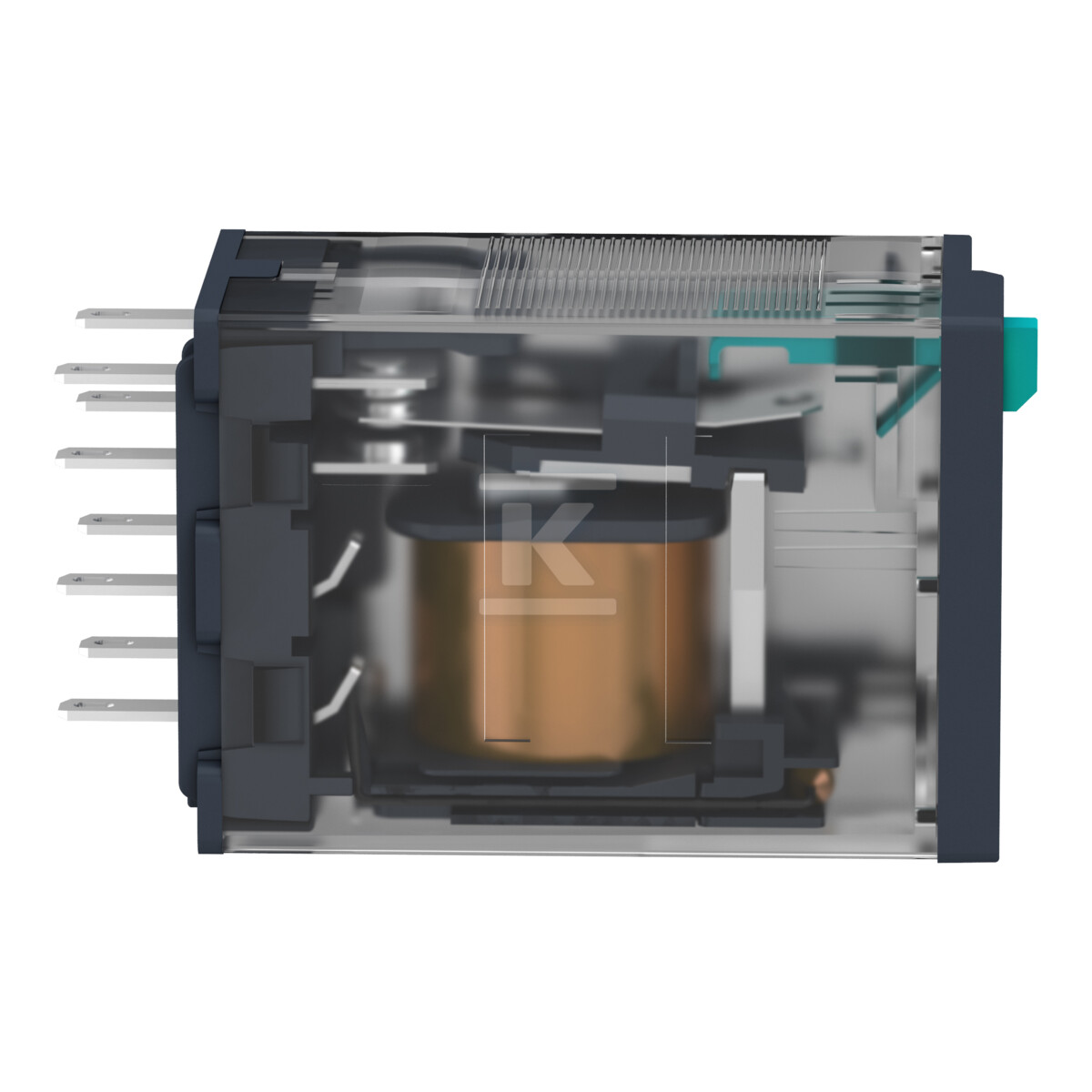

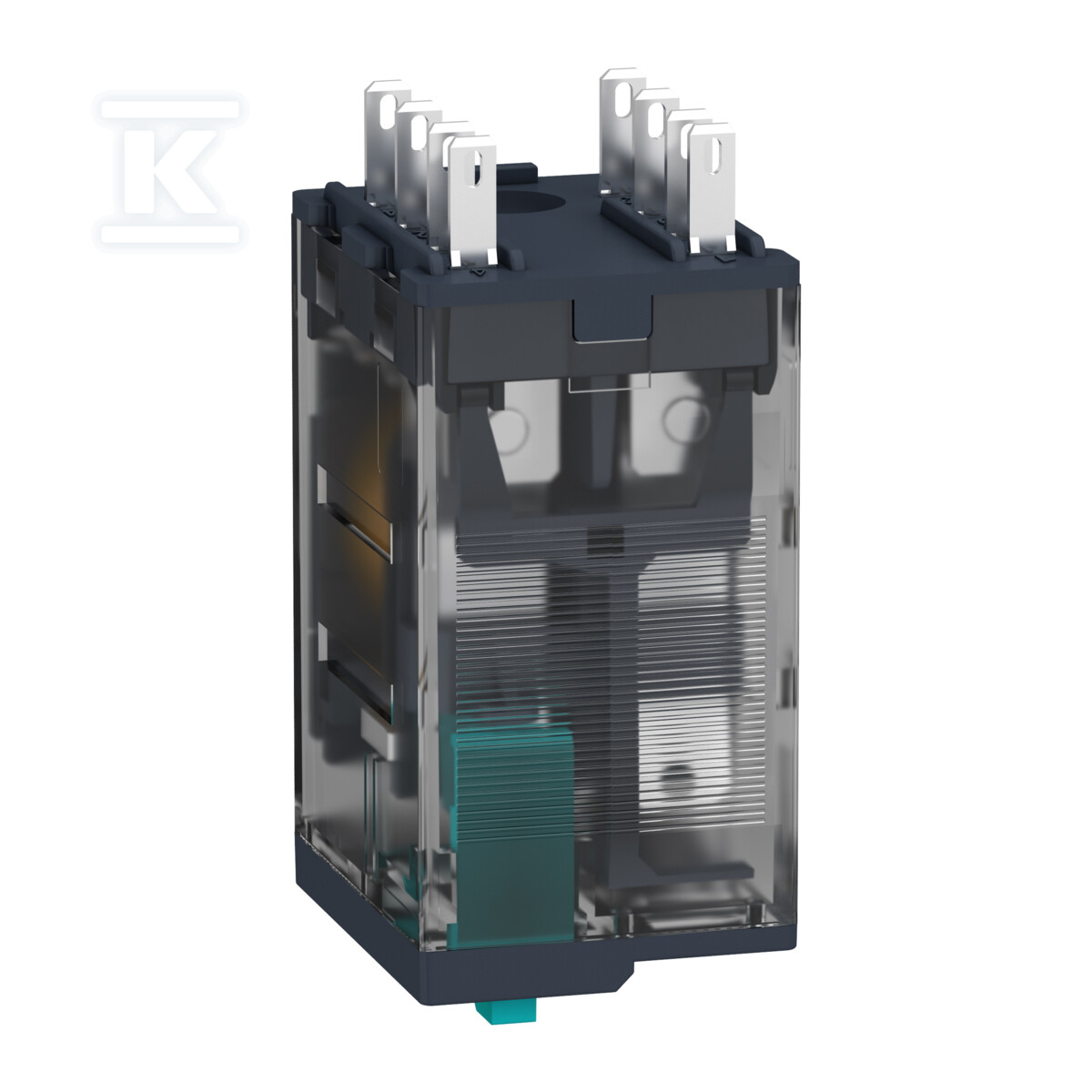

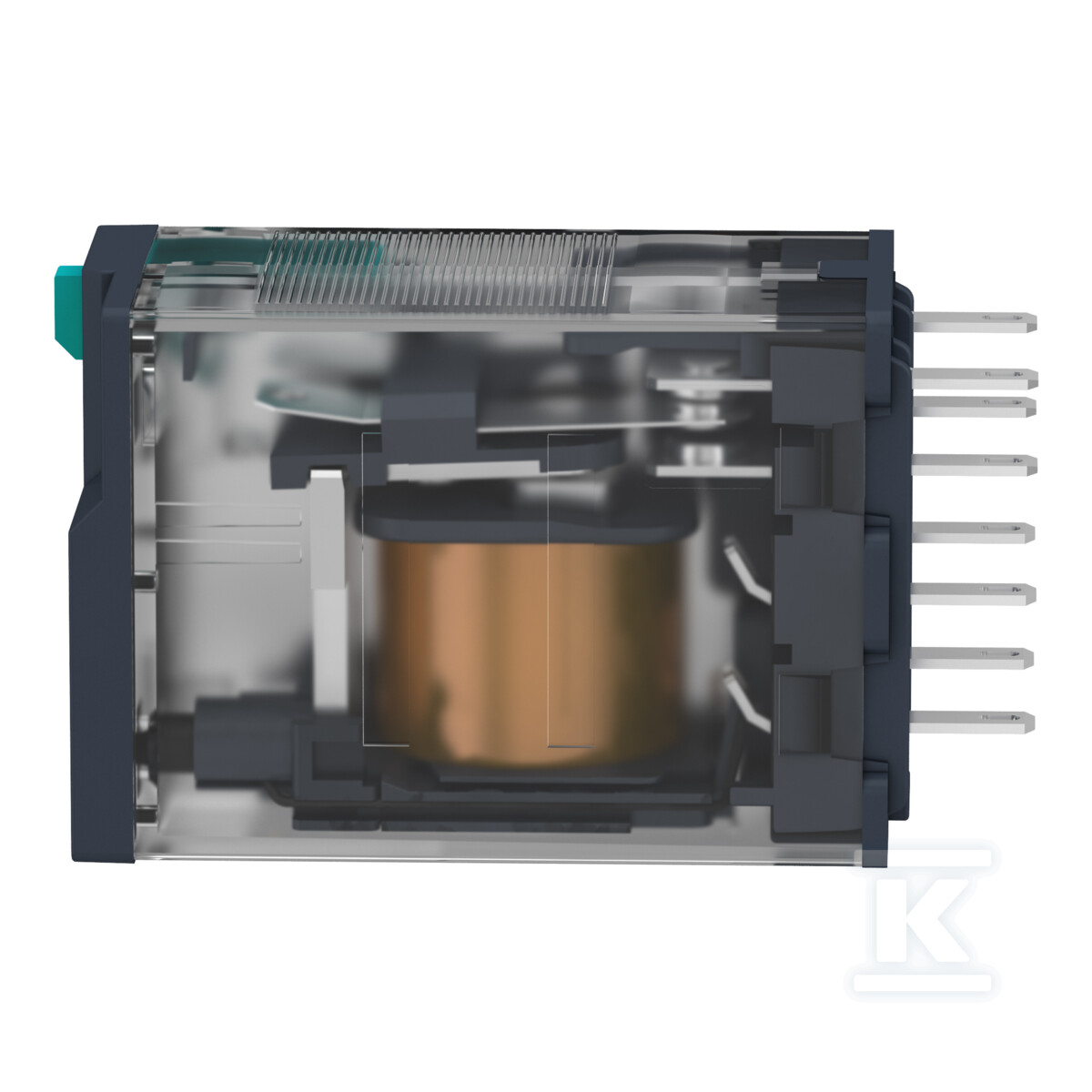

Przekaźnik miniaturowy Zelio RXM 110V DC, 6A, 4 styki C/O RXM4AB1FD

Kompaktowy przekaźnik wtykowy do aplikacji przemysłowych

Przekaźniki miniaturowe Zelio RXM z rodziny Harmony to sprawdzone komponenty automatyki przemysłowej, cenione za niezawodność w prostych i złożonych systemach sterowania. Model RXM4AB1FD pracuje z napięciem sterowania 110V DC, obsługuje obciążenie do 6A i oferuje 4 styki przełączne C/O (common + normally open + normally closed) - konfiguracja umożliwiająca elastyczne budowanie obwodów logicznych.

Konstrukcja i cechy użytkowe

Obudowa o szerokości 21 mm (wysokość 27 mm, głębokość 55 mm) pozwala na oszczędne zagospodarowanie przestrzeni w rozdzielnicach i szafach sterowniczych. Stopień ochrony IP40 zapewnia skuteczną barierę dla ciał stałych powyżej 1 mm - wystarczający poziom dla typowych warunków wewnątrz szaf sterowniczych.

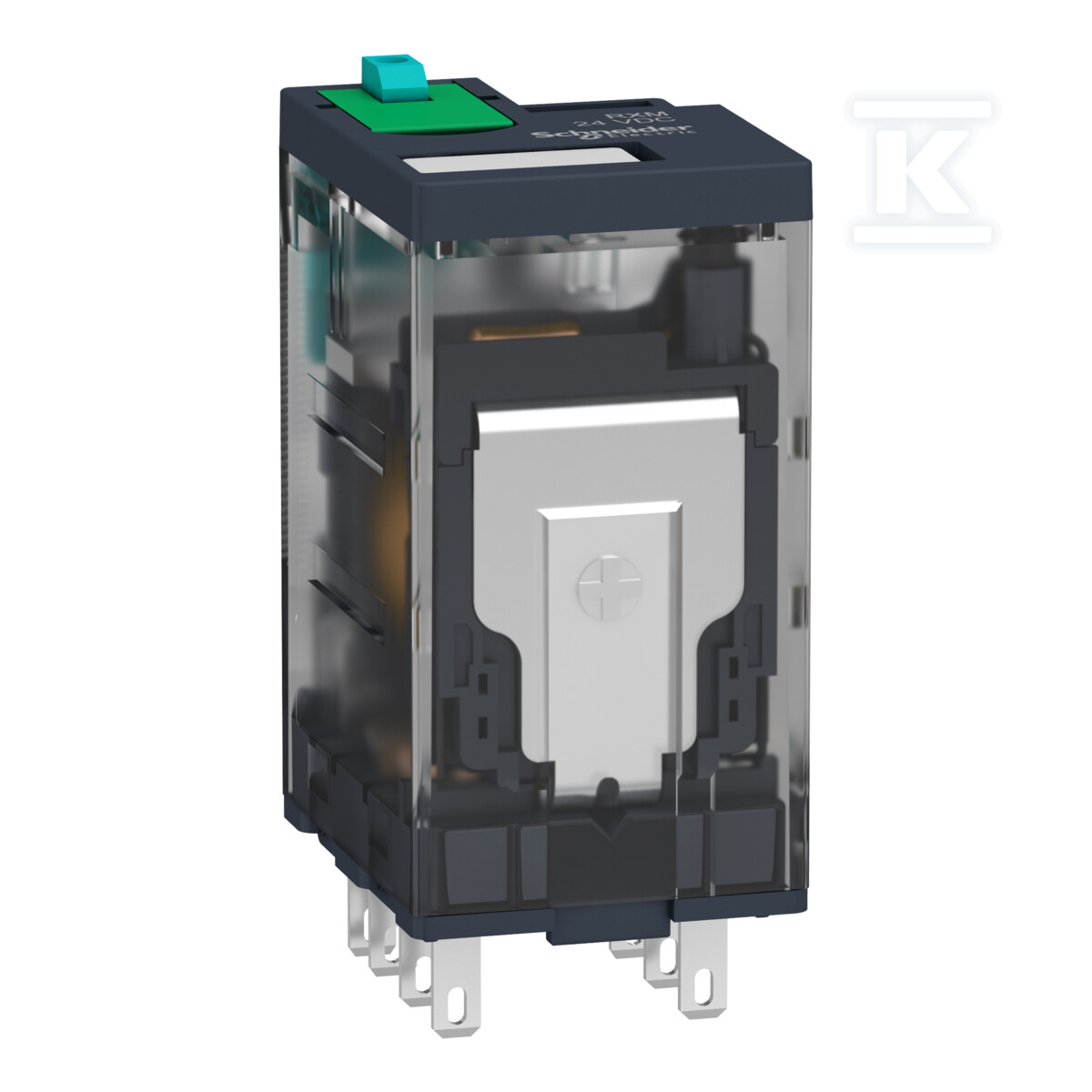

Przekaźnik jest niespolaryzowany - nie trzeba zwracać uwagi na polaryzację przy podłączaniu cewki - oraz pracuje w trybie monostabilnym (powraca do pozycji spoczynkowej po zdjęciu napięcia sterującego). Wyposażono go w blokowany przycisk testowy uruchamiany chwilowo przez wciśnięcie niebieskiego przycisku na froncie - blokuje się przez odwrócenie zielonej części do góry. Obok znajduje się mechaniczny wskaźnik stanu styku z pomarańczową flagą sygnalizującą aktualny stan połączeń wewnętrznych. Te dwa elementy pozwalają na szybkie sprawdzenie działania przekaźnika bez konieczności demontażu czy podłączania miernika.

Montaż i okablowanie

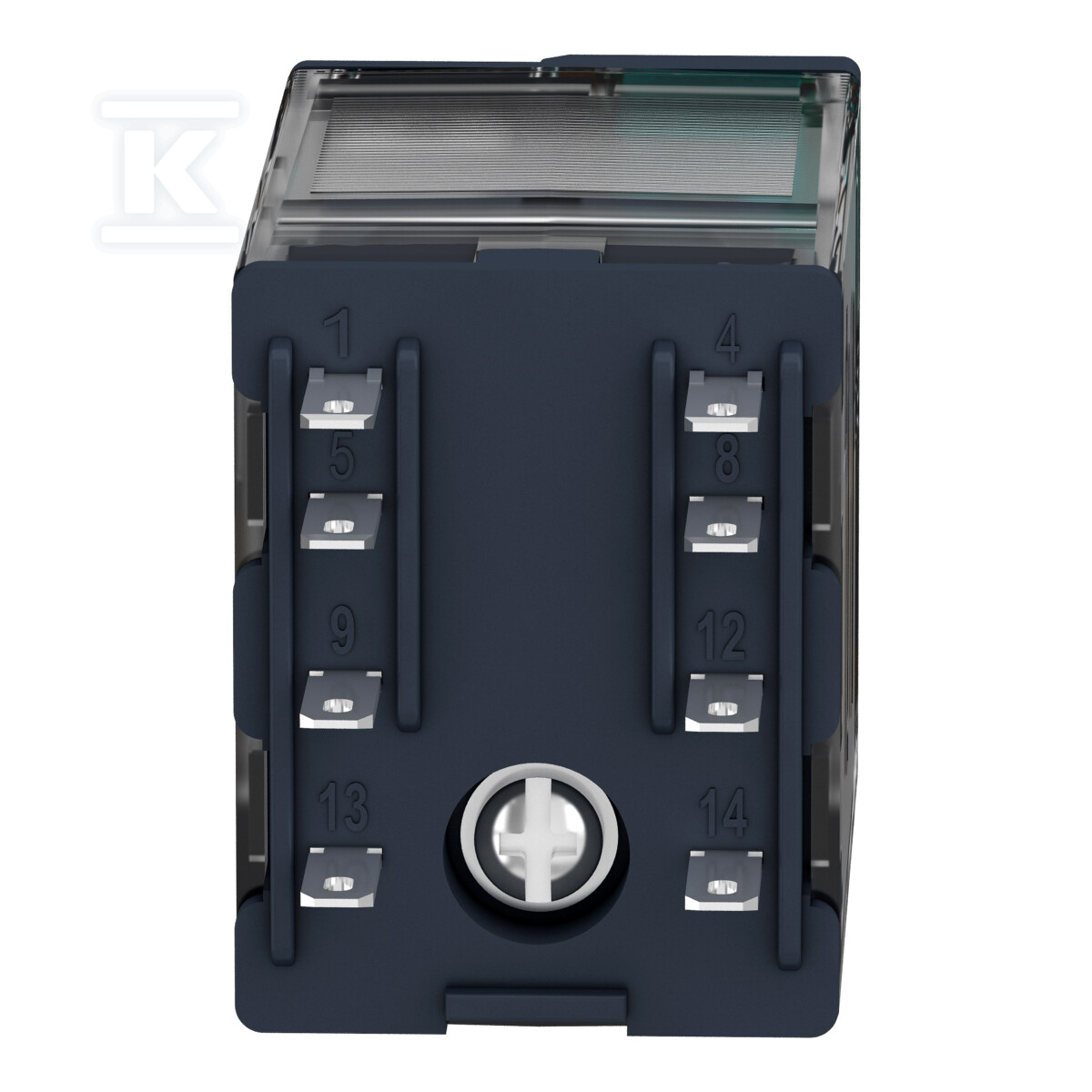

RXM4AB1FD to przekaźnik wtykowy przeznaczony do gniazd serii RXZE (dostępne wersje z zaciskiem śrubowym lub push-in). System zatrzasków sprężynowych gniazda eliminuje potrzebę używania śrubokręta podczas okablowania - oszczędza to nawet do 65% czasu instalacji względem tradycyjnych rozwiązań. Siła zrywająca zatrzasku wynosi 20 kg, co zapewnia pewne trzymanie przewodów nawet przy wibracjach.

Przekaźnik montuje się bezpośrednio na szynie DIN lub za pomocą adaptera na panelu. Dla aplikacji narażonych na drgania można dodać plastikowy lub metalowy zacisk mocujący (dostępny jako akcesorium).

Trwałość, ochrona i normy

Trwałość mechaniczna sięga 10 milionów cykli, a elektryczna - 100 tysięcy cykli, co przekłada się na długą eksploatację bez konieczności wymiany. Opcjonalne moduły ochronne (dioda, dioda z LED, warystor z LED, obwód RC) pozwalają dopasować poziom zabezpieczenia cewki do specyfiki aplikacji - szczególnie istotne przy obciążeniach indukcyjnych.

Produkt spełnia wymagania międzynarodowych standardów: CE, UL, CSA, IEC, a także posiada certyfikaty EAC i Lloyd's Register dla aplikacji morskich. Zgodność z dyrektywami RoHS i REACH potwierdza ograniczenie substancji niebezpiecznych - istotne przy projektowaniu urządzeń eksportowanych na rynki międzynarodowe.

Przekaźniki Zelio RXM sprawdzają się jako uzupełnienie logiki przewodowej sterowników PLC - pozwalają rozbudować system automatyki o dodatkowe obwody bez ingerencji w program sterownika.
