Przedłużenie dźwigni do rozłącznika TeSys GS 10x10 400mm 50-400A GS2AE21

Przedłużenie wału do zewnętrznej obsługi rozłączników TeSys GS

Przedłużenie wału umożliwia przeniesienie napędu z rozłącznika na zewnętrzną dźwignię manewrową, gdy aparat jest zamontowany w szafie lub w miejscu niedostępnym bezpośrednio z przodu. Długość 400 mm i przekrój 10 mm x 10 mm pozwalają na prowadzenie wału przez przegrody rozdzielnicy bez utraty sztywności, a konstrukcja jest przeznaczona do pracy z rozłącznikami bezpiecznikowymi i rozłącznikami TeSys GS oraz TeSys GS w zakresie 50 A do 400 A.

Zastosowanie i kompatybilność

Akcesorium jest przeznaczone do rozłączników Schneider Electric TeSys GS, TeSys GS serii 50 do 400 A oraz do przełączników 100 do 400 A. W praktyce instalacyjnej pasuje do aparatów GS2 z serii GS2F, GS2G, GS2J, GS2K, GS2L, GS2M, GS2N, GS2P, GS2Q oraz do rozłączników TeSys GS.

• kompletny układ wymaga rozłącznika + wału + dźwigni manewrowej, akcesoria są dobierane oddzielnie
• przeznaczony do rozłączników GS1/GS2 bezpiecznikowych oraz przełączników bezbezpiecznikowych
• typowe prądy znamionowe aparatów współpracujących: 50 A, 60 A, 63 A, 100 A, 125 A, 160 A, 200 A, 250 A, 315 A, 400 A

Wał zapewnia wysokie parametry zwarciowe do 100 kA w połączeniu z odpowiednim rozłącznikiem, co jest istotne przy zabezpieczeniu obwodów o dużym prądzie zwarciowym. Rozwiązanie pozwala zachować kompaktowe i wytrzymałe dźwignie manewrowe oraz skuteczną ochronę dzięki szybkiemu łączeniu bezpieczników.

Budowa i parametry mechaniczne

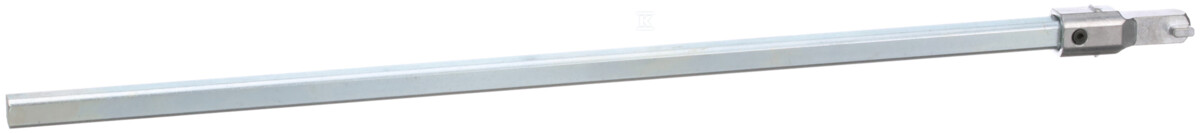

Wał ma długość 400 mm przy przekroju kwadratowym 10 mm x 10 mm. Masa produktu wynosi ok. 0,32 kg, co ułatwia montaż w pionie i poziomie bez dodatkowego podparcia. Powierzchnia i tolerancje przekroju są dopasowane do standardowych otworów prowadzacych w drzwiach szaf i panelach rozdzielnic.

Konstrukcja jest przeznaczona do pracy z zewnętrzną dźwignią manewrową rozłączników GS2. Dzięki sztywnej przekładce moment obrotowy jest przenoszony bez zauważalnego luzu, a prowadzenie wału minimalizuje ryzyko zacinania się mechanizmu. Rozwiązanie jest stosowane tam, gdzie wymagana jest obsługa z zewnątrz obudowy przy zachowaniu szczelności i bezpieczeństwa.

Zgodność, normy i warunki eksploatacji

Produkt jest zgodny z wymogami RoHS oraz RoHS Phthalates Compliant. W dokumentacji producenta wskazana jest gwarancja kontraktowa 18 miesięcy.

Opakowanie wykonane jest z tektury. Akcesorium jest klasyfikowane jako część zamienna do sterowania, typ Shaft Extension, w ramach serii TeSys GS.
