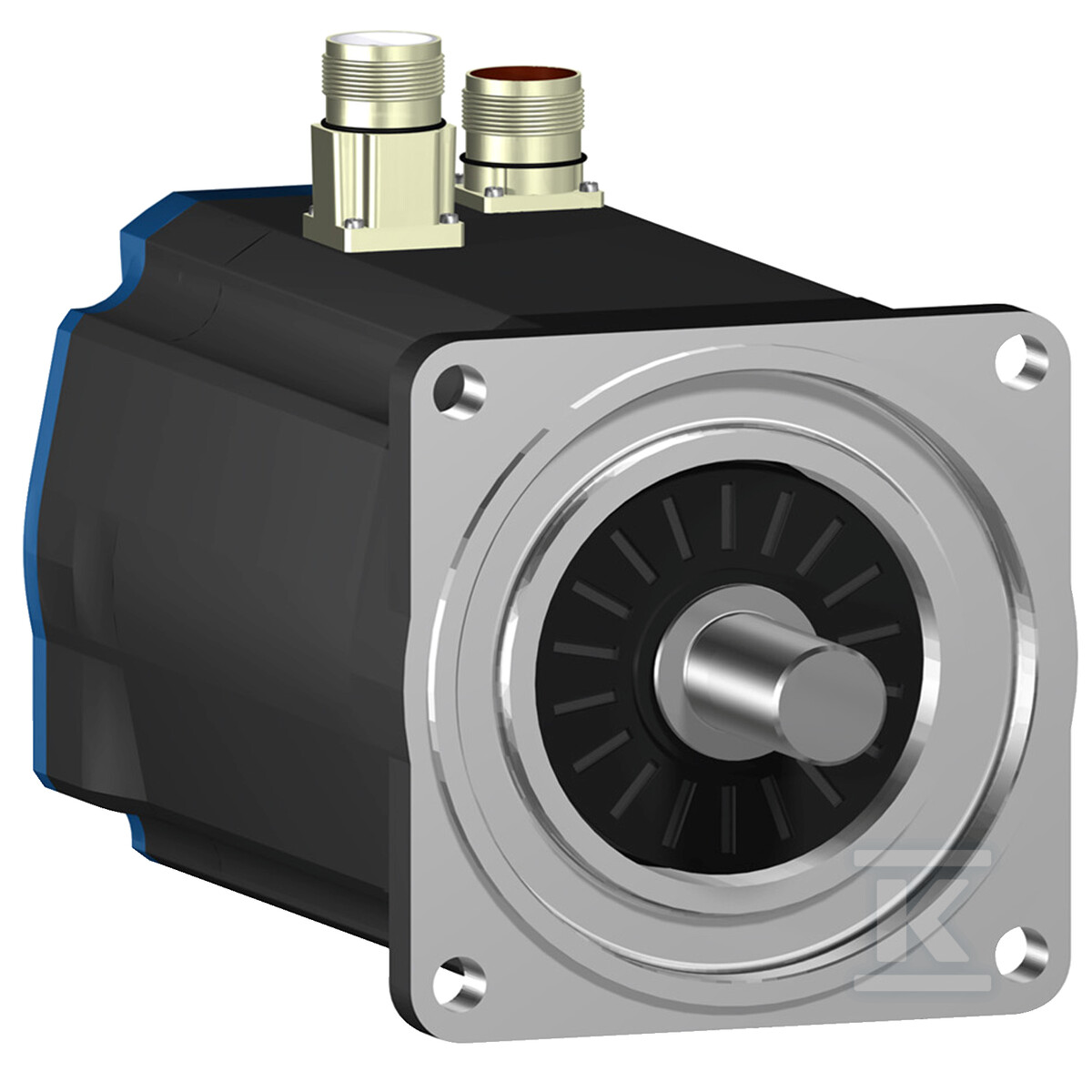

Serwosilnik AC BSH, 3.4 N.m, 2500 obr/min, wał wpustowy, z hamulcem trzymającym, IP50 BSH1002P11F1A

Serwosilnik AC BSH z hamulcem trzymającym do precyzyjnych napędów

Serwosilnik AC z rodziny BSH przeznaczony do napędów wymagających powtarzalnej kontroli położenia i prędkości. Wersja z wałem wpustowym i zintegrowanym hamulcem trzymającym, w klasie szczelności IP50, przeznaczona do zastosowań przemysłowych gdzie potrzebne jest utrzymanie pozycji po wyłączeniu zasilania.

Układ napędowy oparty jest na silniku trójfazowym synchronicznym. W oznaczeniu typowym podano moment 3,4 N.m przy prędkości 2500 obr/min. Dane katalogowe wskazują moc znamionową 0,95 kW. Silnik pracuje w sieci AC 480 V, 3-fazowej, w zakresie częstotliwości 50 ... 60 Hz. Liczba biegunów wynosi 8.

Budowa mechaniczna i wykonanie

Wał wykonany jako wał wpustowy, rodzaj mocowania wału na klucz. Rozwiązanie ułatwia szybki montaż sprzęgła, przekładni lub koła pasowego bez dodatkowych adapterów. Hamulec trzymający jest elementem fabrycznie przewidzianym w tej wersji, co pozwala na bezpieczne utrzymanie obciążenia w stanie bez zasilania.

Stopień ochrony IP50 ogranicza dostęp pyłu do wnętrza obudowy i chroni przed ciałami stałymi, bez ochrony przed wnikaniem wody. Zakres temperatur pracy 0 ... 20 °C definiuje warunki środowiskowe, w których silnik zachowuje parametry znamionowe. Brak ochrony antykondensacyjnej oznacza, że urządzenie nie jest przeznaczone do pracy w środowisku o dużej wilgotności i skropleniach.

Parametry elektryczne i warunki pracy

Silnik zasilany jest napięciem znamionowym 480 V AC, 3 fazy, przy częstotliwości znamionowej 50 ... 60 Hz. Moc znamionowa przy częstotliwości znamionowej to 0,95 kW. Znamionowy moment obrotowy wynosi 4,5 Nm.

Współpraca z przemiennikiem częstotliwości nie jest przewidziana w tej wersji. Nie występuje przeciwwybuchowość. Brak czujnika temperatury PTC oraz brak rezystancyjnego czujnika temperatury RTD. Przeciążalność nie jest deklarowana.

Zastosowanie i kompatybilność

Silnik trójfazowy synchroniczny zapewnia powtarzalną charakterystykę momentu i prędkości, przydatną w dedykowanych układach sterowania. Brak integracji z przemiennikiem częstotliwości oraz brak czujników temperatury zawężają zastosowanie do sterowników dedykowanych dla tej serii.
