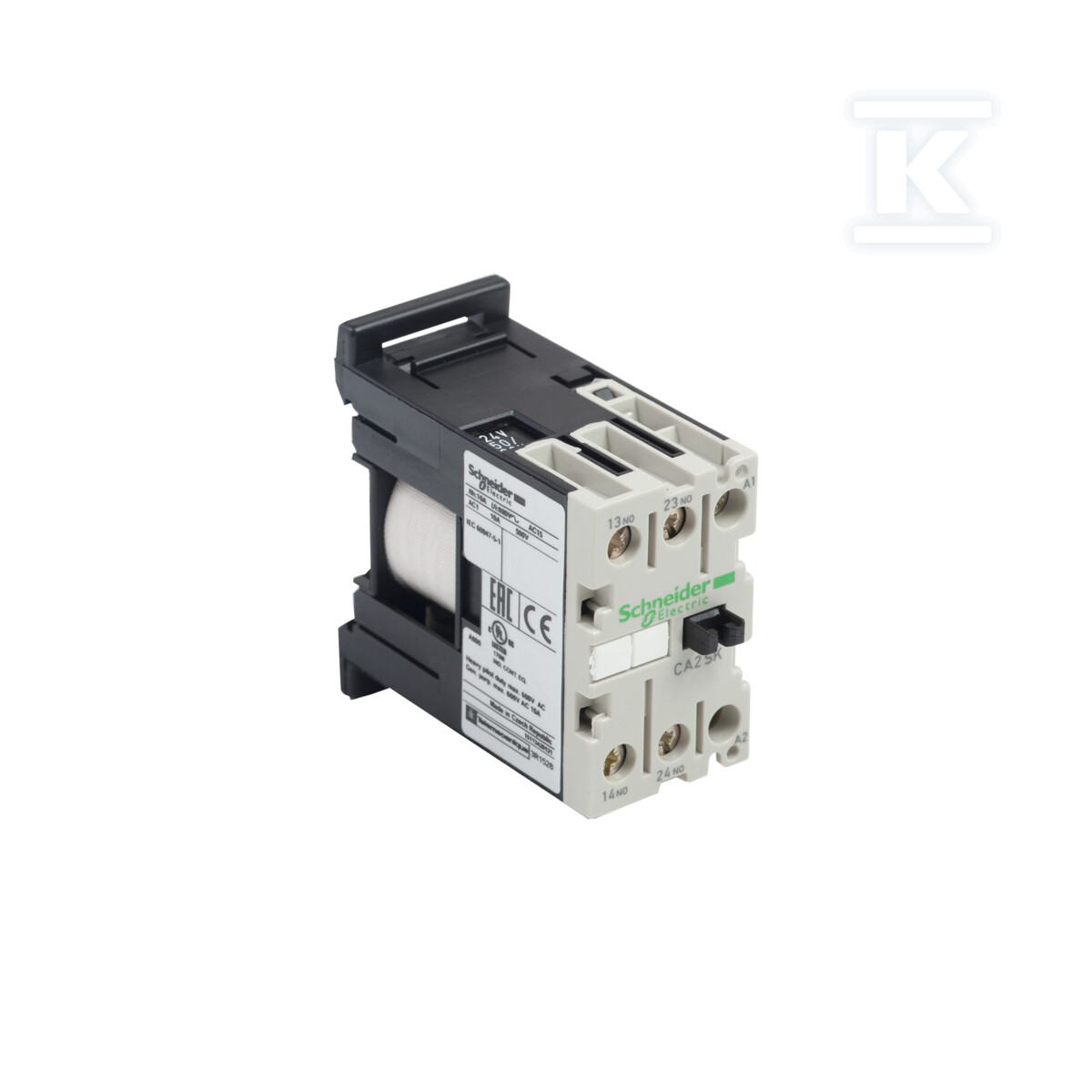

Stycznik pomocniczy miniaturowy TeSys SK 2NO cewka 230VAC zaciski skrzynkowe CA2SK20P7

Miniaturowy stycznik pomocniczy TeSys SK z cewką 230 V AC i dwoma stykami zwiernymi

Stycznik pomocniczy serii TeSys SK przeznaczony jest do sterowania obwodami pomocniczymi w automatyce przemysłowej. W wersji CA2SK20P7 zapewnia dwa styki zwierne NO, cewkę sterującą 230 V AC 50/60 Hz oraz prąd znamionowy 10 A przy 400 V. Konstrukcja modułowa pozwala na montaż na szynie DIN 35 mm lub bezpośrednio na płycie, a przyłącze obwodu pomocniczego realizowane jest za pomocą zacisków śrubowych typu skrzynkowego.

Budowa, montaż i przyłącza

Urządzenie ma kompaktowe gabaryty sprzyjające gęstej zabudowie w rozdzielnicy. Szerokość modułu wynosi ok. 27 mm, wysokość ok. 56 mm, głębokość ok. 55,5 mm. Montaż wspornikowy umożliwia instalację na szynie DIN oraz na śrubę. Zaciski śrubowe akceptują przewody sztywne 1,5…6 mm2 w pojedynczym ułożeniu i 1,5…4 mm2 w podwójnym, a także przewody elastyczne 0,5…6 mm2 bez końcówek i 0,35…6 mm2 z końcówkami. Moment dokręcania zacisków to 0,8 N·m. Stopień ochrony to IP2X, a masa netto ok. 0,13 kg.

Parametry pracy, trwałość i warunki środowiskowe

Cewka sterująca pracuje przy znamionowym napięciu 230 V AC zarówno dla 50 Hz, jak i 60 Hz. Zakres utrzymania cewki to 0,2…0,75 Uc przy 50 °C. Styki 2NO są przeznaczone do kategorii użytkowania AC-15 i DC-13, z napięciem pracy do 690 V AC 50/60 Hz i znamionowym prądem pracy 10 A. Pobór mocy cewki wynosi 16 VA w chwili załączenia przy 20 °C i 4,2 VA w stanie utrzymania, przy rozpraszaniu ciepła ok. 1,4 W. Czas załączenia styku NO to 7…14 ms, a wyłączenia 6…8 ms. Trwałość mechaniczna sięga 10 Mcycles, a maksymalna częstotliwość pracy to 1200 cykli/h, przy zalecanej do 20 cykli/min w typowych warunkach. Urządzenie pracuje w temperaturze otoczenia od -20 °C do +50 °C i zapewnia stabilną pracę w środowiskach o zmiennej temperaturze. Znamionowy prąd termiczny w wolnym powietrzu to 10 A przy 55 °C, a zalecany bezpiecznik towarzyszący to 10 A gL.

Zastosowanie i zgodność

Stycznik sprawdza się w sterowaniu obciążeniami elektromagnetycznymi, w obwodach sterowniczych rozruszników i styczników, do izolacji wyjść PLC w panelach sterowniczych oraz w funkcjach blokad i sekwencjonowania w systemach automatyki. Kompaktowy rozmiar i możliwość montażu na szynie DIN pozwalają oszczędzać miejsce i czas instalacji. Produkt spełnia wymagania norm IEC 60947-5-1, UL 508, CSA C22.2 No 14, a także posiada certyfikaty UL, CSA, CCC, EAC i CE. Oznaczenie Green Premium wiąże się z deklaracją zgodności RoHS/REACh. W danych środowiskowych producent podaje całkowity ślad węglowy cyklu życia na poziomie 58 kg CO2 eq oraz potencjał recyklingu ok. 64 %.
