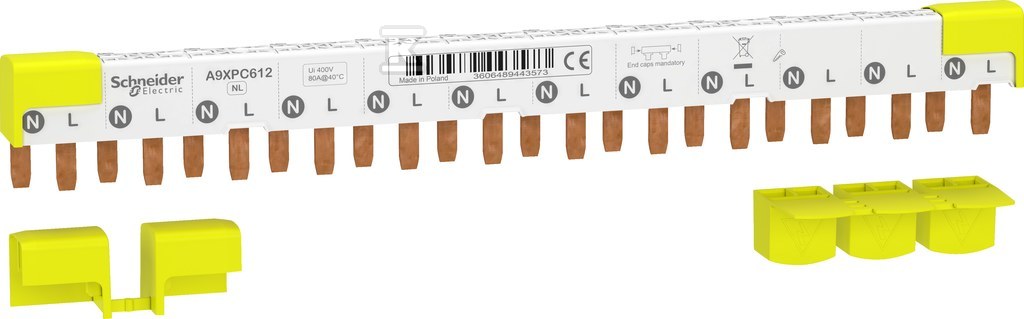

Szyna łączeniowa D9XFH1N12 A9XPC612

Szybkie i uporządkowane zasilanie grupy aparatów Acti9 w rozdzielnicy

Szyna łączeniowa typu grzebieniowego 1L+N przeznaczona do poziomego montażu od góry na zaciskach klatkowych. Pozwala zasilać do 12 urządzeń w układzie 1P+N bez dodatkowego okablowania, skracając czas montażu i poprawiając czytelność rozdzielnicy. Wykonanie sztyftowe zapewnia pewny kontakt z aparatami, a izolowana konstrukcja ogranicza ryzyko przypadkowego dotknięcia pod napięciem.

Konstrukcja i montaż

Szyna ma długość 272 mm i odpowiada 12 modułom 18 mm przy rozstawie przyłączy 9 mm między fazą a przewodem neutralnym. Dwa bieguny realizują układ 1P+N, a połączenie elektryczne typu pin/sztyft współpracuje z aparatami bez styków pomocniczych. Całość jest izolowana, biała w kolorze RAL 9003, z możliwością przycięcia na wymiar w celu dopasowania do mniejszej liczby pól. Wymiary zabudowy to wysokość 32 mm, szerokość 218 mm i głębokość 27 mm przy masie 93 g. W komplecie znajdują się końcówki i osłony zębów, a z nimi stopień ochrony IP20. Montaż poziomy od góry pozwala zachować porządek w szynie i ogranicza długość przewodów.

Zastosowanie i kompatybilność

Rozwiązanie jest przeznaczone do zasilania grupy wyłączników i rozłączników w rozdzielnicach mieszkaniowych i usługowych. Współpracuje z rodziną Acti9, w tym Acti9 iC40, iCV40, iDPN, iDPN Vigi, iDc, iID40, Vigi iCG40 oraz Multi 9 N40 i N40 Vigi, i jest zgodne z możliwością łączeniową tych aparatów. Szyna przeznaczona jest do urządzeń z torem N, w konfiguracji 12 dróg N + 1 L, i nie jest przeznaczona do aparatów ze stykami pomocniczymi. Dzięki oznaczeniu N L montaż przebiega bez pomyłek.

Parametry pracy i bezpieczeństwo

Znamionowy prąd ciągły Iu wynosi 80 A w temperaturze 40 °C, a maksymalne znamionowe napięcie pracy Ue to 230 V. Napięcie izolacji Ui to 400 V, a znamionowe napięcie udarowe 4 kV. Stopień zanieczyszczenia 3 i odporność ogniowa zgodna z IEC 60695-2-1, samogasnąca do 960 °C w 30 s, wspierają bezpieczną pracę w rozdzielnicy. Produkt spełnia wymagania IEC 61439-1. Opakowanie wykonane jest z kartonu z recyklingu, a producent deklaruje możliwość zwrotu produktu po zakończeniu eksploatacji.
