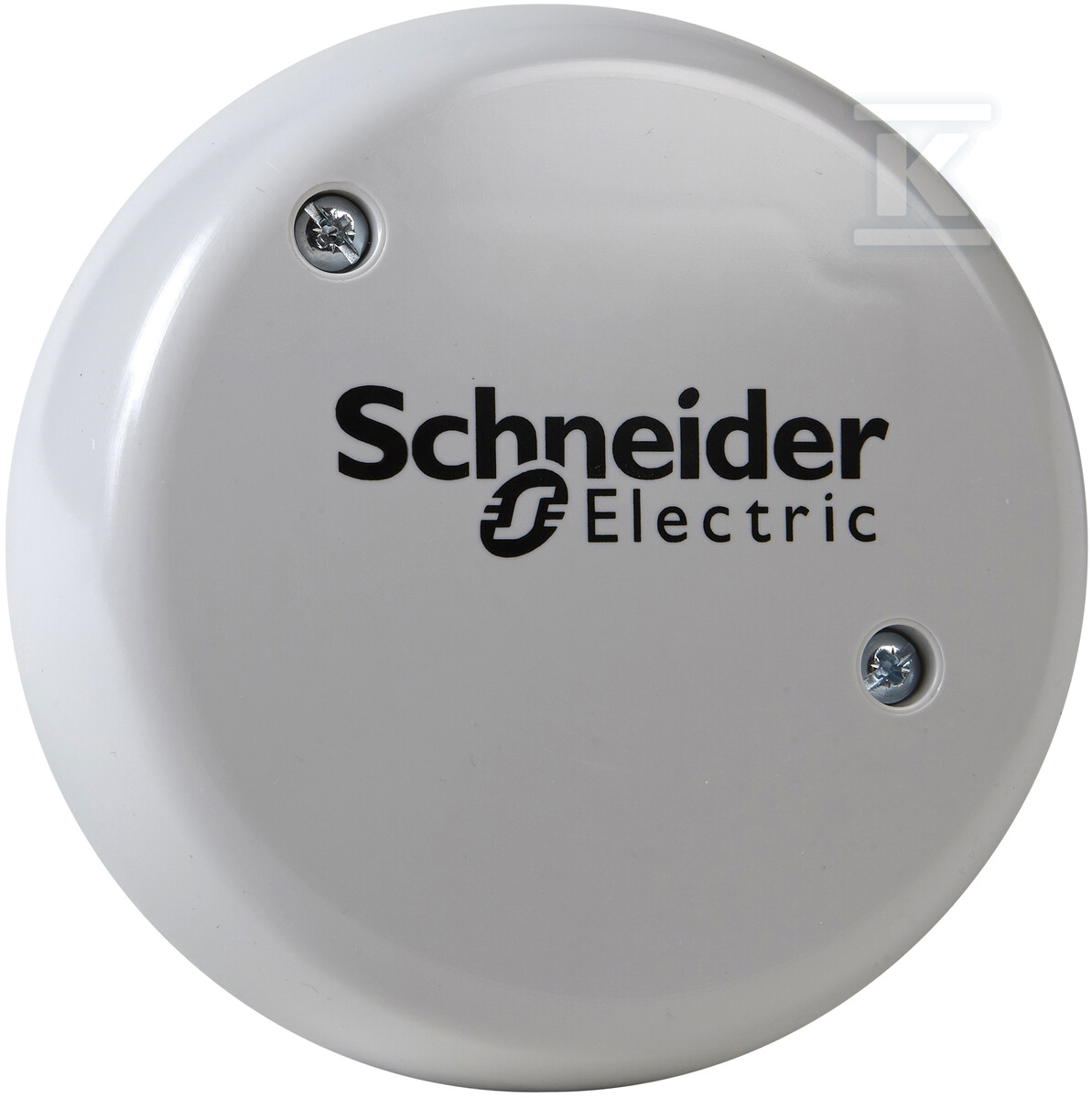

Czujnik temperatury, zewnętrzny, -40...90°C (NTC 10 k?) STO500 5141104010

Precyzyjny pomiar temperatury zewnętrznej w obudowie ściennej

Czujnik STO500 od Schneider Electric służy do pomiaru temperatury na zewnątrz budynków i jest przeznaczony do montażu na ścianach zewnętrznych. Pracuje z termistorem NTC 10 k? przy 25 °C i dostarcza sygnał rezystancyjny do sterownika systemu HVAC lub automatyki budynku. Obudowa w kolorze białym ogranicza nagrzewanie słoneczne, a konstrukcja zapewnia stabilny odczyt w szerokim zakresie temperatur od -40 °C do 90 °C.

Konstrukcja i montaż

Urządzenie ma obudowę z białym wykończeniem o wymiarach 140 mm szerokości, 65 mm wysokości i 84 mm głębokości. Klasa ochrony IP55 pozwala na pracę na zewnątrz, a montaż ścienny jest podstawowym sposobem instalacji. Element czujnika znajduje się wewnątrz obudowy, a dostęp do zacisków uzyskuje się po odkręceniu pokrywy. Standardowe wprowadzenie kablowe o rozmiarze 20 mm ułatwia doprowadzenie przewodów. Smukły kształt obudowy ogranicza wpływ promieniowania słonecznego na pomiar.

• montaż ścienny na elewacji budynku
• obudowa biała, odporna na warunki zewnętrzne
• wprowadzenie kablowe 20 mm
• dostęp do zacisków po zdjęciu pokrywy

Zasada działania i zakres pomiaru

Pomiar odbywa się za pomocą pasywnego wyjścia termistorowego, bez konieczności zasilania czujnika. Sygnał rezystancyjny jest kompatybilny z systemami sterującymi wykorzystującymi sondy NTC 10 k?. Zakres pomiaru temperatury wynosi -40 °C do 90 °C, a typowa stała czasowa to ok. 18 min. Producent deklaruje wysoka dokładność odczytu i dostępność certyfikatu kalibracji. Czujnik nie ma wyświetlacza, zasilania ani komunikacji bezprzewodowej.

• termistor NTC 10 k? przy 25 °C
• pasywne wyjście rezystancyjne, brak zasilania
• zakres pracy -40 °C do 90 °C
• stała czasowa ok. 18 min

Zastosowanie w systemach sterowania

STO500 jest stosowany jako czujnik temperatury zewnętrznej referencyjnej w instalacjach Spacelogic i Andover Continuum. Nadaje się do regulacji pracy central wentylacyjnych, pomp ciepła i systemów grzewczo-chłodzących, gdzie potrzebny jest wiarygodny sygnał z zewnątrz budynku. Brak funkcji bezprzewodowych, protokołów komunikacyjnych i wyświetlacza sprawia, że urządzenie pełni wyłącznie rolę czujnika pomiarowego podłączanego przewodowo do sterownika.
