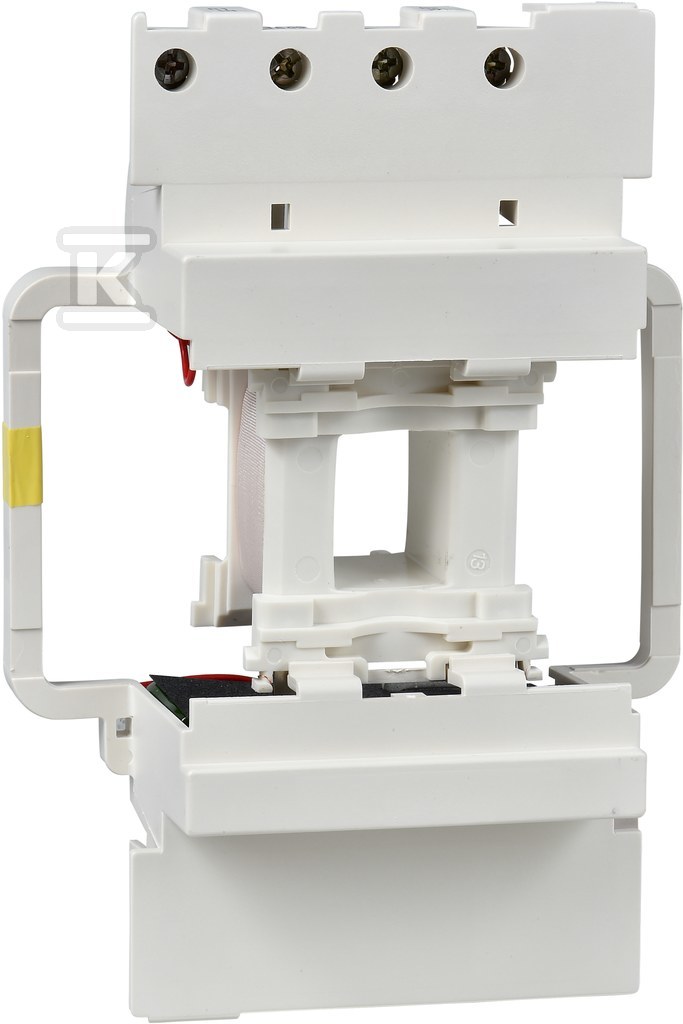

Cewka stycznika TeSys D 115/150A cewka 230VAC LX1D8P7

od 1 szt.421,80 zł
brutto / szt.
dostawa 7 dni
z 12 szt.
z 12 szt.
Indeks Onninen:CKS042
Indeks producenta:LX1D8P7
EAN:3389110868395
Opakowania zbiorcze:1 / 20 szt.


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Rodzaj napięcia sterowania: AC
Znamionowe napięcie sterowania Us dla AC 50 Hz: 230 ... 230 V
Znamionowe napięcie sterowania Us dla AC 60 Hz: 230 ... 230 V

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga/obj:0,17 m / 0,115 m / 0,065 m / 0,298 kg / 0,001 m3
Kod celny:85059029

Cewka stycznika TeSys D 115/150A cewka 230VAC LX1D8P7

Zamienna cewka AC 230 V dla styczników TeSys Deca 115/150 A

Cewka LX1D8P7 to wymienne uzwojenie sterujące przeznaczone do styczników TeSys Deca o prądach znamionowych 115 A i 150 A. Pracuje z napięciem sterowania 230 V AC w sieci 50/60 Hz i jest dedykowana do styczników 3- i 4-biegunowych LC1 D115 oraz LC1 D150. Dzięki zakresowi napięcia roboczego 0,8-1,15 Uc zapewnia pewną pracę przy typowych wahaniach zasilania, a spadek napięcia zadziałania 0,3-0,5 Uc ułatwia utrzymanie stanu załączenia w instalacjach przemysłowych.

Zastosowanie i kompatybilność

Cewka jest przeznaczona do bezpośredniej wymiany w istniejących stycznikach TeSys Deca serii LC1D. Pasuje do modeli LC1D115 i LC1D150, zarówno w wykonaniach 3-biegunowych, jak i 4-biegunowych. Konstrukcja pozwala na montaż w miejsce oryginalnego uzwojenia bez konieczności modyfikacji aparatury.

Parametry pracy i warunki eksploatacji

Sterowanie odbywa się napięciem AC 230 V przy częstotliwości 50/60 Hz. W czasie załączenia pobór mocy wynosi 280…350 VA, a w stanie utrzymania 2…18 VA, co przekłada się na oddawanie ciepła na poziomie 3…4,5 W. Rezystancja uzwojenia w temperaturze 20 °C to ok. 9895 Ohm, indukcyjność obwodu zamkniętego ok. 210,72 H. Trwałość mechaniczna sięga 8 Mcycles, a maksymalna częstotliwość łączeń to 1200 cyc/h w temperaturze do 60 °C. Cewka pracuje w zakresie temperatur otoczenia od -5 °C do 60 °C, z deklarowaną niezawodną pracą do 55 °C. Masa ok. 0,298 kg ułatwia obsługę przy wymianie.

Budowa i zgodność

Uzwojenie wykonano w technologii AC 50/60 Hz z wbudowanym urządzeniem tłumiącym w standardzie, co ogranicza przepięcia przy rozłączaniu obwodu sterowniczego. Produkt jest zgodny z programem Green Premium i spełnia wymagania RoHS/REACH, co oznacza przejrzystość deklaracji środowiskowych i zgodność z przepisami dotyczącymi substancji. Opakowanie wykonano z tektury z recyklingu. Kraj pochodzenia to CZ.


CERTYFIKATY, ATESTY, BEZPIECZEŃSTWO, ZGODNOŚĆ I OSTRZEŻENIA

Certyfikat profilu ekologicznego produktu

Deklaracja RoHS
