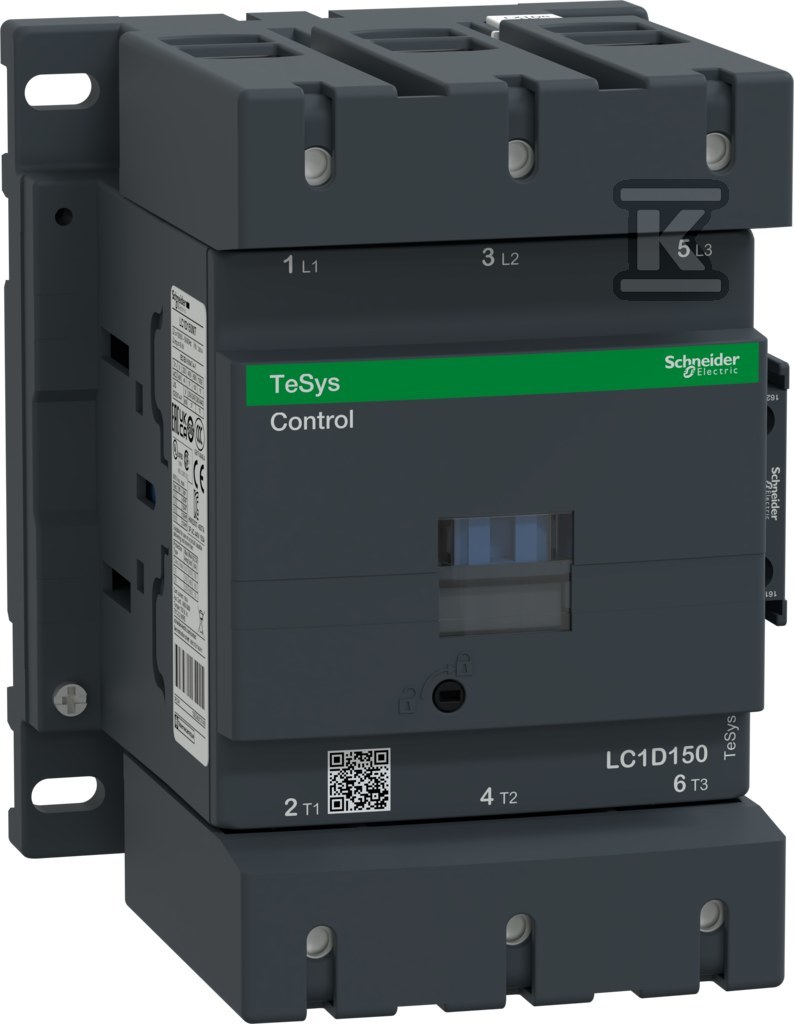

Stycznik mocy TeSys D AC3 150A 3P 1NO 1NC cewka 220VAC LC1D150M7

Trójbiegunowy stycznik mocy do sterowania silnikami do 150 A w kategorii AC-3

Do sterowania silnikami przemysłowymi i obwodami o dużym poborze prądu przeznaczony jest trójbiegunowy stycznik z serii TeSys Deca. W układach AC-3 zapewnia znamionowy prąd pracy 150 A przy 400 V, co odpowiada mocy 75 kW, a w kategorii AC-4 50 A przy 400 V, czyli 22 kW. W pracy rezystancyjnej AC-1 znamionowy prąd sięga 200 A. Cewka sterująca pracuje na napięciu 220 V AC w zakresie 50/60 Hz z wbudowanym modułem przeciwprzepięciowym. Stycznik jest przeznaczony do sieci o napięciu pracy 440 V AC 50 Hz i 440 V AC 60 Hz.

Urządzenie ma trzy styki główne zwierne 3NO i brak styków głównych rozwiernych. W standardzie znajdują się wbudowane styki pomocnicze 1NO + 1NC w wykonaniu lustrzanym, co pozwala na bezpośrednie zastosowanie w obwodach bezpieczeństwa zgodnie z wymaganiami IEC. Styki pomocnicze są przystosowane do sygnałów o minimalnym prądzie 1 mA, więc mogą być podłączone bezpośrednio do sterowników PLC.

Budowa i parametry pracy

Konstrukcja jest kompaktowa przy szerokości 120 mm, wysokości 158 mm i głębokości 136 mm. Montaż możliwy jest na dwóch szynach DIN lub na przykręcenie. Połączenia styków głównych wykonano jako śrubowe, z dwoma wejściami zasilania, a obwód sterowania również na zaciskach śrubowych. Śruby wielostandardowe ułatwiają instalację.

Stycznik pracuje do 1200 cykli na godzinę przy temperaturze do 60 °C. Charakterystyka serii TeSys Deca to wysoka wytrzymałość mechaniczna rzędu 15 mln cykli łączeniowych. Cewka AC 220 V 50/60 Hz zapewnia stabilne załączanie, a wbudowany moduł przeciwprzepięciowy chroni obwód sterowania.

Zastosowanie i instalacja

Aparat sprawdza się w sterowaniu silnikami, instalacjach HVAC, ogrzewania i wentylacji, zasilaniu budynków, zakładach i maszynach, gospodarce wodno-ściekowej oraz w górnictwie, minerałach i metalach. Zgodność z normą IEC 60335-1 oznacza przydatność w urządzeniach gospodarstwa domowego i klimatyzacji, a podwyższona odporność na wpływ ognia i zapylenie zwiększa niezawodność w trudnych warunkach.

Dzięki certyfikatom IEC, UL, CSA, CCC, EAC stycznik jest akceptowany w większości światowych standardów przemysłowych. Prosty dobór ułatwia krótki numer katalogowy zawierający prąd znamionowy w kategorii AC-3. Szeroka gama akcesoriów pozwala dopasować aparat do wymagających aplikacji.

Zgodność i dokumentacja

Produkt należy do oferty Green Premium i spełnia wymagania RoHS oraz REACH. Deklarowana zgodność obejmuje przejrzystość informacji środowiskowych i instrukcje dotyczące zakończenia eksploatacji. Dokumentacja techniczna jest dostępna.

Zgodność z IEC 60335-1 wspiera zastosowania w instalacjach domowych i systemach HVAC. Stycznik jest niemodularny, z napięciem sterowania AC, bez napięcia sterowania DC.
