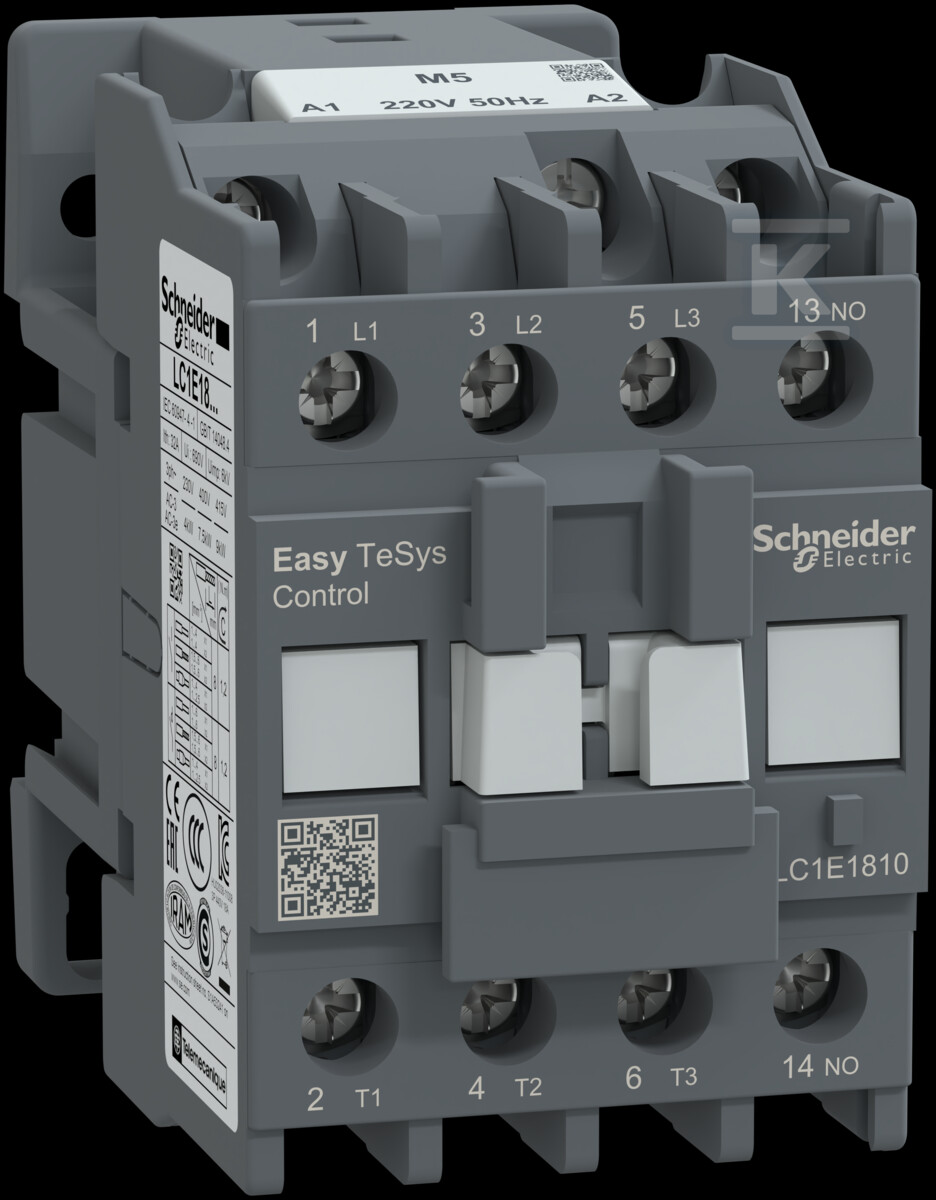

Stycznik mocy TeSys TVS AC3 18A 3P 1NO cewka 220V 50HZ LC1E1810M5

Trójbiegunowy stykownik mocy do zastosowań silnikowych

Stykownik LC1E1810M5 z serii Easy TeSys Control przeznaczony jest do sterowania silnikami elektrycznymi oraz obciążeniami rezystancyjnymi w instalacjach przemysłowych i półprzemysłowych. Urządzenie obsługuje prąd roboczy 18 A w kategorii AC-3 przy napięciu do 440 V, co odpowiada mocy silnika do 9 kW. Dla obciążeń rezystancyjnych (AC-1) dopuszczalny prąd wynosi 32 A, co pozwala na bezpieczne przełączanie elementów grzejnych czy oświetlenia.

Konfiguracja biegunów to trzy styki główne zwierne (NO) uzupełnione wbudowanym stykiem pomocniczym 1NO - wystarczająco do podstawowego sygnalizowania stanu załączenia bez dokupowania dodatkowych modułów. Napięcie cewki wynosi 220 V AC przy częstotliwości sieciowej, co jest standardowym napięciem w europejskich instalacjach.

Konstrukcja i parametry eksploatacyjne

Obudowa o szerokości zaledwie 45 mm umożliwia kompaktowy montaż nawet w rozbudowanych szafach sterowniczych. Styki główne i obwody sterowania wykonano jako połączenia śrubowe - zaciski akceptują przewody jedno-i wielodrutowe o przekrojach od 1 do nawet 6 mm2, co zapewnia elastyczność przy doborze okablowania.

Czas załączenia mieści się w przedziale 12-22 ms, a wyłączenia zaledwie 4-19 ms, co przekłada się na szybką reakcję układu sterowania i minimalizację udarów elektromechanicznych. Maksymalna częstotliwość załączeń dochodzi do 1800 cykli na godzinę, więc urządzenie sprawdza się w aplikacjach z intensywną pracą - np. przy sterowaniu sprężarkami lub wentylatorami.

Trwałość elektryczna w kategorii AC-3 wynosi 1,2 miliona cykli, a mechaniczna - aż 10 milionów. Takie parametry oznaczają wieloletnią bezawaryjną pracę nawet przy częstym przełączaniu.

Warunki pracy i odporność środowiskowa

Stykownik pracuje w temperaturze od -5°C do +55°C i zachowuje pełne parametry znamionowe na wysokościach do 3000 m n.p.m. bez konieczności obniżania wartości granicznych - istotne przy instalacjach w budynkach wielokondygnacyjnych lub terenach górskich.

Stopień ochrony obudowy to IP2x zgodnie z IEC60529, co oznacza zabezpieczenie przed dotknięciem palcem i obcymi ciałami stałymi >12,5 mm. Wykonanie TH (stopień zanieczyszczenia III) według IEC60068 potwierdza odporność na typowe warunki przemysłowe.

Napięcie izolacji wynoszące 690 V oraz udarowe napięcie wytrzymywane 6 kV gwarantują bezpieczeństwo w instalacjach średnich napięć przemysłowych.

Normy i akcesoria montażowe

Urządzenie spełnia wymagania norm:

• IEC/EN60947-4-1 - aparaty do przełączania silników,
• IEC/EN60947-5-1 - aparaty pomocnicze,
• IEC/EN60947-1 - wymagania ogólne,

oraz posiada certyfikaty EAC dla rynków euroazjatyckich.

Montaż odbywa się na szynie DIN TH35 lub bezpośrednio na płycie montażowej - obie opcje są dostępne bez dodatkowych adapterów. Producent oferuje dedykowane akcesoria rozszerzające funkcjonalność:

• LAEM1 - blokada mechaniczna między stykownikami,
• LAEP12 - zestaw okablowania,
• LAERCU - ochrona przed przepięciami dla cewek,
• moduły styków pomocniczych serii LAEN oraz przekaźniki termiczne LRE/GZ1E do budowy rozruszników silnikowych.

Zużycie energii przez cewkę jest minimalne - podczas załączenia pobór wynosi około 95 VA, natomiast w stanie podtrzymania zaledwie 8,5 VA, co zmniejsza obciążenie transformatorów sterujących i koszty eksploatacji.

Produkt objęty programem Green Premium - spełnia dyrektywy RoHS i REACH, nie zawiera rtęci ani ciężkich metali toksycznych, a opakowanie wykonano z tektury pochodzącej z recyklingu (według danych producenta).
