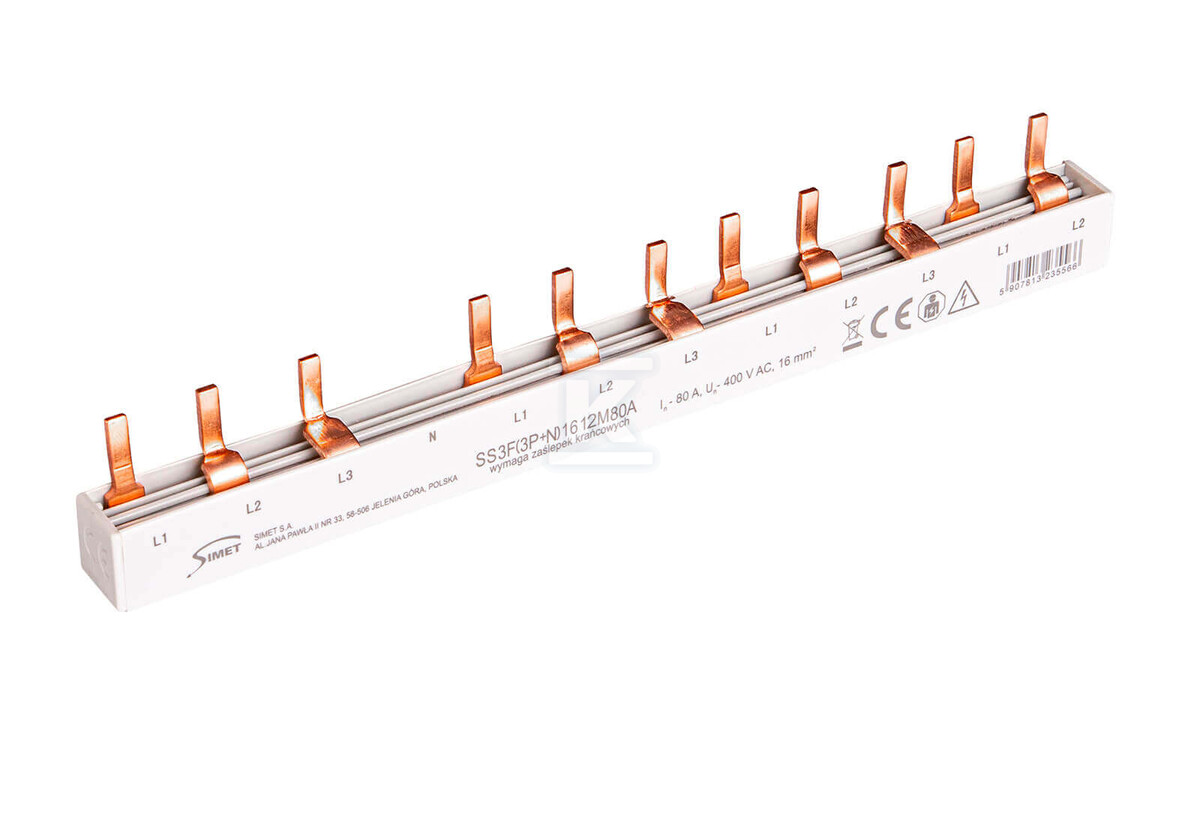

Szyna prądowa sztyftowa (3P+N) 12M 80A 16 SS3F 81998206

Szybkie i bezpieczne łączenie aparatów modułowych w rozdzielnicy niskiego napięcia

Szyna prądowa łączeniowa sztyftowa 3P+N o przekroju 16 mm2 i znamionowym prądzie ciągłym 80 A została zaprojektowana do zasilania aparatów modułowych w rozdzielnicach niskiego napięcia. Konstrukcja sztyftowa zastępuje mostkowanie przewodami, skraca czas montażu i daje uporządkowany, powtarzalny układ połączeń na listwie. Pełna izolacja ogranicza ryzyko przypadkowego kontaktu z częściami pod napięciem i chroni przed uszkodzeniami mechanicznymi podczas prac w rozdzielnicy.

Konstrukcja sztyftowa z pełną izolacją

Połączenie typu pin/sztyft zapewnia pewne i trwałe styki z aparatami wyposażonymi w gniazda pod szynę. Dzięki temu nie ma potrzeby dodatkowego zaciskania przewodów mostkujących, a montaż przebiega szybciej i z mniejszą liczbą punktów potencjalnej awarii. Izolacja pokrywa całą długość szyny, co podnosi bezpieczeństwo pracy instalatora i ogranicza ryzyko zwarć między fazami. Stopień ochrony IP20 dotyczy samej szyny w stanie zamontowanym w obudowie rozdzielnicy.

Przekrój 16 mm2 przy obciążalności 80 A pozwala na rozprowadzanie mocy w obwodach trójfazowych bez nadmiernych strat. Szyna jest przystosowana do urządzeń z torem N, co oznacza, że neutralny jest prowadzony równolegle z fazami L1, L2, L3 w układzie 3P+N. Zgodność z wymaganiami VDE oraz deklaracja zgodności CE potwierdzają spełnienie norm dla osprzętu rozdzielnicowego.

Zastosowanie pod zabezpieczenia różnicowoprądowe

Wersja 12M przeznaczona jest do zasilania 12 modułów o standardowym rozstawie 17,8 mm. Długość odpowiada 4 grupom 3P+N, co sprawdza się przy zasilaniu wyłączników różnicowoprądowych RCD i wyłączników nadmiarowo-prądowych w rozdzielnicach mieszkaniowych i usługowych. Szyna jest dedykowana do montażu pod zabezpieczenia różnicowoprądowe, gdzie wymagane jest prowadzenie przewodu neutralnego w tym samym rzędzie co fazy.

W praktyce instalator otrzymuje gotowe łącze zasilające na listwie modułowej, bez konieczności prowadzenia osobnych przewodów do każdego aparatu. Dla użytkownika końcowego przekłada się to na mniejszą awaryjność połączeń i czytelny, estetyczny wygląd rozdzielnicy.

Montaż i porządek w rozdzielnicy

Szyna montuje się na szynie DIN w rozdzielnicy modułowej. Sztywne piny wchodzą w dedykowane otwory aparatów, co daje powtarzalny moment styku i eliminuje luzy typowe dla połączeń śrubowych. Dzięki temu instalacja jest szybsza, a późniejsza rozbudowa rozdzielnicy nie wymaga przekładania mostków.

W rozdzielnicy uzyskujemy uporządkowany układ zasilania, łatwiejszy do kontroli i serwisowania.
