Szyna prądowa widełkowa 12M 63A 10 SW1F 81991006

Szybkie i bezpieczne łączenie jednofazowe w rozdzielnicy

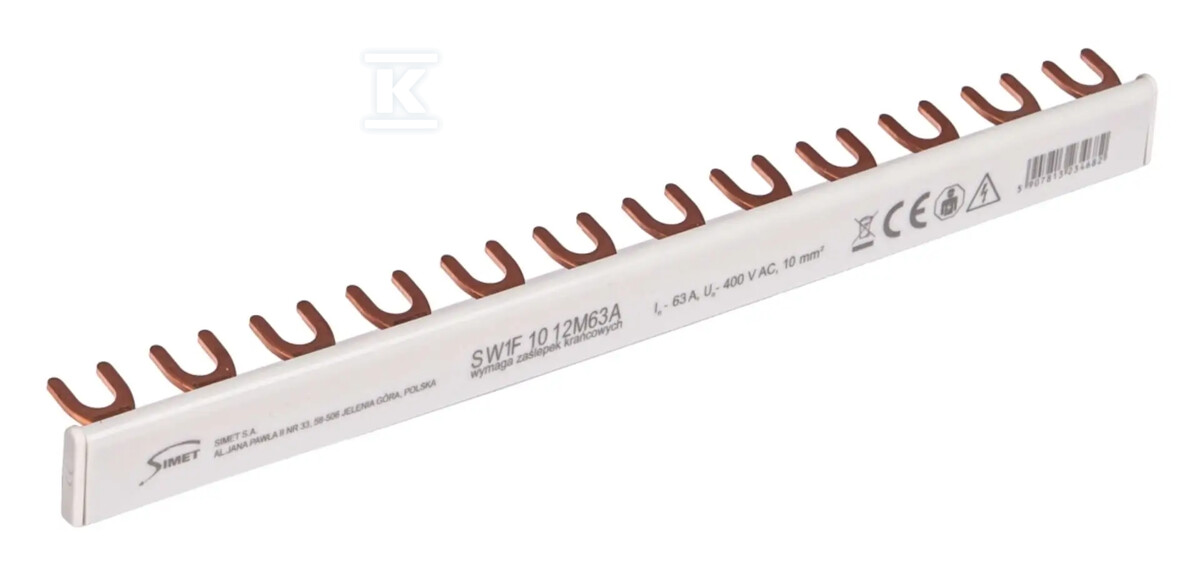

Szyna prądowa łączeniowa widełkowa 1-fazowa SW1F 10 12M63A przeznaczona jest do łączenia aparatów modułowych w rozdzielnicach niskiego napięcia. Zastępuje wiązki przewodów mostkujących jednym elementem, co skraca czas instalacji i poprawia czytelność wnętrza rozdzielnicy. Przekrój 10 mm2 zapewnia stabilne przewodzenie prądu ciągłego do 63 A, a pełna izolacja ogranicza ryzyko przypadkowego dotknięcia styków podczas montażu i eksploatacji.

Konstrukcja widełkowa, izolacja i wymiary

Konstrukcja widełkowa umożliwia szybkie połączenie z zaciskami aparatów bez dodatkowych narzędzi. Szyna przeznaczona jest dla 12 standardowych modułów o odstępie 17,8 mm, co daje całkowitą długość 213,6 mm. Izolacja z PVC pokrywa przewodzącą część, zwiększając bezpieczeństwo pracy i chroniąc przed zwarciem. Stopień ochrony IP20 dotyczy samej szyny w stanie zamontowanym. Rodzaj połączenia elektrycznego to widełkowe, a liczba faz wynosi 1. Szyna nie jest przeznaczona do urządzeń z torem N.

Montaż i korzyści instalacyjne

Montaż polega na wpięciu szyny w gniazda łączeniowe aparatów, co eliminuje konieczność przygotowywania i oznaczania przewodów mostkujących. Rozwiązanie sprawdza się przy łączeniu wyłączników nadprądowych, rozłączników i przekaźników w układach jednofazowych. Dzięki jednemu elementowi instalacja jest bardziej uporządkowana, a dostęp do poszczególnych aparatów łatwiejszy w późniejszej obsłudze.

• skrócenie czasu montażu w porównaniu z mostkami kablowymi
• uporządkowanie wnętrza rozdzielnicy i czytelny układ połączeń
• pełna izolacja styków dla bezpiecznej pracy
• obciążalność do 63 A przy przekroju 10 mm2

Produkt spełnia wymagania normy VDE i posiada deklarację zgodności CE.
