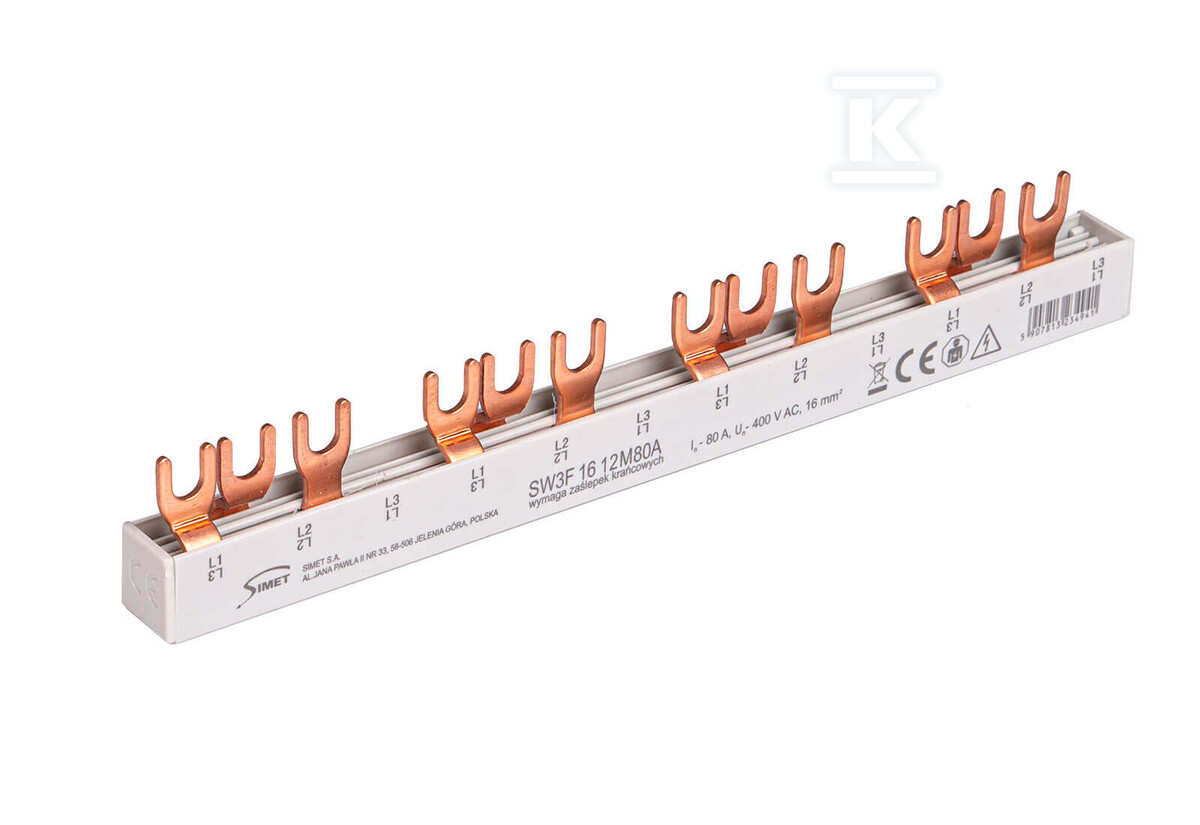

Szyna prądowa widełkowa 12M 80A 16 SW3F 81994006

Warianty
od 1 szt.32,46 zł
brutto / szt.
dostawa 5 dni
z 285 szt.
z 285 szt.
Marka SIMET
Indeks Onninen:DML211
Indeks producenta:81994006
EAN:5907813235269
Opakowania zbiorcze:1 / 5 szt.

Warianty


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:0,21 m / 0,016 m / 0,031 m / 0,12 kg
Kod celny:85369095

Szyna prądowa widełkowa 12M 80A 16 SW3F 81994006

Szybkie i bezpieczne łączenie aparatów modułowych w rozdzielnicy niskiego napięcia

Szyna prądowa łączeniowa widełkowa trzyfazowa przeznaczona jest do rozdzielnic modułowych i paneli sterowniczych, gdzie potrzebny jest szybki rozdział zasilania fazowego bez stosowania przewodów mostkujących. Dzięki przekrojowi 16 mm2 i obciążalności do 80 A zapewnia niezawodną pracę przy niskich stratach, a konstrukcja dostosowana do 12 modułów pozwala na uporządkowane rozmieszczenie aparatów w polu rozdzielczym. Pełna izolacja ogranicza ryzyko przypadkowych zwarć i uszkodzeń mechanicznych podczas montażu i eksploatacji.

Konstrukcja widełkowa i pełna izolacja

Połączenie typu widełkowego zapewnia pewne i trwałe styki z aparatami modułowymi, eliminując konieczność ręcznego łączenia przewodów. Izolacja szyny zwiększa bezpieczeństwo instalacji i chroni instalatora przed dotknięciem części pod napięciem. Rozwiązanie poprawia estetykę wnętrza rozdzielnicy i ułatwia późniejszą identyfikację obwodów. Szyna nie jest przeznaczona do urządzeń z torem neutralnym N, co wynika z trójfazowej budowy.

Parametry pracy i zgodność z normami

Urządzenie pracuje z przekrojem znamionowym 16 mm2 przy znamionowym prądzie ciągłym 80 A. Długość 213,6 mm odpowiada 12 modułom przy wielkości odstępów 17,8 mm. Konstrukcja została przebadana według DIN EN 61439-1:2012-06 oraz DIN EN 61439-6:2013-06 i zaprojektowana zgodnie z DIN EN 50274 w taki sposób, by była bezpieczna dla dłoni instalatora podczas montażu. Spełnia wymagania norm VDE i posiada deklarację zgodności CE.

Zastosowanie w instalacjach trójfazowych

Szyna sprawdza się przy łączeniu i rozdziale zasilania trójfazowego w rozdzielnicach modułowych, rozdzielniach przemysłowych oraz w panelach sterowniczych i obudowach rozdzielczych, gdzie wymagane jest połączenie widełkowe faz. Może być stosowana w instalacjach elektrycznych budynków użytkowych i przemysłowych wymagających przewodów do 16 mm2 przy prądzie do 80 A. W ofercie producenta dostępne są akcesoria uzupełniające, takie jak zaślepka do szyn prądowych 3-fazowych oraz osłona ochronna do szyn prądowych, wspierające bezpieczną eksploatację.

Zaawansowane rozwiązanie dla profesjonalistów, zapewniające szybkie i bezpieczne łączenie aparatów modułowych w rozdzielnicach niskiego napięcia. Dzięki zastosowaniu przekroju 16?mm2 i obciążalności do 80?A, gwarantuje niezawodność i efektywność pracy.
Konstrukcja widełkowa zapewnia pewne i trwałe połączenie, eliminując potrzebę stosowania przewodów mostkujących. Izolacja szyny zwiększa bezpieczeństwo instalacji, chroniąc przed przypadkowymi zwarciami i uszkodzeniami mechanicznymi.
Główne cechy i korzyści:
Szybkie i bezpieczne łączenie aparatów modułowych,
Maksymalna obciążalność prądowa: 80?A,
Długość dostosowana do 12 modułów (17,8?mm),
Przekrój: 16?mm2 – zapewnia niskie straty i dobrą wydajność,
Konstrukcja widełkowa – kompatybilna z większością
