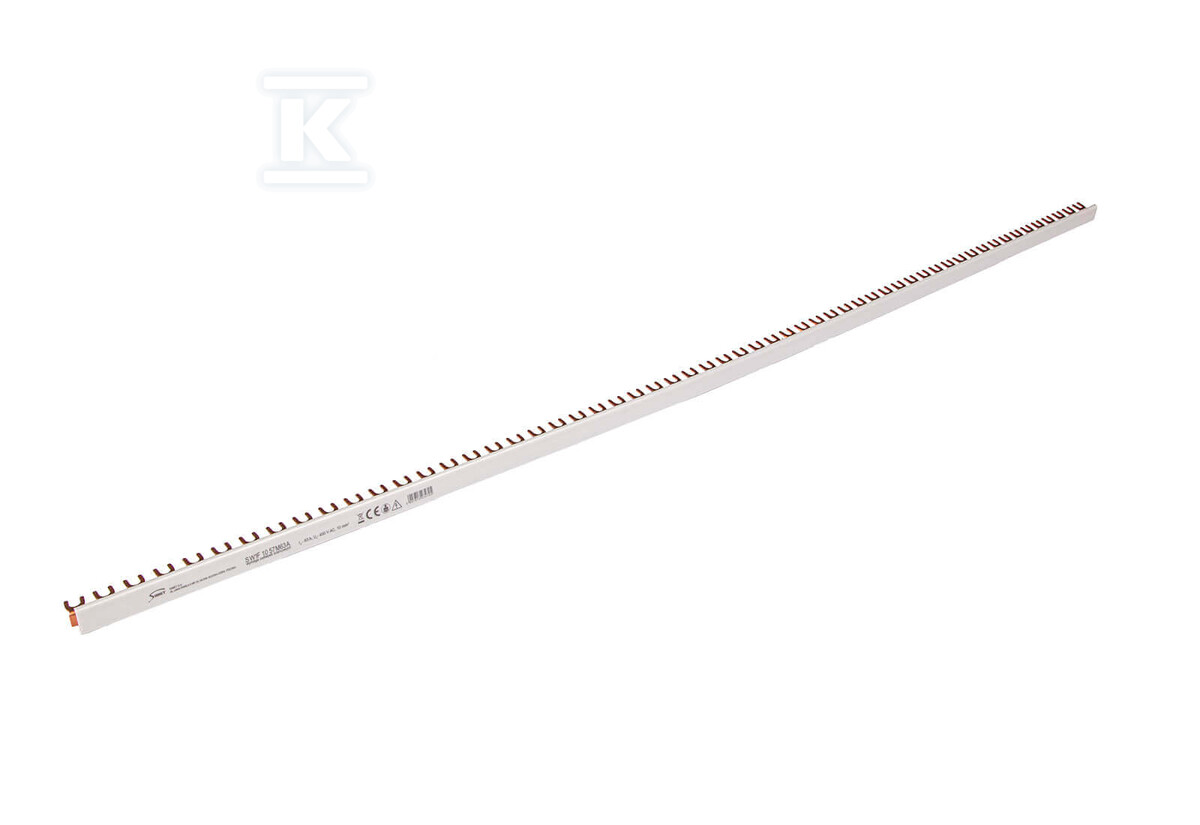

Szyna prądowa widełkowa 57M 63A 10 SW1F 81991106

Warianty
od 1 szt.44,28 zł
brutto / szt.
dostawa 5 dni
z 510 szt.
z 510 szt.
Marka SIMET
Indeks Onninen:DML217
Indeks producenta:81991106
EAN:5907813234637
Opakowania zbiorcze:1 / 10 szt.

Warianty


PROPONOWANE PRODUKTY


DANE TECHNICZNE

Wymiary i waga dotyczące jednostki sprzedaży: 1 szt.

dł/szer/wys/waga:1 m / 0,016 m / 0,016 m / 0,188 kg
Kod celny:85369095

Szyna prądowa widełkowa 57M 63A 10 SW1F 81991106

Jednofazowe rozprowadzanie zasilania w rozdzielnicach modułowych

Szyna łączeniowa widełkowa 1-fazowa umożliwia szybkie i uporządkowane zasilanie aparatów modułowych bez konieczności stosowania wielu przewodów mostkujących. Przeznaczona jest do rozdzielnic niskiego napięcia, gdzie liczy się estetyka wnętrza, powtarzalność połączeń i skrócenie czasu montażu. Konstrukcja widełkowa zapewnia pewne wejście do zacisków większości standardowych wyłączników nadprądowych i innych aparatów modułowych.

Konstrukcja i montaż

Przekrój 10 mm2 pozwala na ciągłe przewodzenie prądu do 63 A przy zachowaniu niskich strat. Rozstaw złączy odpowiada standardowemu modułowi 17,8 mm, a całość przeznaczona jest dla 57 pozycji, co odpowiada typowej długości rozdzielnicy modułowej. Połączenie typu widełkowego ułatwia wpięcie aparatów bez dodatkowych narzędzi, a izolacja fabryczna zwiększa bezpieczeństwo pracy i chroni przed przypadkowym zwarciem. Rozwiązanie nie jest przeznaczone do urządzeń z torem neutralnym, co należy uwzględnić przy planowaniu schematu. Do wykończenia i dodatkowej ochrony części czynnych można zastosować osłonę OSP-5M oraz zaślepkę ZSP1F.

Bezpieczeństwo i zgodność

Parametry elektryczne i mechaniczne zostały dobrane do pracy w rozdzielnicach modułowych zgodnie z wymaganiami norm VDE, a produkt posiada deklarację zgodności CE. Dzięki temu montaż jest przewidywalny, a połączenia zachowują stabilność w długim okresie eksploatacji.

Zastosowanie i korzyści instalacyjne

W praktyce szyna zastępuje wiązki przewodów mostkujących, co przekłada się na mniejszą liczbę punktów łączeniowych i mniejsze ryzyko błędu. Wnętrze rozdzielnicy pozostaje uporządkowane, a dostęp do poszczególnych aparatów jest łatwiejszy przy przeglądach.

  • skrócenie czasu instalacji w porównaniu z mostkami kablowymi
  • czytelniejszy układ zasilania i lepsza estetyka wnętrza rozdzielnicy
  • pewne połączenie z aparatami o standardowej szerokości modułu

Rozwiązanie sprawdza się przy łączeniu wyłączników nadprądowych, różnicowoprądowych i innych aparatów modułowych, gdzie wymagane jest jednofazowe rozprowadzenie zasilania o obciążalności do 63 A.

Szyna łączeniowa widełkowa jednofazowa to niezawodne i nowoczesne rozwiązanie do szybkiego oraz bezpiecznego łączenia aparatów modułowych w rozdzielnicach niskiego napięcia. Umożliwia estetyczny, trwały i pewny montaż, eliminując konieczność stosowania wielu przewodów mostkujących. Przeznaczona do łączenia 57 urządzeń (np. wyłączników nadprądowych) o standardowym module 17,8mm. Przekrój 10mm2 zapewnia stabilne przewodzenie prądu do 63A. Izolacja szyny zwiększa bezpieczeństwo pracy i chroni przed przypadkowym zwarciem.
Główne cechy i korzyści:
• szybkie i bezpieczne łączenie aparatów modułowych w rozdzielnicach,
• maks. obciążalność prądowa: 63A,
• długość: 1013,4mm, dla 57 modułów (standard 17,8mm),
• przekrój: 10mm2 – zapewnia niskie straty i dobrą wydajność,
•
