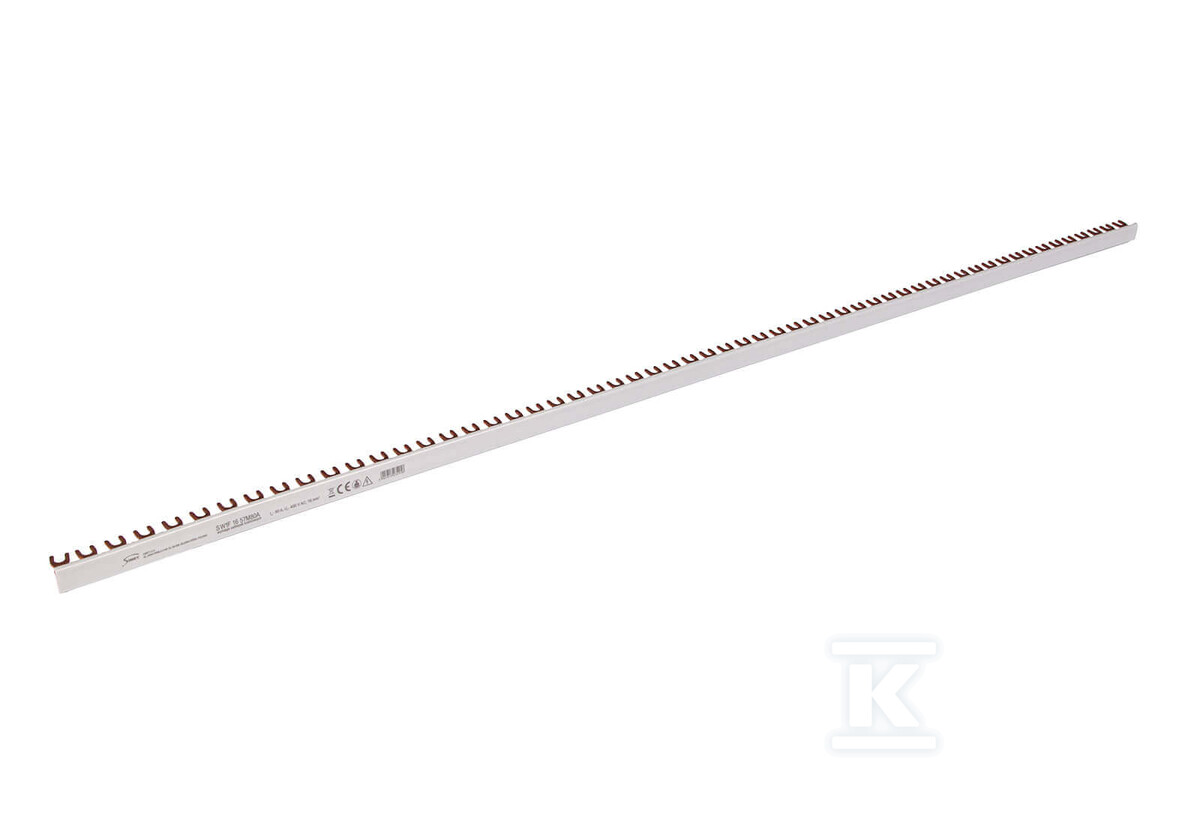

Szyna prądowa widełkowa 57M 80A 16 SW1F 81993106

Jednofazowa szyna łączeniowa widełkowa do szybkiego rozdziału fazy w rozdzielnicy

Jednofazowa szyna prądowa z połączeniem widełkowym przeznaczona jest do prowadzenia i łączenia przewodu fazowego w rozdzielnicach modułowych. Rozwiązanie pozwala zastąpić tradycyjne połączenia kablowe uporządkowanym, fabrycznie przygotowanym torem prądowym, co skraca czas montażu i ogranicza ryzyko błędów przy okablowaniu. Konstrukcja jest przeznaczona wyłącznie dla obwodów fazowych, nie stanowi toru neutralnego.

Konstrukcja modułowa i parametry elektryczne

Szyna obejmuje 57 standardowych modułów o odstępie 17,8 mm, co przy długości całkowitej 684 mm daje pełną pokrycie typowej rozdzielnicy mieszkaniowej i usługowej. Przekrój 16 mm2 oraz znamionowy prąd ciągły 80 A zapewniają stabilną pracę przy obciążeniach wymagających szyny zbiorczej. Rodzaj połączenia widełkowego umożliwia szybkie i pewne wpięcie aparatów modułowych. Całość jest wykonana z pełną izolacją, która chroni przed przypadkowymi dotknięciami i zwarciami mechanicznymi podczas montażu i eksploatacji.

• szybkie i pewne łączenie aparatów modułowych bez prowadzenia kabli
• przekrój 16 mm2 gwarantuje pracę do 80 A w sposób ciągły
• modułowa długość na 57 pól 17,8 mm ułatwia planowanie rozdzielnicy
• szeroka izolacja poprawia bezpieczeństwo i porządek wewnątrz szafy

Montaż i zastosowanie w praktyce

Szyna sprawdzi się w rozdzielnicach modułowych i szafach elektrycznych do rozdziału obciążenia oraz łączenia faz w grupach modułów. Dzięki ergonomicznej budowie widełkowej jest kompatybilna z większością popularnych aparatów modułowych, wyłączników nadprądowych i różnicowoprądowych. Estetyczny, uporządkowany układ przewodów podnosi czytelność instalacji i ułatwia późniejszą diagnostykę. Zalecane jest stosowanie przewodów o przekroju do 16 mm2 i przeznaczenie szyny wyłącznie dla przewodu fazowego. Do toru neutralnego należy zastosować odrębną szynę neutralną zgodną z wymaganiami instalacji.

Bezpieczeństwo, normy i kompatybilność

Produkt SIMET został przebadany przez VDE zgodnie z DIN EN 61439-1:2012-06 oraz DIN EN 61439-6:2013-06. Konstrukcja zbiorcza została zaprojektowana zgodnie z DIN EN 50274, tak aby była bezpieczna dla dłoni instalatora podczas montażu. Deklaracja zgodności CE oraz odniesienia do norm VDE potwierdzają spełnienie wymagań dla niskonapięciowych rozdzielnic modułowych. Pełna izolacja i brak możliwości zastosowania szyny jako toru N dodatkowo ograniczają ryzyko nieprawidłowego podłączenia.
