Miernik małych rezystancji z Certyfikatem Kalibracji MMR-630 WMPLMMR630

Precyzyjny mikroomomierz do kontroli połączeń i uzwojeń w przemyśle

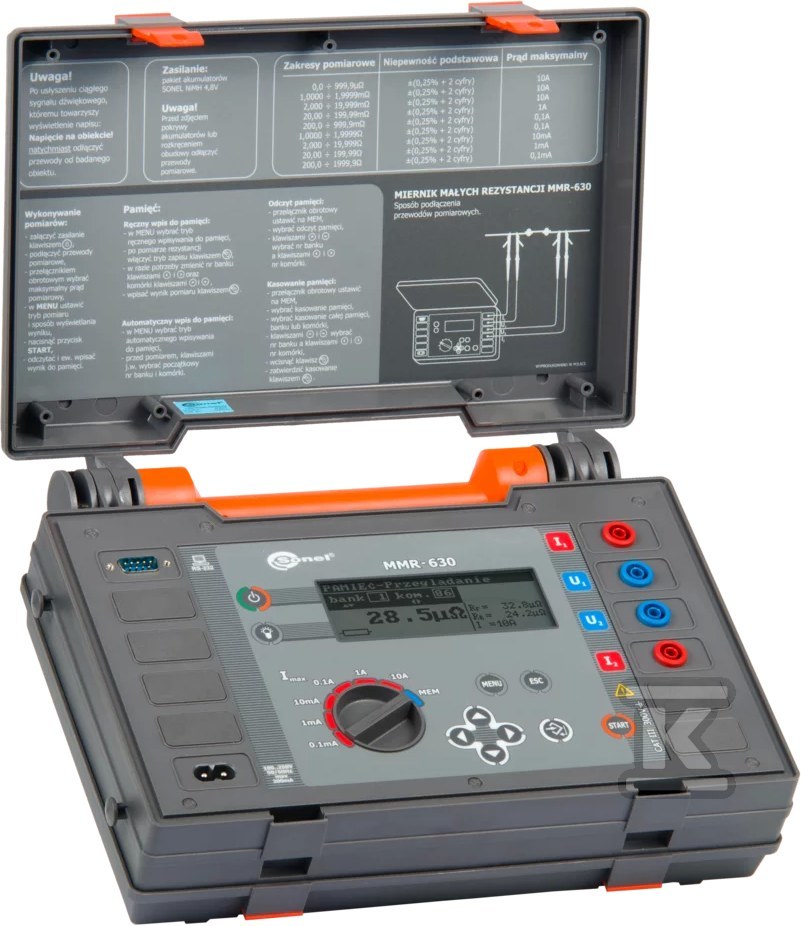

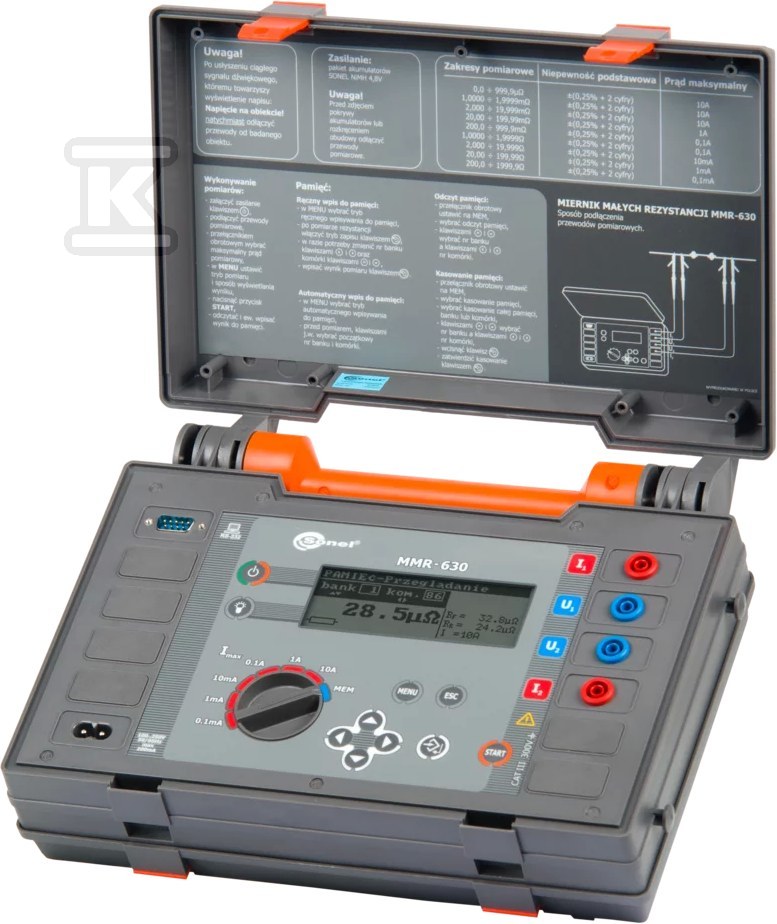

Miernik małych rezystancji MMR-630 to przyrząd do pomiarów rezystancji w zakresie mikro- i miliohmów z rozdzielczością 0,1 µ?. Duży prąd pomiarowy w poszczególnych podzakresach oraz dwa tryby pracy pozwalają badać zarówno obiekty rezystancyjne, jak i indukcyjne, bez konieczności zmiany aparatury. Cyfrowy wskaźnik i funkcja Data Hold ułatwiają odczyt w warunkach warsztatowych, a pamięć na 990 wyników z możliwością przesłania do komputera PC wspiera dokumentację kontroli jakości i przeglądów okresowych. Dostawa z certyfikatem kalibracji potwierdza zgodność wskazań w momencie przekazania.

Pomiar rezystancyjny i indukcyjny z wyborem trybu pracy

Urządzenie pracuje metodą czteroprzewodową, co eliminuje wpływ rezystancji przewodów pomiarowych. Dla obiektów rezystancyjnych dostępny jest pomiar szybki trwający 3 sekundy z dwukierunkowym przepływem prądu, który kompensuje napięcia termoelektryczne. W trybie ciągłym miernik powtarza cykle co 3 sekundy, co jest przydatne przy kontroli seryjnej partii połączeń.

Do obiektów o charakterze indukcyjnym, takich jak uzwojenia silników, transformatorów i cewek o niskiej rezystancji, przeznaczony jest pomiar wydłużony z automatycznym rozładowaniem obiektu po zakończeniu. Dostępny jest również tryb skrócony z nieznacznie ograniczoną dokładnością. Zakres pomiarowy można ustawiać automatycznie lub ręcznie.

Typowe zastosowania to:

• połączenia spawane i lutowane, szyny wyrównawcze, przewody uziemiające
• styki, spoiny szyn kolejowych, przewody i kable
• uzwojenia silników, transformatorów i niskoomowych cewek

Miernik zachowuje poprawność pomiaru nawet przy zakłóceniach o wartości pięciokrotnie wyższej od sygnału mierzonego, a odporność na przydźwięk 50 Hz wynosi do 100 mV rms przy dodatkowym błędzie ?1%.

Budowa, zasilanie i warunki eksploatacji

Obudowa zapewnia stopień ochrony IP54, a izolacja jest podwójna zgodnie z PN-EN 61010-1 i IEC 61557. Kategoria pomiarowa to CAT III 300 V. Wymiary 295 x 222 x 95 mm i masa ok. 1,7 kg pozwalają na pracę ręczną w terenie, a szelki ułatwiają przenoszenie.

Zasilanie zapewnia pakiet akumulatorów Ni-MH 4,8 V 3 Ah. Czas ładowania wynosi ok. 2,5 godziny, a na jednym ładowaniu wykonuje się ok. 300 pomiarów prądem 10 A. Wyłączenie automatyczne po 120 sekundach bezczynności chroni akumulator. Nominalna temperatura pracy to 0...+40 °C.

Maksymalna indukcyjność mierzonego obiektu to 40 H, a maksymalna rezystancja przewodów przy prądzie 10 A to 0,1 ?. Dokładność zadawania prądu pomiarowego to ±10%. Wyświetlacz graficzny monochromatyczny z podświetleniem wspiera odczyt w słabym oświetleniu.

Dokładność pomiaru, pamięć i przekaz danych

Podstawowa niepewność wynosi ±(0,25% w.m. + 2 cyfry). Impedancja wejściowa woltomierza to ?200 k?. W najniższym podzakresie 0...999,9 µ? prąd pomiarowy to 10 A przy napięciu dla pełnej skali 20 mV, rozdzielczość 0,1 µ?. Kolejne podzakresy obejmują 1,0000...1,9999 m?, 2,000...19,999 m?, 20,00...199,99 m? i 200,0...999,9 m? z prądem 1 A lub 0,1 A, a zakresy omowe pracują z prądami 10 mA i 0,1 mA.

Pamięć przechowuje 990 wyników z funkcją Data Hold dla bieżącej wartości. Przesył danych realizowany jest interfejsem RS-232, co umożliwia archiwizację pomiarów w systemie komputerowym. Certyfikat kalibracji dołączony do dostawy potwierdza wzorcowanie przyrządu w laboratorium producenta.
