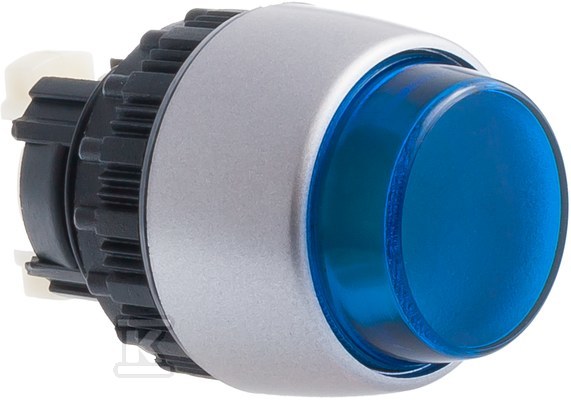

Napęd kompletny wystający podświetlany BSP czerwony pierścień niklowany ST22-AWLC\.

Budowa modułowa i materiały

Seria przycisków sterowniczych ST22 od Spamel opiera się na modułowej koncepcji czółonowej - każdy przycisk składa się z wymiennych elementów funkcjonalnych, które można dowolnie konfigurować. Konstrukcja umożliwia tworzenie wariantów funkcjonalnych bez konieczności wymiany całego podzespołu.

Opisywany napęd wyposażony jest w guzik wystający (typ AWL - bez samoczynnego powrotu), co oznacza że po wciśnięciu pozostaje w pozycji zadziałania do momentu ręcznego zwolnienia. Wersja podświetlana pozwala na instalację źródła światła w korpusie napędu - standardowo stosuje się trzonek BA9S, obsługujący zarówno żarówki (24 V lub 230 V AC/DC), jak i diody LED.

Pierścień czołowy wykończony jest chromem metodą niklowania, co nadaje mu elegancki, metaliczny wygląd i zwiększa odporność powierzchni na ścieranie. Materiał samego pierścienia to tworzywo sztuczne - lekkie i odporne na korozję.

Masa całego napędu wynosi 13 g.

Parametry pracy i zgodność z normami

Napęd przewidziany jest do montażu w znormalizowanych otworach o średnicy 22 mm wykonywanych w pulpitach lub tablicach sterowniczo-sygnalizacyjnych albo bezpośrednio w korpusach maszyn i urządzeń. Po zamontowaniu uzyskuje stopień ochrony IP65 od strony czołowej - pyłoszczelność oraz ochrona przed strumieniem wody z dowolnego kierunku.

Przyciski sterownicze ST22 spełniają wymagania norm:

Norma	Zakres
PN-EN 60947-5-1	Aparatura rozdzielcza i sterownicza niskiego napięcia
IEC 60947-5-1	Urządzenia sterownicze - elementy stykowe
IEC 60947-1	Ogólne przepisy dla aparatury

Zestyki stosowane w łącznikach serii ST22 mają układ z samoczyszczeniem, co zapewnia stabilny kontakt elektryczny nawet przy długotrwałej eksploatacji. Prąd znamionowy ciągły wynosi do 10 A, a częstość łączeń może osiągać nawet do 3600 cykli na godzinę.

Temperatura pracy mieści się w zakresie od -40°C do +70°C, a konstrukcja wykazuje odporność na wibracje (wg IEC 60068-2-6), udary mechaniczne (wg IEC 60068-2-27) oraz wilgotne gorąco cykliczne (wg IEC 60068-2-30).

Zastosowanie i montaż

Napędy ST22 służą do załączania lub rozłączania prądów o natężeniu do 2,5 A oraz sygnalizacji świetlnej w pulpitach maszyn i szafach sterowniczych. Wersja bez samopowrotu (AWL) jest szczególnie przydatna tam, gdzie stan po wciśnięciu guzika ma być podtrzymany - np. jako potwierdzenie ręcznego polecenia lub blokada operacji.

Montaż przebiega trójstopniowo:

1. Włożenie napędu w otwór pulpitu i dokręcenie nakrętki od spodu.
2. Zatrzaśnięcie korpusu pośredniego na napędzie - z zachowaniem wzajemnego ustawienia strzałek orientacyjnych.
3. Zamontowanie łączników zatrzaskowo do korpusu pośredniego (od jednego do sześciu sztuk; przy wersji podświetlanej maksymalnie cztery).

Demontaż przebiega odwrotnie - za pomocą płaskiego wkrętaka zwalnia się kolejno zaczepy elementów.

Producent oferuje pełen asortyment kompatybilnych elementów serii ST22 - różne typy napędów (guzik kryty, grzybkowy, pokrętło piórkiem lub kluczem), lampki sygnalizacyjne oraz osłony hermetyczne - co pozwala na budowę kompletnych stanowisk sterowniczych z jednego źródła.
