Napęd kompletny kryty podświetlany niebieski pierścień niklowany ST22-KLN\.

Modułowa budowa czlonowa serii ST22

Przyciski sterownicze SPAMEL ST22 mają konstrukcję modułową - składają się z trzech podstawowych elementów funkcyjnych: napędu (lub korpusu lampki), korpusu pośredniego oraz jednego lub kilku modułów stykowych (łączników). Poszczególne części montuje się zatrzaskowo, co umożliwia tworzenie konfiguracji od jednego do sześciu torów stykowych (wersja podświetlana dopuszcza maksymalnie cztery tory).

Montaż polega na wsunięciu napędu we wrécen normalizowany otwór pulpitu bądź tablicy sterowniczej o średnicy 22,3 mm, nakręceniu nakrętki mocującej od strony tylnej pulpitu, a następnie zatrzaśnięciu korpusu pośredniego - strzałki naniesione na obudowie wyznaczają prawidłowe położenie względem napędu.

Demontaż przebiega bez narzędzi specjalistycznych: płaski śrubokręt wystarczy do odpięcia modułów funkcyjnych (łączników lub oprawy lampki) od korpusu pośredniego poprzez lekkie odgięcie zatrzasku, a następnie oddzielenia samego korpusu pośredniego od napędu.

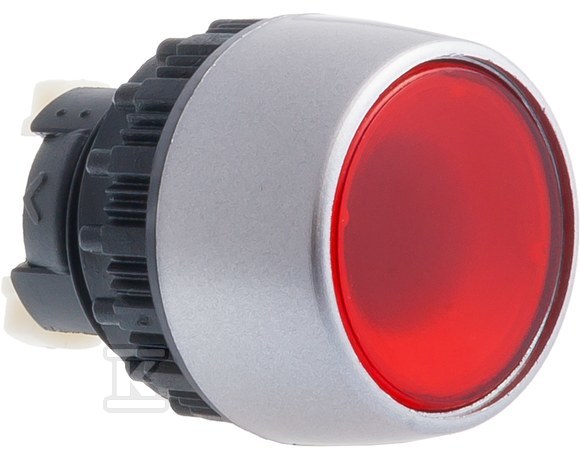

Napęd kryty podświetlany ST22-KLN

Opisywany element to guzik kryty (KL) wyposażony w niklowany pierścień czołowy o wykończeniu chromowym - tworzywo sztuczne pokryte warstwą niklu satynowego nadaje estetyczny wygląd pasujący zarówno do szaf sterowniczych przemysłowych, jak i nowoczesnych pulpit operatorskich.

Konstrukcja guzika krytego chroni przed przypadkowym uruchomieniem - nacisk wymaga celowego wbicia palca przez operatora. Funkcja samoczynnego powrotu sprawia, że po zwolnieniu guzik automatycznie wraca do pozycji wyjściowej bez ręcznej interwencji.

Podświetlenie umożliwia sygnalizację stanów pracy instalacji - pierścień świetlny wokół guzika pozostaje dobrze widoczny nawet przy słabym oświetleniu szafy sterowniczej czy pulpitu maszyny. Lampa sygnalizacyjna bazuje na standardowym trzonku BA9S.

Warunki eksploatacji i trwałość

Stopień ochrony IP65 po stronie czołowej zapewnia pyłoszczelność oraz odporność na strumienie wody padające na obudowę - istotny zarówno przy instalacji zewnętrznej, jak i wewnętrznej w środowiskach przemysłowych o podwyższonej wilgotności czy zapyleniu.

Zakres temperatur pracy wynosi od -40°C do +70°C, co pozwala na stosowanie zarówno w chłodniach przemysłowych, jak i blisko źródeł ciepła generowanego przez maszyny czy rozdzielnice energetyczne.

Częstotliwość przełączeń dochodzi do 3600 cykli na godzinę dla napędów przyciskowych (dla typów ryglowanych i pokrętnych - do 360 cykli/godzinę). Trwałość mechaniczna członów przyciskowych osiąga nawet 10 milionów cykli.

Przewody przyłączeniowe mogą mieć przekrój:

• linki wielodrutowe: od 0,75 mm2
• linki jednodrutowe: od 1 mm2

Prąd ciągły torów stykowych wynosi 10 A. Zabezpieczenie zwarciowe wymaga zastosowania wkładki bezpiecznikowej szybkiej o maksymalnym prądzie 25 A.

Normy i parametry torów stykowych

Urządzenia spełniają wymagania:

• PN-EN 60947-5-1 / IEC 60947-5-1
• IEC 60947-1
• PN-EN 50013
• Stopień ochrony IP65 potwierdzony przez Publ. IEC 529

Dla torów rozwiernych NC minimalna siła nacisku potrzebna do osiągnięcia skutecznego otwarcia wynosi 11 N. Skuteczna droga otwarcia to minimum 2,5 mm (maksymalnie z uwzględnieniem drogi końcowej - 6 mm). Łączniki mają układ zestykowy z samoczyszczeniem.
