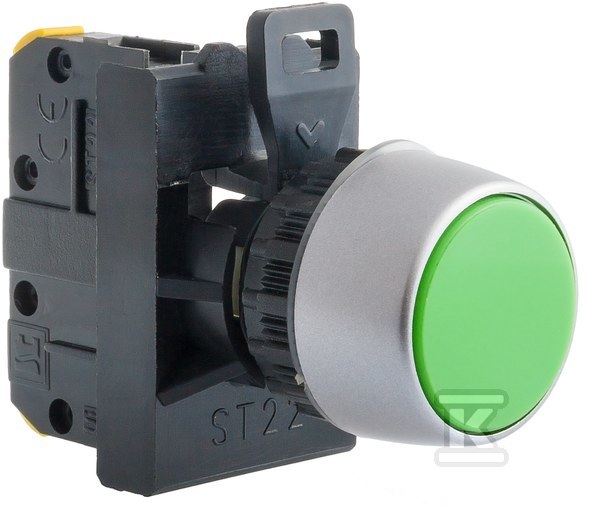

Przycisk kryty BSP żółty 1 zw. pierścień niklowany ST22-AKG-10\.

Budowa modułowa i przeznaczenie

Przyciski sterownicze z serii ST22 produkowane przez Spamel wyróżniają się modułową konstrukcją - każdy przycisk składa się z trzech elementów funkcjonalnych: napędu z guzikiem krytym, korpusu pośredniego oraz łącznika stykowego. Takie rozwiązanie pozwala na dowolną konfigurację układu styków podczas montażu lub modyfikacji istniejących obwodów sterowniczych. Elementy są ze sobą zatrzaskiwane - wystarczy nałożyć korpus pośredni na napęd i zatrzasnąć odpowiednią liczbę modułów stykowych.

Produkt przeznaczony jest do wbudowania w znormalizowane otwory o średnicy 22 mm wykonane w pulpitach sterowniczych, tablicach sygnalizacyjnych lub bezpośrednio w korpusach maszyn i urządzeń. Seria ST22 sprawdza się w aplikacjach przemysłowych - od prostych szaf sterowniczych po złożone układy automatyki maszynowej.

Guzik kryty i obsługa

Model ST22-AKG wyposażony jest w guzik kryty o płaskim kształcie - guzik jest osadzony w obudowie i nie wystaje ponad powierzchnię czołową pierścienia. Taka konstrukcja minimalizuje ryzyko przypadkowego naciśnięcia, co jest istotne w środowiskach produkcyjnych lub tam, gdzie przyciski znajdują się w pobliżu innych elementów sterowniczych.

Wersja AK oznacza działanie bez samopowrotu - po naciśnięciu guzik pozostaje w pozycji wciśniętej i wraca do pozycji wyjściowej dopiero po ponownym naciśnięciu lub ręcznym odblokowaniu. To standardowe rozwiązanie dla przycisków pełniących funkcję blokad, selektorów trybu pracy lub urządzeń sygnalizacyjnych wymagających podtrzymania stanu.

Kolor żółty guzika ułatwia szybką identyfikację funkcji przycisku na pulpicie - szczególnie przydatne przy większej liczbie elementów sterowniczych.

Parametry pracy, trwałość i odporność środowiskowa

Seria ST22 charakteryzuje się solidnymi parametrami eksploatacyjnymi:

Parametr	Wartość
Napięcie izolacji Ui	500 V
Prąd ciągły Iu = Ith	10 A
AC-15 przy 230 V	2,5 A
DC-13 przy 24 V	4 A
Trwałość mechaniczna	do 3 mln cykli
Trwałość elektryczna	do 1 mln cykli*

*przy obciążeniu elektromagnesów do max. przekroju

Zakres temperatur pracy od -40 do +70°C pozwala na stosowanie zarówno w chłodniach przemysłowych, jak i w warunkach podwyższonej temperatury wokół maszyn. Urządzenie wytrzymuje częstość przełączeń do 3600 operacji na godzinę, co czyni je odpowiednim nawet do intensywnie eksploatowanych stanowisk produkcyjnych.

Po zamontowaniu w otworze pulpitu przycisk osiąga stopień ochrony IP65 - całkowita szczelność przed pyłem oraz ochrona przed strumieniem wody z dowolnego kierunku. Producent deklaruje również odporność na:

• wibracje według IEC 60068-2-6 - przyspieszenie ±0,7 g w zakresie częstotliwości 2-100 Hz,
• udary mechaniczne - szczytowe przyspieszenie do 15 g przy czasie trwania impulsu 11 ms,
• wilgotne gorąco cykliczne - badanie w temperaturze 55°C przy wilgotności względnej 95%.

Pierścień czołowy wykonany jest z tworzywa sztucznego; opcjonalnie dostępna jest wersja z wykończeniem niklowanym dla lepszej odporności mechanicznej powierzchni czołowej.

Podłączenie elektryczne

Przycisk wyposażony jest w połączenie śrubowe. Zaciski akceptują:

• przewody jednodrutowe o przekroju 2 × (1-2,5) mm2,
• linki wielodrutowe o przekroju 2 × (0,75-1,5) mm2.

Oznaczenia zacisków zgodne są z normą PN-EN 50013, co zapewnia spójność z innymi elementami automatyki przemysłowej stosującymi ten standard.

Produkt spełnia wymogi normy PN-EN 60947-5-1, IEC 60947-5-1 oraz IEC 60947-1 dotyczących aparatury rozdzielczej i sterowniczej niskiego napięcia.
