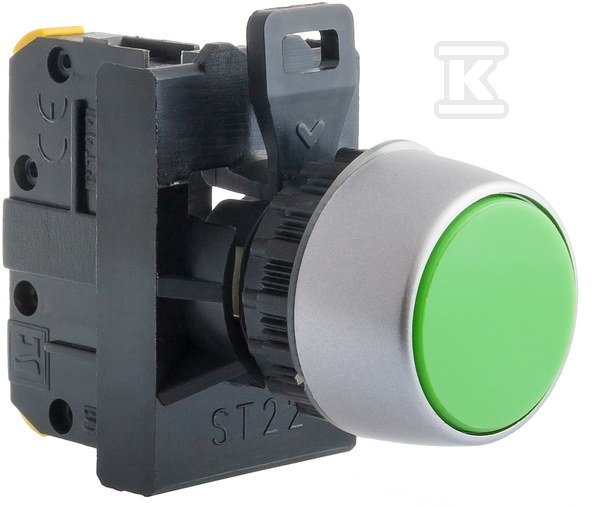

Przycisk kryty biały 2 zw. 1 rozw. pierścień niklowany ST22-KB-21\.

Konstrukcja i wykonanie

Przycisk kryty ST22-KB-21 to kompletny element sterowniczy produkowany przez SPAMEL - polskiego producenta osprzętu elektroinstalacyjnego. Wyróżnia się płaskim guzikiem krytym w kolorze białym oraz szarym pierścieniem czołowym wykonanym z tworzywa sztucznego. Soczewka ma kształt okrągły, a całość montowana jest w otwór o średnicy 22 mm - standardowy wymiar stosowany w tablicach sterowniczych i pulpitach operatorskich.

Obudowa zapewnia stopień ochrony IP65 po zamontowaniu w pulpicie. Oznacza to pełną szczelność przed pyłem oraz ochronę przed strumieniem wody. Pierścień czołowy jest niklowany - powłoka niklowa zwiększa odporność na korozję i nadaje estetyczny metaliczny połysk.

Mechanizm działa z samopowrotem - po zwolnieniu nacisku guzik wraca do pozycji wyjściowej automatycznie.

Parametry elektryczne

Stykowa część przyciska obsługuje 2 tory zwierne i 1 tor rozwierny. Maksymalny prąd ciągły wynosi 10 A, co pozwala na bezpośrednie sterowanie obwodami pomocniczymi bez dodatkowych przekaźników pośredniczących - oczywiście w granicach określonych przez obciążalność styków.

W kategorii AC-15 (obciążenie indukcyjne prądu przemiennego) przycisk osiąga 2,5 A przy 230 V oraz 1,6 A przy napięciach 400/500 V. Dla obciążeń DC-13 (prąd stały) wartości są niższe ze względu na brak naturalnego przejścia przez zero - 4 A dla 24 V, 1 A dla 110 V i 0,25 A dla pełnych 220 V.

Zabezpieczenie zwarciowe torów to wkładka bezpiecznikowa szybka o prądzie znamionowym max. 10 A oraz zdolność wytrzymania 1 kA spodziewanego prądu zwarciowego przy napięciu roboczym Ue=500 V.

Trwałość i warunki pracy

Seria ST22 charakteryzuje się wysoką trwałością mechaniczną - producent deklaruje 3 mln cykli przestawieniowych. Trwałość elektryczna przy obciążeniach znamionowych to 200 tysięcy cykli, ale przy zmniejszonym obciążeniu (np. sterowanie cewkami) wzrasta nawet do 1 mln cykli. Maksymalna częstość załączania dochodzi do 3600 operacji na godzinę.

Częstotliwość ta sprawdza się w aplikacjach wymagających szybkiego przełączania - np. linie produkcyjne czy systemy transportowe.

Przycisk pracuje w zakresie temperatur od -40°C do +70°C, co czyni go odpowiednim zarówno do chłodni przemysłowych, jak i instalacji narażonych na nagrzewanie. Wilgotność względna do 95% przy temperaturze +55°C nie stanowi problemu - seria przeszła testy wilgotności gorącej cyklicznej według IEC 60068-2-30 oraz testy mgły solnej (ostrość próby 1) według IEC 60068-2-52.

Odporność mechaniczna obejmuje również testy wibracyjne (±1 mm amplituda, ±0,7 g przyspieszenie w zakresie częstotliwości 2-100 Hz) oraz udarowe (15 g szczytowego przyspieszenia, impuls trwający 11 ms) - norma IEC 60068 odpowiednio częściowo odniesiona.

Podłączenie i montaż

Połączenie elektryczne realizowane jest przez zaciski śrubowe. Producent dopuszcza przewody jednodrutowe o przekroju 1-2,5 mm2 oraz linki wielodrutowe od 0,75 mm2 do maksymalnie podobnej wielkości. Zaciski są oznaczone zgodnie z normą PN-EN 50013.

Położenie pracy jest dowolne - przycisk można montować pionowo, poziomo lub pod dowolnym kątem bez wpływu na działanie.

Zgodność z normami

Urządzenie spełnia wymagania:

• PN-EN 60947-5-1 - aparatura rozdzielcza i sterownicza,
• IEC 60947-5-1,
• IEC 60947-1,

co potwierdza jego przydatność w profesjonalnych instalacjach przemysłowych.
