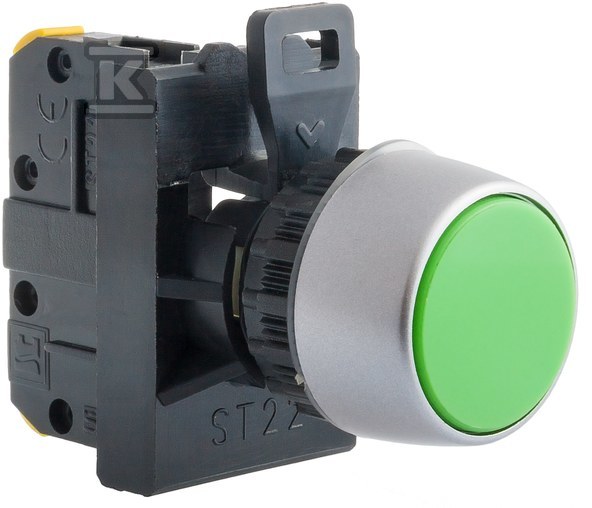

Przycisk krytyy czarny 1 zw. 1 rozw. pierścień niklowany ST22-KCZ-11\.

Konstrukcja i mechanizm działania

Przycisk kryty ST22-KCZ-11 to kompletny element sterowniczy przeznaczony do montażu w otworach o średnicy 22 mm - standardowy wymiar stosowany w szafach sterowniczych i pulpitach operatorskich na całym świecie. Konstrukcja składa się z napędu z guzikiem krytym oraz korpusu pośredniego, który zawiera łącznik elektryczny.

Pierścień czołowy wykonany jest z tworzywa sztucznego w kolorze szarym. Przycisk ma płaski kształt guzika i okrągłą soczewkę - prosta forma pasuje do większości aplikacji przemysłowych.

Symbol KCZ oznacza konfigurację styków: jeden torus zwierny (NO) i jeden torus rozwierny (NC). W praktyce oznacza to, że podczas naciśnięcia przycisk zamyka obwód zwierny, a jednocześnie przerywa obwód rozwierny - typowa logika stosowana np. w układach start/stop.

Wersja z literą K w symbolu oznacza samoczynny powrót: po zwolnieniu nacisku guzik wraca do pozycji wyjściowej. To rozwiązanie sprawdza się tam, gdzie chwilowe zadziałanie jest celem samym w sobie - np. przyciski START, akceptacji czy sygnalizacji.

Obudowa zapewnia stopień ochrony IP65, co oznacza pełną szczelność na pył oraz ochronę przed strumieniem wody. Przycisk można montować w dowolnym położeniu, co daje elastyczność przy projektowaniu pulpitu.

Parametry elektryczne i warunki pracy

Układ styków został zaprojektowany do pracy w obwodach pomocniczych maszyn i urządzeń. Prąd ciągły wynosi 10 A, natomiast obciążalność łączeniowa różni się w zależności od kategorii użytkowania:

Kategoria	Napięcie	Prąd
AC-15	230 V	2,5 A
AC-15	400/500 V	1,6 A
DC-13	24 V	4 A
DC-13	110 V	1 A
DC-13	220 V	0,25 A

Zabezpieczenie zwarciowe torów stanowi szybka wkładka bezpiecznikowa 10 A - taka sama jak dla większości przycisków sterowniczych tej klasy.

Pod względem trwałości mechanicznej producent deklaruje 3 miliony cykli przestawieniowych, a trwałość łączeniowa sięga 1 miliona cykli przy obciążeniu znamionowym. Przy sterowaniu elektromagnesów AC można realizować obciążenia do 80 VA, a dla DC do 10 W.

Urządzenie pracuje w temperaturach od -40°C do +70°C, co pozwala na stosowanie zarówno w chłodniach przemysłowych, jak i w warunkach gorących - np. przy piecach czy kołach ciernych.

Częstość operacji może sięgać 3600 cykli na godzinę, większość standardowych aplikacji nie wymaga jednak takiej intensywności.

Odporność środowiskowa i normy

Obudowa spełnia wymagania stopnia ochrony IP65 według publikacji IEC529 - wystarczająco do większości zastosowań wewnątrz hal produkcyjnych, gdzie występuje kurz, wilgoć czy przypadkowe zachlapania.

Producent przeprowadził dodatkowe badania odpornościowe:

• Wibracje (wg IEC 60068-2-6): częstotliwość 2-100 Hz z amplitudą ±1 mm i przyspieszeniem ±0,7 g.
• Udar mechaniczny: przyspieszenie szczytowe 15 g, czas trwania impulsu 11 ms.
• Wilgotne gorące cykliczne: testowano w temperaturze 55°C przy wilgotności względnej 95%.
• Mgła solna cykliczna: ostrość próby 1.

Przekrój przewodów przyłączeniowych to:

• jednodrutowe: 2×(1-2,5) mm2
• linki: 2×(0,75-1,5) mm2

Połączenie wykonuje się metodą śrubową - trzonki zacisków są oznaczane zgodnie z normą PN-EN 50013.

Przycisk jest zgodny z normami:

• PN-EN 60947-5-1
• IEC 60947-5-1
• IEC 60947-1
