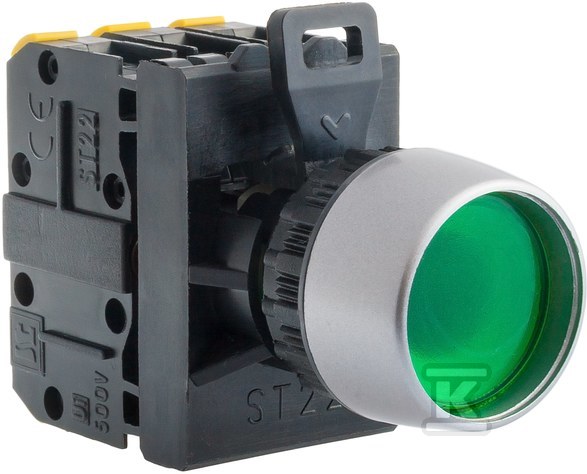

Przycisk kryty podświetlany czerwony 2 rozw. pierścień niklowany ST22-KLC-02-24-BA9S\.

Budowa modułowa i przeznaczenie

Przyciski sterownicze ST22 produkowane przez Spamel mają budowę członową - składają się z napędu, korpusu pośredniego i łączników montowanych zatrzaskowo. Ta konstrukcja pozwala tworzyć konfiguracje od jednego do nawet sześciu torów stykowych (lub do czterech w wersji podświetlanej) bez wymiany całego zestawu. Wystarczy dobierać i wymieniać poszczególne człony funkcjonalne, co znacząco ułatwia adaptację obwodów sterowniczych na liniach produkcyjnych i w szafach sterowniczych.

Opisywana wersja wyposażona jest w dwa tory rozwierne (NC) - styki te są normalnie zamknięte i otwierają się podczas naciśnięcia przycisku. Taka konfiguracja sprawdza się jako element rozłączający obwód bezpieczeństwa, np. w układach awaryjnego zatrzymania lub w bilansowaniu torów NO i NC w bardziej złożonych układach sterowania.

Guzik kryty (płaski) z samoczynnym powrotem oznacza, że po zwolnieniu nacisku element wraca do pozycji wyjściowej - stąd oznaczenie KL w symbolu zamówieniowym. Czerwone wykończenie guzika to klasyczny wybór na przyciski typu STOP lub awaryjnego zatrzymania, choć w tym przypadku funkcja zależy od konfiguracji obwodu.

Oświetlenie i parametry elektryczne

Źródło światła pracuje na napięciu 24 V AC/DC z trzonkiem BA9S. Moc pobierana przez lampkę LED wynosi 1 W, co jest istotną zaletą w instalacjach z wieloma przyciskami podświetlanymi - niższe zużycie energii przekłada się na mniejsze obciążenie zasilacza i mniej ciepła generowanego wewnątrz szafy.

Prąd znamionowy ciągły wynosi 10 A, a prąd łączeniowy dla kategorii AC-15 osiąga 2,5 A przy 230 V oraz 1,6 A przy 400/500 V. Dla obciążeń DC-13 parametry wynoszą odpowiednio 4 A / 24 V, 1 A / 110 V i 0,25 A / 220 V. Zabezpieczenie zwarciowe torów wymaga wkładki bezpiecznikowej szybkiej 10 A - producent dopuszcza spodziewany prąd zwarciowy do 1 kA przy napięciu roboczym 500 V.

Trwałość mechaniczna sięga 3,0 mln cykli przestawieniowych, a trwałość łączeniowa przy obciążeniu znamionowym to 0,2 mln cykli. Przy niższych obciążeniach (do 10 W dla elektromagnesów DC lub do 80 VA dla AC) żywotność wzrasta nawet do 1,0 mln cykli. Maksymalna częstość operacji wynosi do 3600 h?1, co pozwala na intensywne użytkowanie w aplikacjach przemysłowych.

Montaż i odporność środowiskowa

Przycisk przeznaczony jest do osadzenia w znormalizowanym otworze o22 mm pulpitu sterowniczego. Montaż polega na wsunięciu napędu w otwór i dokręceniu nakrętki od spodu, a następnie zatrzaśnięciu korpusu pośredniego (przy zachowaniu prawidłowego ustawienia strzałek orientacyjnych). Demontaż wymaga odpięcia najpierw łącznika płaskim śrubokrętem od korpusu pośredniego, potem odpięcia samego korpusu i odkręcenia nakrętki - całość przebiega bez narzędzi specjalistycznych.

Stopień ochrony IP65 zapewnia pyłoszczelność oraz ochronę przed strumieniem wody z dowolnego kierunku. Producent deklaruje również odporność na:

• wibracje w zakresie częstotliwości 2-100 Hz (amplituda ±1 mm, przyspieszenie ±0,7 g)wg IEC 60068-2-6,
• udary mechaniczne o przyspieszeniu szczytowym 15 g i czasie trwania impulsu 11 mswg IEC 60068-2-27,
• wilgotne gorąco cykliczne w temperaturze +55°C przy wilgotności względnej do 95%wg IEC 60068-2-30,
• mgłę solną cykliczną o ostrości próby 1wg IEC 60068-2-52.

Zakres temperatur pracy i przechowywania wynosi od -40 do +70°C, co pozwala na stosowanie zarówno w chłodniach przemysłowych, jak i w warunkach wysokiej temperatury otoczenia. Połączenia elektryczne wykonuje się za pomocą zacisków śrubowych obsługujących przewody jednodrutowe o przekroju 2 × 1-2,5 mm2 lub linki wielodrutowe 2 × 0,75-1,5 mm2.

Norma i oznaczenia

Przyciski ST22 spełniają wymagania normyPN-EN 60947-5-1 oraz IEC 60947-5-1 i IEC 60947-1. Oznaczenia zacisków zgodne są zPN-EN 50013 - każdy styk ma jednoznaczne oznakowanie ułatwiające prawidłowe podłączenie podczas instalacji i serwisowania.
