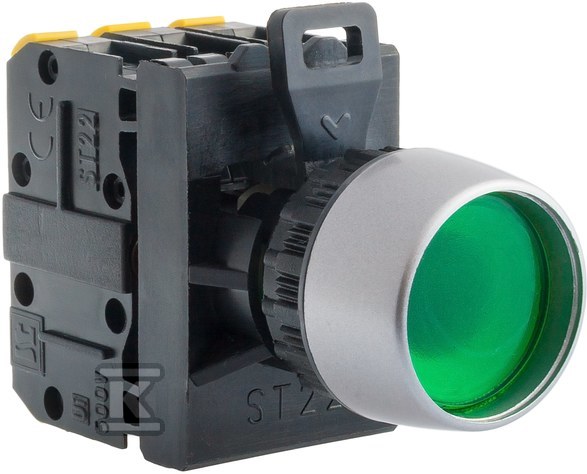

Przycisk kryty podświetlany żółty 2 rozw. pierścień niklowany ST22-KLG-02-230-BA9S\.

Budowa modułowa i elementy składowe

Przyciski sterownicze ST22 mają budowę członową - składają się z kilku wymiennych elementów funkcjonalnych, co pozwala na tworzenie różnych konfiguracji bez wymiany całego przycisku. W skład systemu wchodzą: napęd z guzikiem krytym podświetlanym (KL/AKL), korpus pośredni SP22-6625, jeden lub więcej łączników przyciskowych oraz oprawa źródła światła. Do korpusu pośredniego można mocować od 1 do 6 łączników - lub od 1 do 4 w wersji podświetlanej.

Montaż przebiega trójstopniowo: napęd wkłada się w znormalizowany otwór pulpitu o średnicy 22 mm, następnie od spodu nakręca się nakrętkę mocującą, a na końcu zatrzaskuje korpus pośredni z widocznym pierścieniem czołowym. Demontaż jest równie prosty - za pomocą płaskiego wkrętaka odpina się kolejno łącznik, korpus pośredni i odkręca nakrętkę.

Pierścień czołowy wykonany jest z tworzywa sztucznego i dostępny standardowo w wykończeniu niklowanym. W ofercie dostępne są też pierścienie czarne.

Parametry pracy i warunki eksploatacji

Urządzenie pracuje w temperaturach od -40°C do +70°C, co sprawia, że nadaje się zarówno do hal przemysłowych o zmiennych warunkach, jak i chłodni bądź instalacji zewnętrznych. Wilgotność względna może sięgać 95% przy cyklicznej próbie wilgotnego gorąca (wg IEC 60068-2-30).

Pod względem mechanicznym przycisk wytrzymuje:

• wibracje o częstotliwości 2-100 Hz z amplitudą ±1 mm i przyspieszeniem ±0,7 g,
• udary o przyspieszeniu szczytowym 15 g i czasie trwania 11 ms.

Stopień ochrony IP65 oznacza pyłoszczelność oraz odporność na strumień wody z dowolnego kierunku - wystarczającą do standardowych aplikacji przemysłowych. Dla ekstremalnych warunków producent oferuje osłonę hermetyczną ST22-7606 podnoszącą klasę do IP67.

Przekrój przewodów przyłączeniowych to 2×1-2,5 mm2 dla jednodrutowych lub 2×0,75-1,5 mm2 dla linek. Połączenia wykonuje się śrubowo na zaciskach oznaczonychwg PN-EN 50013.

Parametry elektryczne i trwałość

Znamionowy prąd ciągły wynosi 10 A, a prądy łączeniowe dla kategorii AC-15 to 2,5 A przy 230 V lub 1,6 A przy 400/500 V. Dla obwodów DC-13 (cewki elektromagnesów) maksymalne obciążenie to 4 A przy 24 V, malejące do 0,25 A przy 220 V. Zabezpieczenie zwarciowe torów to wkładka bezpiecznikowa szybka 10 A - chroni przed spodziewanym prądem zwarciowym do 1 kA.

Trwałość mechaniczna osiąga 3 milionów cykli przestawieniowych, a trwałość łączeniowa przy obciążeniach znamionowych - 200 tysięcy cykli. Przy niższych obciążeniach (np. cewki DC do 10 W lub AC do 80 VA) żywotność rośnie nawet do miliona cykli.

Częstość operacji może dochodzić do 3600/h?1, co pozwala na użycie przycisku w intensywnie eksploatowanych liniach produkcyjnych.

Zgodność z normami i źródło światła

Przyciski spełniają wymagania norm:

• PN-EN 60947-5-1,
• IEC 60947-5-1,
• IEC 60947-1,

oraz mają oznaczenie zacisków według PN-EN 50013.

W tym modelu źródłem światła jest żarówka na napięcie sieciowe z trzonkiem BA9S o mocy 2 W. Konstrukcja umożliwia wymianę wkładki lampki bez demontażu całego przycisku - wkładka ST22-7202 pasuje do napędów krytych podświetlanych serii KL/AKL.

Dostępne są też alternatywne źródła światła: LED-y na napięcia sieciowe lub uniwersalne LED UNI obsługujące zarówno prąd zmienny (24-230 V AC), jak i stały (24-110 V DC).
