Przycisk wystający biały 1 rozw. pierścień niklowany ST22-WB-01\.

Budowa i przeznaczenie

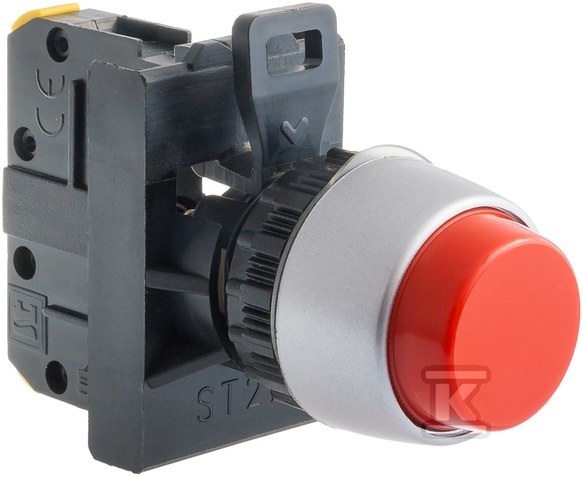

Przycisk sterowniczy ST22-WB-01 to element wykonawczy przeznaczony do rozbudowy systemów automatyki przemysłowej - montowany w otworach pulpitu operatorskiego o średnicy 22 mm. Wyróżnia się konstrukcją wystającą z wysokim guzikiem krytym oraz niklowanym pierścieniem czołowym w kolorze szarym wykonanym z tworzywa sztucznego.

Konfiguracja tego modelu obejmuje jeden styk rozwierny, co oznacza, że po zamontowaniu korpusu pośredniego i podłączeniu przewodów element realizuje funkcję rozwierną - w stanie spoczynku kontakt pozostaje zamknięty, a pod wpływem naciśnięcia przycisku obwód zostaje przerwany.

Parametry pracy i trwałość

Urządzenie pracuje w trybie bez samopowrotu - po każdym naciśnięciu pozostaje w pozycji załączenia do momentu ręcznego zwolnienia. To kluczowe przy sterowaniu urządzeniami wymagającymi podtrzymania sygnału (np. pompy, wentylatory, piece).

Znamionowy prąd ciągły wynosi 10 A, a zdolności łączeniowe sięgają 2,5 A przy napięciu AC-15 /230 V oraz 4 A dla obciążeń DC-13 przy 24 V. Producent określa trwałość mechaniczną na poziomie 3 mln cykli przestawieniowych, a trwałość łączeniową do 1 mln cykli - co plasuje ten element w czołówce pod względem żywotności w swojej klasie.

Zakres temperatur pracy wynosi od -40°C do +70°C, a stopień ochrony obudowy to IP65 po zamontowaniu w pulpicie. Przewody przyłączeniowe mogą mieć przekrój od 0,75 do 2,5 mm2 - zarówno jednodrutowe jak i linkowe - co zapewnia elastyczność podczas instalacji.

Odporność środowiskowa i normy

Obudowa spełnia wymogi normy PN-EN 60947-5-1 oraz odpowiednich dokumentów IEC dotyczących aparatury sterowniczej niskonapięciowej. Podzespoły są odporne na:

• wibracje w paśmie częstotliwości 2-100 Hz (amplituda ±1 mm, przyspieszenie ±0,7 g) według IEC 60068-2-6,
• uderzenia mechaniczne o przyspieszeniu szczytowym 15 g i czasie trwania impulsu 11 ms według IEC 60068-2-27,
• wilgotne gorąco cykliczne w temperaturze +55°C przy wilgotności względnej do 95%,
• mgłę solną o ostrości próby zgodnej z IEC 60068-2-52.

Połączenie elektryczne realizowane jest przez zaciski śrubowe, które gwarantują stabilny kontakt nawet w warunkach intensywnej eksploatacji. Element może być montowany w dowolnym położeniu roboczym - bezpośrednio w otworze pulpitu operatorskiego lub z wykorzystaniem dedykowanych korpusów pośrednich i łączników przewidzianych przez producenta.
