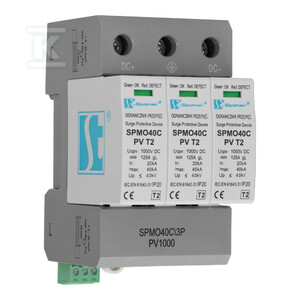

Warystorowy ogranicznik przepięć do instalacji fotowoltaicznych 3P, 1000V DC SPMO40C\3P-PV1000

Ochrona instalacji fotowoltaicznej – klucz do niezawodności

Instalacje fotowoltaiczne, narażone na przepięcia spowodowane wyładowaniami atmosferycznymi, przełączeniami w sieci czy niestabilności systemu, wymagają solidnej ochrony. Uszkodzenie inwertera, regulatorów ładowania lub paneli PV to poważne straty, dlatego stosowanie ograniczników przepięć (SPD) stało się standardem projektowym. Ten trójfazowy ogranicznik przepięć SPMO40C\3P-PV1000 to zaawansowane urządzenie zabezpieczające, zaprojektowane specjalnie dla instalacji fotowoltaicznych do 1000V DC.

Budowa i zasada działania

Ogranicznik przepięć SPMO40C\3P-PV1000 jest typu T2, klasy C i bazuje na technologii warystorowej. Warystory błyskawicznie zmieniają swoją rezystancję w momencie wystąpienia przepięcia, odprowadzając nadmiar energii do ziemi i redukując napięcie do bezpiecznego poziomu. Dzięki temu chroni on wrażliwe komponenty instalacji PV przed uszkodzeniem. Klasa C oznacza, że urządzenie reaguje szybko na skoki napięcia, co jest szczególnie ważne w przypadku przepięć łączeniowych i indukowanych.

Zastosowanie i korzyści

Ten ogranicznik przepięć znajduje zastosowanie zarówno w nowych instalacjach fotowoltaicznych – gdzie jest często elementem wymaganym przez normy (PN-EN 61643, PN-HD 60364-7-712) – jak i w modernizowanych systemach. Montaż urządzenia znacząco poprawia bezpieczeństwo i trwałość istniejących instalacji. Jest uniwersalny i sprawdzi się zarówno w systemach naziemnych, jak i dachowych, szczególnie w regionach o dużej aktywności burzowej.

• Ochrona przed uszkodzeniami: Chroni inwertery, regulatory ładowania oraz panele fotowoltaiczne przed skutkami przepięć.
• Zgodność z normami: Spełnia wymagania norm projektowych dotyczących ochrony przepięciowej w instalacjach PV.
• Uniwersalność: Nadaje się do nowych i modernizowanych systemów fotowoltaicznych.
• Szybka reakcja: Technologia warystorowa zapewnia błyskawiczne odprowadzenie nadmiaru energii.
• Trwałość: Zapewnia długotrwałą ochronę instalacji fotowoltaicznej.

Montaż i bezpieczeństwo

Pamiętaj! Montaż i podłączenie urządzenia powinno być wykonywane wyłącznie przez wykwalifikowany personel elektryczny z odpowiednimi uprawnieniami. Niezbędne jest zachowanie prawidłowego uziemienia oraz kolejności podłączeń (biegunowości w systemach DC). Ogranicznik przepięć powinien stanowić element całościowego systemu ochrony, obejmującego również zabezpieczenie po stronie AC inwertera. Nieprawidłowy montaż może skutkować brakiem ochrony lub uszkodzeniem urządzenia.
