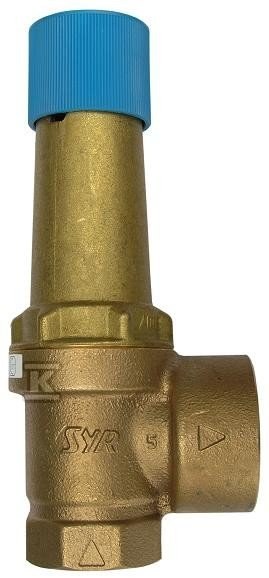

Zawór bezpieczeństwa 2115, 5,0bar, 6/4 cala 2115.40.155

Membranowy zawór bezpieczeństwa do zabezpieczania instalacji wodnych i grzewczych

Zawór membranowy serii 2115 zabezpiecza ciśnieniowe systemy wypełnione cieczą przed przekroczeniem dopuszczalnego ciśnienia. Jest stosowany przede wszystkim do ochrony zamkniętych ogrzewaczy wody użytkowej oraz instalacji wodnych i grzewczo-chłodniczych, w których nagromadzenie ciśnienia może prowadzić do uszkodzenia armatury i zbiorników. Dzięki konstrukcji membranowej reaguje szybko na wzrost ciśnienia i odprowadza nadmiar medium, przywracając bezpieczne warunki pracy.

Wersja z nastawą 5,0 bar i przyłączem G 1 1/2" jest przeznaczona do typowych instalacji domowych i usługowych, gdzie wymagany jest otwór spustowy G 2". Urządzenie pracuje z parami, gazami i cieczami nieklejącymi, w tym z mieszaniną wody z glikolem do maksymalnie 50% zawartości. Maksymalna temperatura pracy to 110 °C, co pozwala na zastosowanie w obiegach ciepłej wody użytkowej i niskotemperaturowych systemach grzewczych.

Budowa i materiały

Korpus wykonany jest z mosiądzu, co zapewnia odporność na korozję w kontakcie z wodą i roztworami glikolu. Pokrywa to tworzywo odporne na wysoką temperaturę, utwardzone włóknem szklanym, w niektórych wykonaniach dostępny jest również odlew mosiężny. Taki dobór materiałów ogranicza odkształcenia termiczne i utrzymuje szczelność membrany w długim okresie eksploatacji.

Kompaktowe wymiary ułatwiają montaż w ograniczonej przestrzeni. Wysokość całkowita wynosi 187 mm, wysokość elementu spustowego 55 mm, długość 70 mm, a średnica 75 mm. Masa 2,7 kg pozwala na stabilne osadzenie bez dodatkowych wzmocnień. Najmniejsza średnica kanału dolotowego to 35 mm, co przekłada się na swobodny przepływ medium przy otwarciu zaworu.

Zastosowanie i warunki pracy

Zawór sprawdza się w zabezpieczaniu zamkniętych podgrzewaczy wody użytkowej, instalacji wodnych oraz systemów grzewczych i chłodniczych. Może pracować w instalacjach wypełnionych wodą oraz mieszaniną wody z glikolem, pod warunkiem że zawartość glikolu nie przekracza 50%. Dzięki temu jest kompatybilny z powszechnie stosowanymi płynami niezamarzającymi w instalacjach grzewczych.

Medium robocze obejmuje pary, gazy i ciecze nieklejące. Dopuszczony współczynnik wypływu dla par i gazów przy b1=10% wynosi 0,53, a dla cieczy przy tym samym b1 współczynnik ?C to 0,20/0,35. Parametry te określają skuteczność odprowadzania nadmiaru medium w warunkach projektowych.

Montaż i parametry pracy

Montaż odbywa się w pozycji pionowej z wejściem od dołu, co jest standardem dla zaworów bezpieczeństwa tej klasy. Przyłącze procesowe G 1 1/2" umożliwia bezpośrednie połączenie z armaturą o tym rozmiarze, a przyłącze odprowadzenia G 2" zapewnia swobodny odpływ.

Nastawa otwarcia 5,0 bar odpowiada typowym wymaganiom dla zamkniętych zasobników wody użytkowej. Seria 2115 dostępna jest w nastawach 4,0; 4,5; 5,0; 6,0; 7,0; 8,0 i 10,0 bar oraz w rozmiarach od DN15 do DN50, co pozwala dobrać odpowiedni wariant do konkretnego ciśnienia projektowego instalacji.
