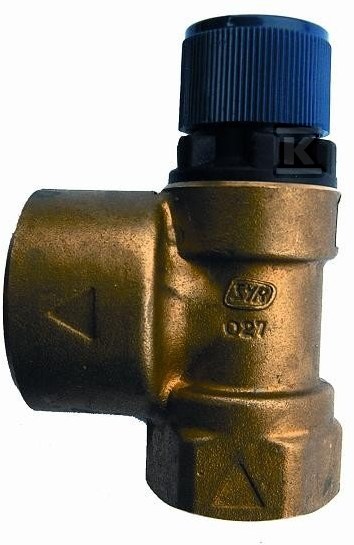

Zawór bezpieczeństwa 2115 G 3/4 cala 10bar mosiądz 2115.20.152

Zabezpieczenie instalacji przed nadciśnieniem

Membranowe zawory bezpieczeństwa z serii 2115 to kluczowy element chroniący zamknięte systemy wodne i grzewcze przed skutkami przekroczenia dopuszczalnego ciśnienia. Urządzenie to, wykonane w całości z mosiądzu, jest dedykowane przede wszystkim do zabezpieczania ogrzewaczy wody użytkowej, ale sprawdzi się również w innych ciśnieniowych instalacjach wypełnionych cieczami nieklejącymi. Jego głównym zadaniem jest automatyczne odprowadzenie nadmiaru medium, gdy ciśnienie w układzie wzrośnie powyżej ustalonej wartości, co zapobiega uszkodzeniom zbiorników i elementów instalacji.

Dzięki zastosowaniu membrany oraz sprężyny ze stali sprężynowej z powłoką galwaniczną, zawór zapewnia precyzyjną reakcję na zmiany parametrów pracy. Konstrukcja urządzenia uniemożliwia przypadkowe lub nieautoryzowane przestawienie ciśnienia otwarcia, co gwarantuje stałą niezawodność przez cały okres eksploatacji. Warto zwrócić uwagę na możliwość odpowietrzenia układu poprzez przekręcenie kołpaka oraz łatwość serwisu – wkładkę górną można wykręcić w celu oczyszczenia siedziska i uszczelnienia bez konieczności demontażu całego zaworu z instalacji.

Zastosowanie i warunki pracy

Zawór bezpieczeństwa o średnicy przyłącza 3/4 cala i nastawionym ciśnieniu otwarcia 10 bar (model 2115.20.152) jest przeznaczony do pracy w środowiskach o podwyższonych wymaganiach ciśnieniowych. Maksymalna temperatura robocza medium wynosi 110°C, co pozwala na jego montaż w systemach ciepłej wody użytkowej oraz instalacjach grzewczych. Urządzenie może pracować z wodą, powietrzem oraz innymi neutralnymi substancjami nieklejącymi.

Warto pamiętać, że zawory te mogą być stosowane również w instalacjach zawierających mieszaninę wody z glikolem, pod warunkiem że stężenie glikolu nie przekracza 50%. Dzięki temu rozwiązanie jest uniwersalne i może być wykorzystywane w różnych typach systemów grzewczych, gdzie stosuje się płyny niezamarzające jako nośnik ciepła. Montaż powinien odbywać się pionowo, przy czym wejście medium musi znajdować się od dołu – taka orientacja zapewnia poprawne działanie mechanizmu membranowego i sprężynowego.

Budowa i charakterystyka działania

Obudowa urządzenia została wykonana z mosiądzu lub brązu, a części wewnętrzne pochodzą z mosiądzu Ms 58, co zapewnia odporność na korozję i trwałość w trudnych warunkach eksploatacyjnych. Membrana oraz uszczelnienie wykonano z materiału odpornego na wysoką temperaturę i starzenie, zachowującego elastyczność gumy nawet przy pracy w temperaturze do 110°C. Sprężyna ze stali sprężynowej posiada powłokę galwaniczną dla dodatkowej ochrony przed korozją.

Zawór o średnicy 3/4 cala został dostrojony fabrycznie do otwarcia przy 10 bar, co czyni go odpowiednim do zabezpieczania zbiorników o większej pojemności lub instalacji pracujących pod wyższym ciśnieniem roboczym. W przypadku tego konkretnego modelu (2115.20.152), maksymalny wyrzut wody osiąga wartość 5,1 m3/h zgodnie z wytycznymi UDT przy pełnym otwarciu; dla porównania, przy niższych nastawach (np. 4 bar) przepływ ten wynosi około 3,3 m3/h, a przy 8 bar – 4,6 m3/h. Współczynnik wypływu dla cieczy (?c) wynosi 0,20 przy b1=10%, natomiast dla par i gazów (?) osiąga wartość 0,55.

Produkt posiada atest PZH (nr B.BK.60110.0435.2024), co potwierdza jego bezpieczeństwo stosowania w instalacjach wodnych pitnych. Przyłącze gwintowane zewnętrzne G 3/4" wymaga montażu wyłącznie pionowego z wejściem od dołu – taka pozycja jest konieczna dla poprawnej pracy mechanizmu membranowego i sprężynowego oraz zapewnienia szczelności układu w stanie zamkniętym.

Dobór odpowiedniego zaworu bezpieczeństwa powinien być zawsze skorelowany z objętością zbiornika lub mocą grzewczą wymiennika ogrzewacza – szczegółowe zasady doboru znajdują się w kartach katalogowych producenta lub można je obliczyć przy użyciu dedykowanych programów symulacyjnych. Zawór ten jest elementem pasywnym bezpieczeństwa, który nie wymaga zasilania elektrycznego ani dodatkowych sterowników – działa mechanicznie na podstawie fizycznych właściwości sprężyny i membrany.
