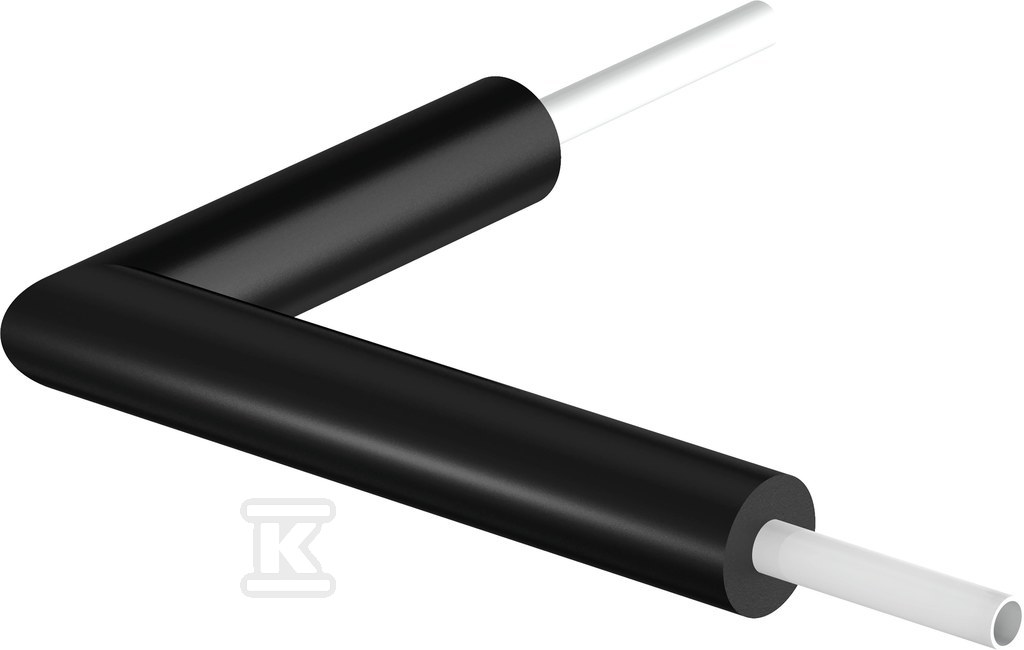

Kolano preizolowane przyłączeniowe Ecoflex Single 90st. 75x6.8/140, do rury pojedynczej, wym. ramion: 90+20cm x 120+20cm, izolacja PUR, płaszcz gładki PE, kolor czarny 1118767

Rozwiązanie do wprowadzenia rury preizolowanej pod ziemię

Kolano preizolowane Ecoflex Single służy do wykonania łagodnego załamania trasy rurociągu przy doprowadzeniu mediów grzewczych lub chłodniczych z gruntu do budynku. Kąt łukowy 90° pozwala na bezpieczne wprowadzenie poziomego odcinka rury preizolowanej w pionowy podejście instalacyjne - bez ostrych zagięć, które mogłyby naruszyć ciągłość izolacji lub uszkodzić płaszcz zewnętrzny.

Konstrukcja oparta na jednej rurze nośnej PE-Xa o średnicy zewnętrznej 75 mm i grubości ścianki 6,8 mm (SDR 11) zapewnia kompatybilność z całym systemem Ecoflex Single oraz standardowymi elementami przyłączeniowymi stosowanymi w instalacjach ciepłowniczych i chłodniczych.

Materiały i budowa

Rura nośna wykonana jest z sieciowanego polietylenu PE-Xa zgodnie z normami DIN EN ISO 15875-1 oraz DIN 16892/16893 - w kolorze naturalnym, w wersji SDR 11 (ciśnienie nominalne PN6). Warstwa antydyfuzyjna spełniająca wymagania DIN EN 15632 i DIN 4726 skutecznie blokuje przenikanie tlenu, co eliminuje korozję wewnętrzną i przedłuża żywotność całego obiegu.

Izolację stanowi pianka poliuretanowa PUR - twardy piankowy rdzeń o zamkniętej strukturze komórkowej, który minimalizuje straty ciepła podczas transportu medium. Płaszcz zewnętrzny to gładka rura osłonowa z polietylenu wysokiej gęstości PE-HD, odporna na uderzenia, ścieranie i działanie wilgoci gruntowej.

Parametry pracy i dopuszczalne obciążenia

Maksymalna temperatura pracy wynosi 95°C, a dopuszczalne ciśnienie robocze sięga 6 bar. Wartość ta odpowiada ciśnieniu nominalnemu całego systemu SDR 11 - kolano nie stanowi tu wąskiego gardła instalacji. Temperatura eksploatacyjna zgodna z DIN EN 15632 to 80°C, co jest typową wartością dla instalacji ciepłowniczych w budynkach mieszkalnych i użyteczności publicznej.

Długości ramion wynoszą odpowiednio 900 mm (całkowita długość części prostej) oraz 200 mm na każdym końcu jako odcinki wolne od izolacji - przygotowane do wykonania połączeń techniką Wipex lub Q&E. Odsłonięte końcówki umożliwiają bezpośrednie połączenie z kształtkami systemowymi Ecoflex lub innymi elementami instalacyjnymi tego samego producenta.

Odporność korozyjna i trwałość eksploatacyjna

Zarówno rura nośna PE-Xa, jak i płaszcz PE-HD są całkowicie odporne na korozję i gnicie - w przeciwieństwie do stalowych elementów tradycyjnych sieci ciepłowniczych nie wymagają dodatkowej ochrony antykorozyjnej ani okresowych przeglądów powłok zewnętrznej. Gładka powierzchnia płaszcza ułatwia ewentualny posuw rury podczas kompensacji temperaturowej w gruncie oraz minimalizuje opory tarcia przy układaniu.

Konstrukcja systemu Ecoflex przewiduje układanie bezpośrednio w ziemi - bez dodatkowych kanałów czy obudów ochronnych. Kolano sprawdza się zarówno w nowych inwestycjach jednorodzinnych, jak i przy modernizacjach istniejących przyłączy ciepłowniczych.
