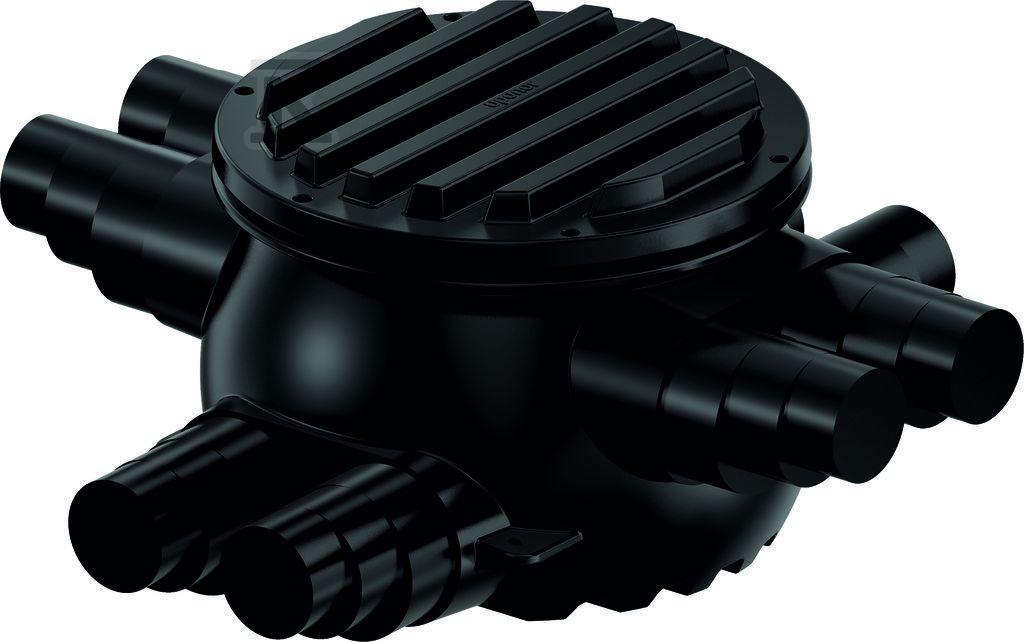

Studzienka połączeniowa Ecoflex 8x140/175/200, dopuszczalne obciążenie do 500 kg, obudowa PE z izolacją i redukcjami, kolor czarny 1018327

Rozwiązanie dla rozbudowanych węzłów ciepłowniczych

Studzienka połączeniowa Ecoflex to kompletny element systemu preizolowanego przeznaczony do budowy rozbudowanych węzłów rozdzielczych w sieciach ciepłowniczych i instalacjach grzewczych. Konstrukcja mieści osiem rur roboczych o średnicach od 140 do 200 mm, co pozwala na realizację wielopoziomowych skrzyżowań i rozgałęzień w jednym punkcie dostępowym - bez konieczności rozkopywania całego ciągu magistralnego.

Obudowa wykonana z polietylenu (PE) zapewnia szczelność oraz odporność na korozję i uszkodzenia mechaniczne. Wewnątrz znajduje się izolacja termiczna wykonana z kauczuku EPDM (monomeryczny etylen-propylen-dien), która skutecznie minimalizuje straty ciepła na połączeniach rurowych - kluczowe w długodystansowych liniach grzewczych.

Sposoby podłączeń i konfiguracja

Studzienka oferuje dwa warianty konfiguracji podłączeń: typ T (rozgałęźnik) oraz typ X (skrzyżowanie), co daje elastyczność przy projektowaniu tras sieciowych o różnej geometrii. Redukcje w zestawie umożliwiają dopasowanie średnic rur roboczych do aktualnych potrzeb instalacji - od pełnego wymiaru 200 mm aż po mniejsze przekroje.

Nośność i warunki eksploatacji

Maksymalne dopuszczalne obciążenie wynosi 500 kg, co pozwala na montaż nawet pod powierzchniami o umiarkowanym ruchu pieszym lub kołowym. Producent przewiduje możliwość zwiększenia nośności poprzez specjalne rozwiązania konstrukcyjne - decyzja należy do projektanta instalacji w zależności od docelowego miejsca posadowienia.

Studzienka dostarczana jest jako kompletny zestaw montowany fabrycznie, co gwarantuje powtarzalną jakość połączeń i skraca czas prac wykonawczych na placu budowy. Wymiary gabarytowe (ok. 940 mm średnicy zewnętrznej, 760 mm średnicy wewnętrznej) oraz masa jednostkowa 54 kg determinują dobór osprzętu dźwigowego przy instalacji.

Produkt objęty dokumentacją techniczną Uponor - dostępna instrukcja montażu oraz karta produktu (PDF) ułatwiają prawidłową instalację i specyfikację w projekcie.
