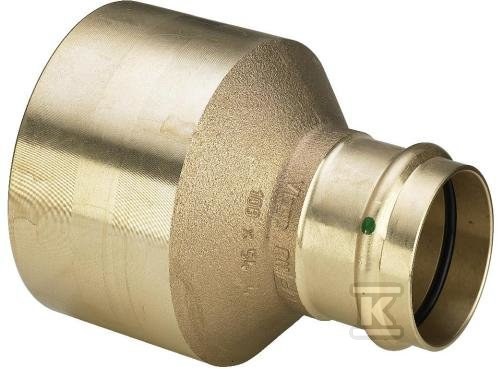

Element redukcyjny 88,9 x 76,1 brąz / błyszczący, model 22151XL 354688

Jednoczęściowa złączka redukcyjna Sanpress XL w brązie

Element redukcyjny 88,9 x 76,1 w brązie, model 22151XL. Wykonany jako element jednoczęściowy o prostym kształcie, łączy końcówkę wsuwaną z przyłączem zaprasowywanym. Powierzchnia połączeń pozostawiona w stanie surowym, bez dodatkowego zabezpieczenia, co jest typowe dla elementów przeznaczonych do dalszej obróbki i montażu w warunkach warsztatowych.

Konstrukcja i materiał

• Korpus z brązu w stanie surowym, model jednoczęściowy, prosty.
• Obie strony elementu mają obróbkę powierzchni w stanie surowym i zabezpieczenie powierzchni w stanie surowym.
• Rura systemowa: tak - element przeznaczony do pracy z rurami systemowymi.
• Brak odpowietrznika i brak zaworu spustowego w konstrukcji.

Połączenia, uszczelnienie i system SC-Contur

• Połączenie 1: na wtyk, średnica zewnętrzna rury połączenia 1 88,9 mm.
• Połączenie 2: mufa zaciskowa, średnica zewnętrzna rury połączenia 2 88,9 mm wg danych ETIM, element redukcyjny zgodnie z nazwą 88,9 x 76,1.
• Uszczelnienie realizowane elementem uszczelniającym EPDM, kauczuk monomeryczny etylen-propylen-dien, wsparty pierścieniem metalowym.
• Zastosowanie systemu SC-Contur w złączce Sanpress XL, z końcówką wsuwaną i przyłączem zaprasowywanym.
• Model redukcyjny: tak.

Parametry pracy i zastosowanie w instalacjach

• Maksymalne ciśnienie robocze przy 20°C: 16 bar.
• Montaż zaprasowywany po stronie mufy zaciskowej pozwala na trwałe połączenie z rurą systemową, a strona na wtyk ułatwia wstępne pozycjonowanie.
• Brak elementów odpowietrzających i spustowych oznacza, że element pełni wyłącznie funkcję łącznikową w odcinku przewodu.
• Dzięki uszczelce EPDM i pierścieniowi metalowemu złączka zachowuje szczelność przy zachowaniu parametru ciśnieniowego 16 bar w temperaturze 20°C.
