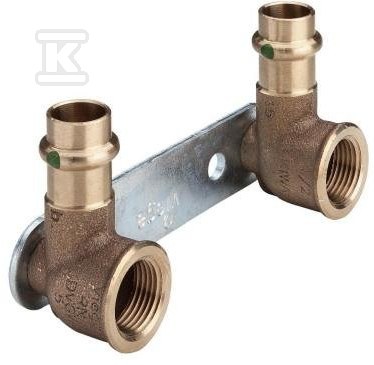

Kolano GEMINI z SC 15x1/2" x 100, brąz / błyszczący, model 22222 308674

Jednostka montażowa Sanpress z SC-Contur do połączeń zaprasowywanych z gwintem 1/2"

Kompaktowe rozwiązanie do instalacji miedzianych łączące krótkie kolano zaprasowywane z płaskim mocowaniem i wewnętrznym gwintem Rp 1/2 cala. Rozstaw osi połączeń 100 mm pozwala na montaż w ograniczonej przestrzeni, a konstrukcja przeznaczona jest do rur systemowych o średnicy zewnętrznej 15 mm. Przyłącza zaprasowywane współpracują z profilem prasowania V, a funkcja SC-Contur sprawia, że niezaprasowane połączenie jest nieszczelne i od razu widoczne podczas kontroli.

Konstrukcja i materiały

Kolano wykonane jest z brązu lub brązu krzemowego w wykończeniu brąz / błyszczący, z elementem uszczelniającym EPDM. Mocowanie płaskie typu podwójny płaski wykonano ze stali nierdzewnej ocynkowanej. Głębokość uchwytu wynosi 36 mm, co stabilizuje element na ścianie. Połączenie do rury ma długość 40 mm przy długości roboczej 18 mm, a połączenie gwintowe ma długość 22 mm przy długości roboczej 11,8 mm. Średnica nominalna połączenia to 1/2 cala, a rozmiar gwintu przyłącza zaworowego to 1/2 cala. Rodzaj połączenia to mufa zaciskowa.

Montaż, profil prasowania i bezpieczeństwo

Urządzenie jest jednostką montażową Sanpress z SC-Contur, z przyłączami zaprasowywanymi i gwintami gw Rp. Profil prasowania V zapewnia prawidłowe wykonanie złącza na rurze miedzianej. Wewnętrzny gwint 1/2 cala umożliwia szybkie podłączenie armatury bez dodatkowych przejściówek. SC-Contur działa jako zabezpieczenie montażowe: połączenie niepodane pod prasę nie jest szczelne, co ogranicza ryzyko przeoczenia podczas instalacji. Konstrukcja przeznaczona jest do rur miedzianych i spełnia wymagania dla instalacji wody pitnej oraz ogrzewania.

Zastosowanie i warunki pracy

Przeznaczenie obejmuje instalacje wody pitnej i ogrzewania. Maksymalne ciśnienie robocze przy 20 °C wynosi 1,6 bar, a maksymalna temperatura pracy to 110 °C. Parametry pozwalają na zastosowanie w typowych obiegach grzewczych i instalacjach wodnych z rurą miedzianą 15 mm. Rura systemowa jest obsługiwana, a kompaktowe wymiary ułatwiają montaż w miejscach o ograniczonym dostępie.
