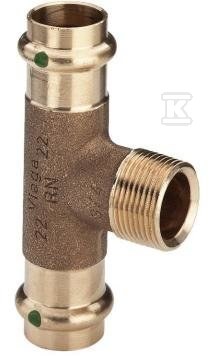

Trójnik z SC 54 x 5/4" x 54 brąz / błyszczący, model 22171 310936

Trójnik zaprasowywany Sanpress 54 mm z gwintem zewnętrznym 5/4" do instalacji wodnych i grzewczych

Trójnik przeznaczony do rozgałęzień w instalacjach z rur miedzianych, z dwoma końcówkami zaprasowywanymi 54 mm i centralnym przyłączem gwintowanym 5/4". Rozwiązanie z SC-Contur pozwala na szybkie łączenie bez lutowania i spawania, a konstrukcja z brązu zapewnia odporność na korozję w warunkach pracy z wodą i czynnikami grzewczymi. Przeznaczenie obejmuje instalacje wody pitnej, wody użytkowej oraz ogrzewania, z montażem na rurze miedzianej.

Budowa i materiały

Korpus trójnika wykonany jest z brązu, z powierzchnią połączeń w stanie surowym. Końcówki zaprasowywane 1 i 3 to mufy zaciskowe o średnicy zewnętrznej rury 54 mm, z elementami uszczelniającymi z kauczuku monomerycznego etylen-propylen-dien, EPDM. Materiał uszczelki to EPDM, taki sam jak gatunek materiału połączenia 1 i 3. Połączenie 2 to gwint zewnętrzny stożkowy NPT o średnicy nominalnej 1 1/4 cala, również z brązu, z obróbką powierzchni w stanie surowym. Model nie jest wieloczęściowy i nie jest rurą systemową. Kontur prasowania V oraz cecha „unverpresst undicht” sprawiają, że niewłaściwie wykonane połączenie nie jest szczelne, co pozwala od razu wykryć błąd montażu i poprawić go przed oddaniem instalacji do pracy.

Montaż i zastosowanie

Montaż odbywa się metodą prasowania, co eliminuje potrzebę lutowania i skraca czas instalacji. Długość połączenia 1 wynosi 72 mm przy długości roboczej 32 mm, a połączenie 3 ma długość 72 mm przy długości roboczej 32 mm, co daje stabilne osadzenie na rurze. Połączenie gwintowane ma długość 41 mm i umożliwia bezpośrednie przyłączenie armatury lub innego elementu z gwintem wewnętrznym. Trójnik sprawdzi się przy rozgałęzieniach zasilania, podłączeniach grzałek, zaworów i innych elementów z gwintem 5/4". Dzięki zastosowaniu SC-Contur połączenie jest pewne i powtarzalne, a brak konieczności dodatkowych uszczelek montażowych upraszcza przygotowanie.

Parametry pracy i bezpieczeństwo

Urządzenie pracuje przy maksymalnym ciśnieniu roboczym 16 bar w temperaturze 20 °C. W danych producenta wskazana jest maksymalna temperatura pracy 110 °C, co pozwala na zastosowanie w instalacjach grzewczych i ciepłej wody. Konstrukcja z brązu i uszczelnienia EPDM zapewnia trwałość w typowych warunkach instalacji wodnych. Cecha niewyciekającego połączenia nieprasowanego zwiększa bezpieczeństwo montażu, bo błąd nie pozostaje niewidoczny. Trójnik przeznaczony jest do rur miedzianych, z zachowaniem podanych długości roboczych i wymiarów połączeń.
