Wspornik BIS konsolowy WM0-30 350 mm 6628230

Wzmacnianie konsol ściennych w systemach szyn montażowych BIS

Wspornik konsolowy WM0-30 przeznaczony jest do zwiększenia nośności konsol ściennych w systemach montażowych BIS. Montowany pod, nad lub z boku konsoli tworzy dodatkowy punkt podparcia, który ogranicza ugięcie i pozwala przenosić większe obciążenia. Rozwiązanie sprawdza się przy budowie i wzmacnianiu konstrukcji z szyn montażowych, gdzie standardowe mocowanie wymaga dodatkowej stabilizacji.

Konstrukcja i zabezpieczenie antykorozyjne

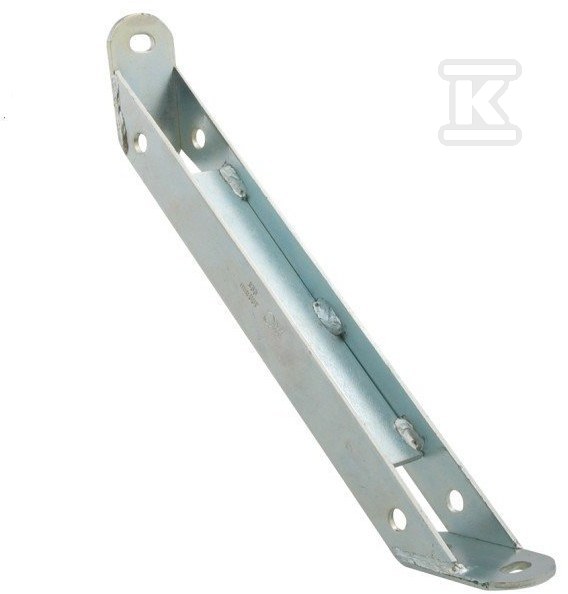

Wykonany jest ze stali zabezpieczonej ocynkiem galwanicznym / elektrolitycznym. Powłoka cynkowa zapewnia odporność na korozję w typowych warunkach instalacyjnych i wydłuża trwałość elementu w konstrukcjach narażonych na wilgoć. Geometria wspornika umożliwia ustawienie pod kątem 45°, co daje stabilne podparcie w układzie skośnym względem konsoli i profilu. Otwory fasolowe o wymiarach 15 × 11 mm pozwalają na regulację położenia względem mocowanej konsoli i profilu szynowego. Element dostarczany jest bez akcesoriów do przykręcania.

Montaż i zwiększenie nośności

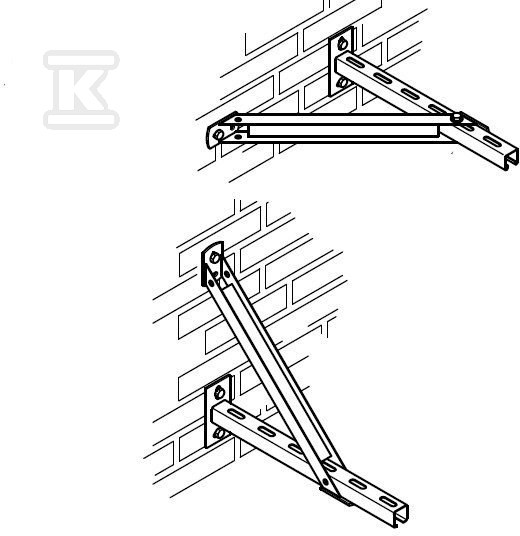

Wspornik działa jako element podporowy, który można przymocować od góry, od dołu lub z boku istniejącej konsoli ściennej. Dzięki temu możliwe jest zwiększenie dopuszczalnego obciążenia bez wymiany całej konsoli. Konstrukcja wspornika wspiera tworzenie sztywnych ram i wsporników pomocniczych z szyn montażowych, szczególnie w miejscach o dużym rozstawie lub przy nietypowym rozkładzie sił. Montaż opiera się o standardowe połączenia w systemach BIS, bez konieczności spawania w warunkach montażowych.

Kompatybilność i zastosowanie w systemach BIS

Produkt przeznaczony jest do pracy z profilami WM0, WM1, WM15, WM2 i WM30. Sprawdzi się przy wzmacnianiu konsol ściennych w instalacjach technicznych, konstrukcjach wsporczych dla rur, kanałów, urządzeń i obudów. Typowa wysokość elementu określana jest jako 350 mm, co w praktyce odpowiada długości roboczej wspornika w układzie podparcia. W handlu występuje w opakowaniu zbiorczym 10 szt.
